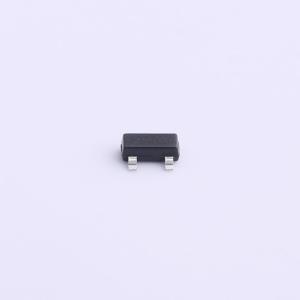

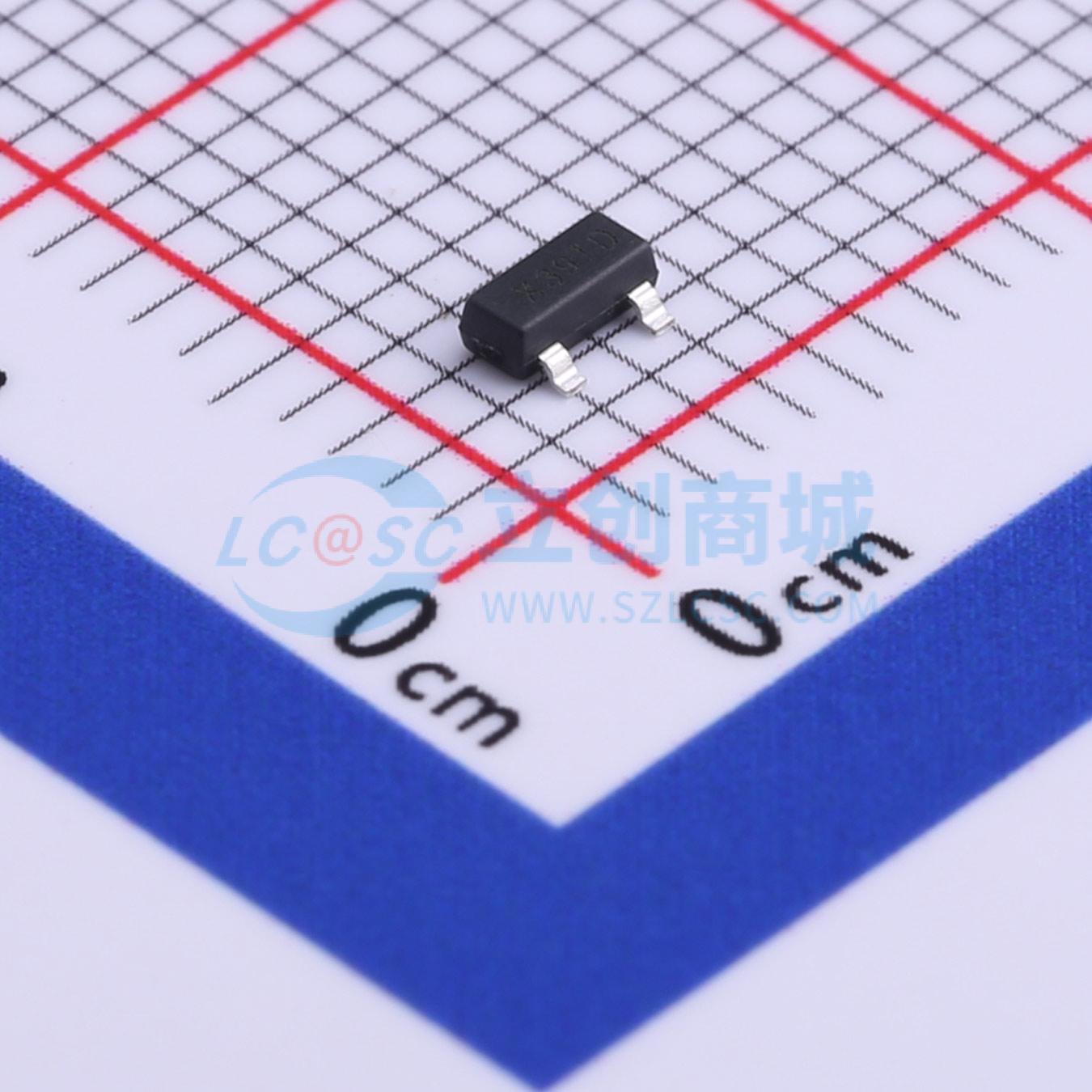

APX809-44SAG-7

三引脚微处理器复位电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: APX809/810用于微处理器（μP）监控电路，以监测μP和数字系统中的电源。当与5V、3.3V、3.0V供电电路配合使用时，它们通过省去外部元件和调节环节，提供了出色的电路可靠性和低成本解决方案。这些电路执行单一功能：只要VCC电源电压降至预设阈值以下，它们就会发出复位信号，并在VCC升至复位阈值以上后，至少保持240ms的复位状态
品牌名称: DIODES(美台)
商品型号: APX809-44SAG-7
商品编号: C460663
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

商品概述

APX809/810用于微处理器（μP）监控电路，以监测μP和数字系统中的电源。当与5V、3.3V、3.0V供电电路配合使用时，它们通过省去外部元件和调整环节，提供了出色的电路可靠性和低成本优势。

这些电路执行单一功能：只要VCC电源电压降至预设阈值以下，它们就会发出复位信号，并在VCC升至复位阈值以上后，至少保持该信号240ms。有适用于多种电源电压操作的复位阈值可供选择。APX809/810具有推挽输出。APX809具有低电平有效复位输出，而APX810具有高电平有效复位输出。复位比较器设计为忽略VCC上的快速瞬变，并且保证在VCC低至1V时输出处于正确的逻辑状态。低电源电流使APX809/810非常适合用于便携式设备。APX809/810采用3引脚SOT23封装。

商品特性

精确监控2.5V、3V、3.3V和5V电源电压
全温度范围规格齐全
提供三种输出配置：推挽式复位低电平有效（APX809）
推挽式复位高电平有效（APX810）
典型上电复位脉冲宽度为200ms
典型电源电流为30μA
保证在VCC = 1V时复位有效，无需外部元件
SOT23：采用“绿色”模塑料（无溴、锑）
完全无铅且符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

计算机
控制器
智能仪器
关键μP和μc电源监控
便携式/电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

8.5折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	工作电压	1.1V~5.5V
	复位有效电平	低电平有效
	阈值电压	4.38V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	200ms
	工作温度	-40℃~+85℃@(TA)
	静态电流(Iq)	30uA
