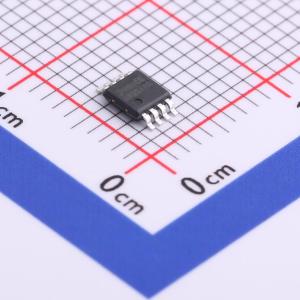

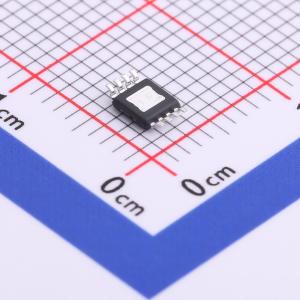

温馨提醒：图片仅供参考，商品以实物为准
AP2511AMP-13
2.5A单通道限流电源开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP2501A和AP2511A是单通道限流集成高端功率开关，专为通用串行总线（USB）和其他热插拔应用而优化。该系列器件符合USB标准，使能输入具有两种极性可选。这些器件具有快速的短路响应时间，可提高整个系统的稳健性，并集成了输出放电功能，以确保对输出电压电容进行完全可控的放电
- 品牌名称
- DIODES(美台)
- 商品型号
- AP2511AMP-13
- 商品编号
- C460350
- 商品封装
- EMSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.187克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 70mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
AP2501A 和 AP2511A 是单通道限流集成高侧电源开关，适用于USB和其他热插拔应用。该系列器件符合USB标准，并提供两种使能输入极性。
这些器件具有快速的短路响应时间，以提高整体系统鲁棒性，并集成了输出放电功能，确保输出电压电容完全可控地放电。它们为承受重容性负载和可能发生短路的应用提供了完整的保护解决方案，并提供反向电流阻断、过流保护、过温保护和短路保护，以及受控上升时间和欠压锁定功能。开漏标志输出具有7毫秒的消抖能力，可防止误报过流情况，且无需任何外部元件。
所有器件均提供SO-8、MSOP-8、MSOP-8EP、U-DFN3030-8 和 U-DFN2020-6 封装。
应用领域
- 液晶电视/显示器
- 机顶盒、住宅网关
- 笔记本电脑、台式机、服务器、电子阅读器
- 打印机、底座站、集线器
