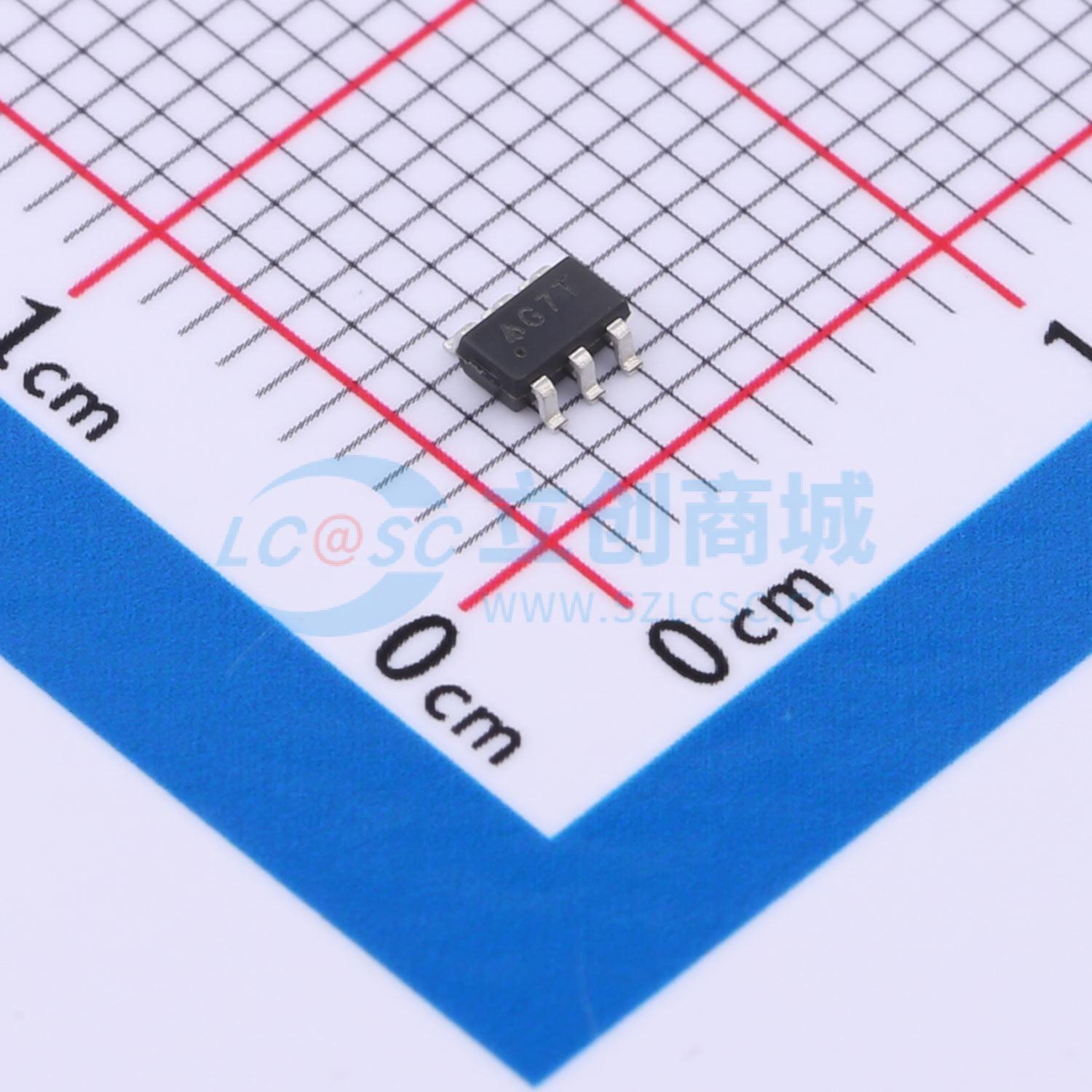

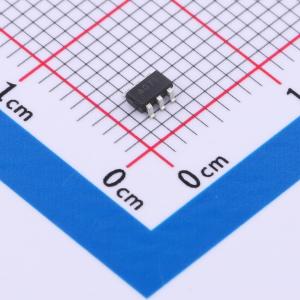

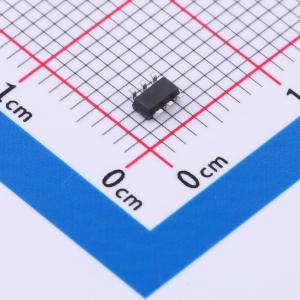

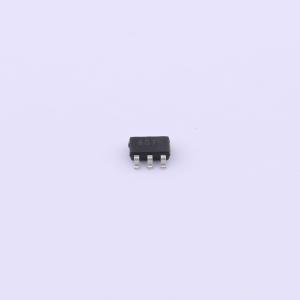

温馨提醒：图片仅供参考，商品以实物为准

AP3602AKTR-G1

100mA 稳压电荷泵

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 基于电荷泵技术的稳压升压型DC/DC转换器，能够在3.0V至5V输入（AP3602B为2.7V至4.5V）的情况下提供100mA恒定输出电流或250mA峰值输出电流（持续100ms），可作为白光LED驱动器或闪光灯LED驱动器使用。在典型应用中具有极低的功耗和高效率。还具备过温保护、低温系数等特性，以满足手持电池供电设备的特殊要求。应用时仅需3个外部电容，有助于节省空间和降低成本。芯片还设有禁用端子，方便开启或关闭芯片。
品牌名称: DIODES(美台)
商品型号: AP3602AKTR-G1
商品编号: C460358
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.049克(g)

商品参数

商品概述

AP3602A/B 是基于电荷泵技术的升压型DC-DC转换器。这些IC能够从3.0V至5V输入（AP3602B为2.7V至4.5V）提供100mA恒定输出电流或250mA峰值输出电流（持续100ms），因此可用作白色LED驱动或闪光LED驱动。AP3602A/B在典型应用中具有非常低的功耗和高效率。其他特性包括过温保护、低温系数等，以满足手持电池供电设备的一些特殊要求。应用中仅需3个外部电容，有助于节省空间和降低成本。这些芯片还具有一个使能端子，可以方便地开启或关闭芯片。AP3602A/B采用SOT-23-6封装。

商品特性

低静态电流：典型值13μA
稳压输出电压精度：4%
高输出电流：
- 当VIN ≥ 3.0V时，100mA
- 当VIN ≥ 2.7V时，50mA
高频率：最高1.2 MHz
低关断电源电流：< 1μA
高输出峰值电流：250mA持续100ms
过温保护
工作温度范围：-40℃至85℃

应用领域

手机背光驱动器
相机闪光灯LED驱动器
MP3, MP4
手持设备
移动通信设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.7V~5V
	开关频率	1.2MHz
	通道数	1

	属性	参数值
	输出电压	4.8V~5.2V
	输出电流	100mA
	特性	过温保护(OTP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
