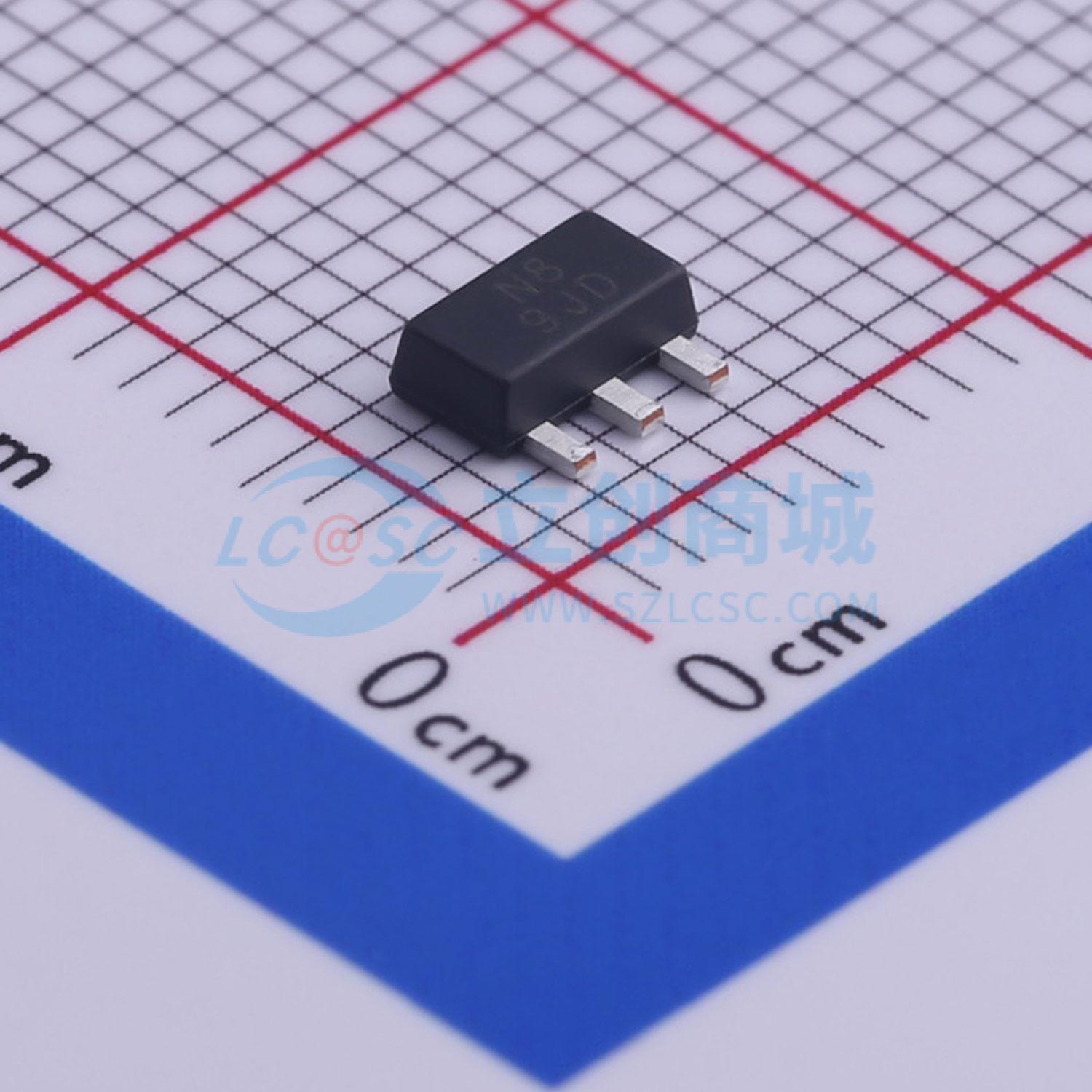

温馨提醒：图片仅供参考，商品以实物为准

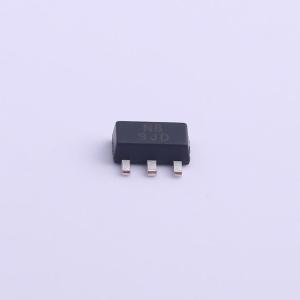

AP7215-33YG-13
输入5.5V 输出3.3V 600mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低 dropout 线性稳压器从 3.3V 至 5.3V 电源供电，可提供 600mA 连续负载电流。高精度输出电压预设为内部微调电压。输入电压升至复位阈值以上后，低电平有效开漏复位输出至少保持 20ms（典型值）。节省空间的 SOP-8L 和 SOT89-3L 封装适用于“口袋”和手持应用。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP7215-33YG-13
- 商品编号
- C460367
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.086克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 600mA | |
| 电源纹波抑制比(PSRR) | 55dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 250mV@(100mA) | |
| 静态电流(Iq) | 80uA | |
| 特性 | 带使能；过流保护；短路保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AP7215低压差线性稳压器的供电电压范围为3.3V至5.5V，可保证提供600mA的连续负载电流。 高精度输出电压预设为内部微调电压。当输入电压升至复位阈值以上后，低电平有效开漏复位输出至少保持20ms（典型值）的有效状态。 节省空间的SOP - 8L和SOT89 - 3L封装适用于“口袋式”和手持设备应用。
商品特性
- 极低的压差电压
- 低电流消耗：典型值50μA
- 输出电压：3.3V
- 保证600mA输出
- 输入范围最高可达5.5V
- 限流保护
- 使用电解电容或低ESR多层陶瓷电容（MLCC）均可保持稳定
- 低温系数
- SOP - 8L和SOT89 - 3L：采用“绿色”模塑料（无溴、锑）
- 无铅涂层/符合RoHS标准
应用领域
- 高清/蓝光DVD及MP3/4播放器
- 移动手机和智能手机
- 数码相机
- 手持电脑
