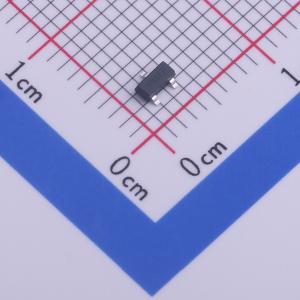

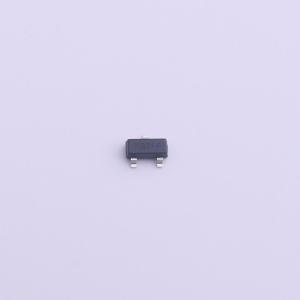

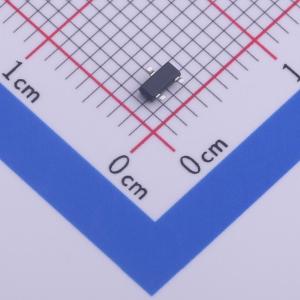

温馨提醒：图片仅供参考，商品以实物为准
AP7313-12SAG-7
输入6V 输出1.2V~1.2V 150mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款固定输出电压、低压差线性稳压器，包含传输元件、误差放大器、带隙、电流限制和热关断电路。低压差电压和低静态电流的特性使其适用于低功耗应用，如电池供电设备。典型静态电流约为 65μA。内置电流限制和热关断功能可防止 IC 在故障条件下损坏，有不同引脚排列的 SOT23 封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP7313-12SAG-7
- 商品编号
- C460372
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 1.2V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 65dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 300mV@(150mA) | |
| 静态电流(Iq) | 65uA | |
| 特性 | 短路保护；热关断 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
一款150mA固定输出电压的低压差线性稳压器。该器件包含传输元件、误差放大器、带隙基准、限流和热关断电路。 低压差和低静态电流特性使其适用于低功耗应用，例如电池供电设备。典型静态电流约为65μA。 内置限流和热关断功能可防止IC在故障条件下损坏。 提供不同引脚排列的SOT23封装。
商品特性
- 采用3引脚封装的150mA低压差稳压器
- 全负载下极低的静态电流（IQ）：65μA
- 宽输入电压范围：2V至6V
- 固定输出选项：1.0V至3.3V
- 电源抑制比（PSRR）：100Hz时为65dB
- 快速启动时间：80μs
- 使用低等效串联电阻（ESR）陶瓷输出电容时稳定
- 出色的负载/线性瞬态响应
- 低压差：150mA时典型值为150mV
- 限流保护
- 短路保护
- 热关断保护
- 环境温度范围：-40℃至85℃
- SOT23和SOT23R：采用“绿色”模塑料（无溴、锑）
- 无铅表面处理/符合RoHS标准
应用领域
- 笔记本电脑、台式电脑及周边设备
- 便携式设备
- 电池供电设备
- CD-ROM、DVD和网卡
