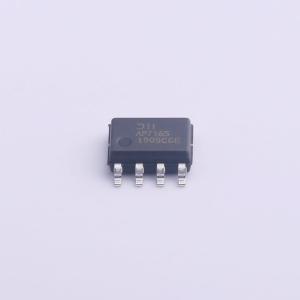

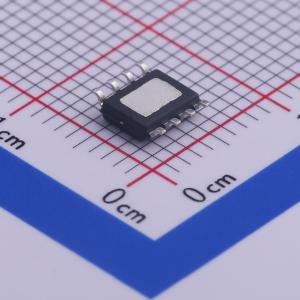

AP7165-SPG-13

ADJ 输入5.5V 输出0.8V~5V 600mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP7165是一款输出电压可调、最大输出电流为600mA的超低压差线性稳压器。该器件包含了调整管、误差放大器、带隙基准、限流和热关断电路。当使能（EN）引脚设置为逻辑高电平时，器件开启
品牌名称: DIODES(美台)
商品型号: AP7165-SPG-13
商品编号: C460364
商品封装: SO-8-EP
包装方式: 编带
商品毛重: 0.109克(g)

商品参数

商品概述

AP7165是一款输出电流为600mA、输出电压可调的超低压差线性稳压器。该器件包含传输元件、误差放大器、带隙基准、限流和热关断电路。当使能（EN）引脚设置为逻辑高电平时，器件开启。电源正常（POK）输出可用于电源时序控制。低压差和低静态电流特性使其适用于中低功率应用，如笔记本电脑、音频和视频设备以及电池供电设备。典型静态电流约为125μA。内置限流和热关断功能可防止IC在故障条件下损坏。AP7165提供U-DFN3030-10和SO-8EP封装。

商品特性

宽输入电压范围：2.2V - 5.5V
500mA负载下压差低至300mV
极低静态电流（IQ）：典型值125μA
全电压、负载和温度范围内总精度为±2.5%
输出电压可调范围：0.8V至5.0V
瞬态响应极快
高电源抑制比（PSRR）
精确的电压调节
限流和短路保护
热关断保护
搭配任何≥4.7μF的输出电容均可稳定工作
环境温度范围：-40°C至+85°C
U-DFN3030-10和SO-8EP：采用“绿色”模塑料（无溴、锑），无铅涂层/符合RoHS标准

应用领域

服务器和笔记本电脑
智能手机和平板电脑
MP3/MP4播放器
蓝牙耳机
中低功率应用
FPGA和DSP内核或I/O电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	800mV~5V
	输出电流	600mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)

	属性	参数值
	压差	400mV@(500mA)
	静态电流(Iq)	170uA
	特性	短路保护；带使能；过流保护；PG脚；热关断
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
