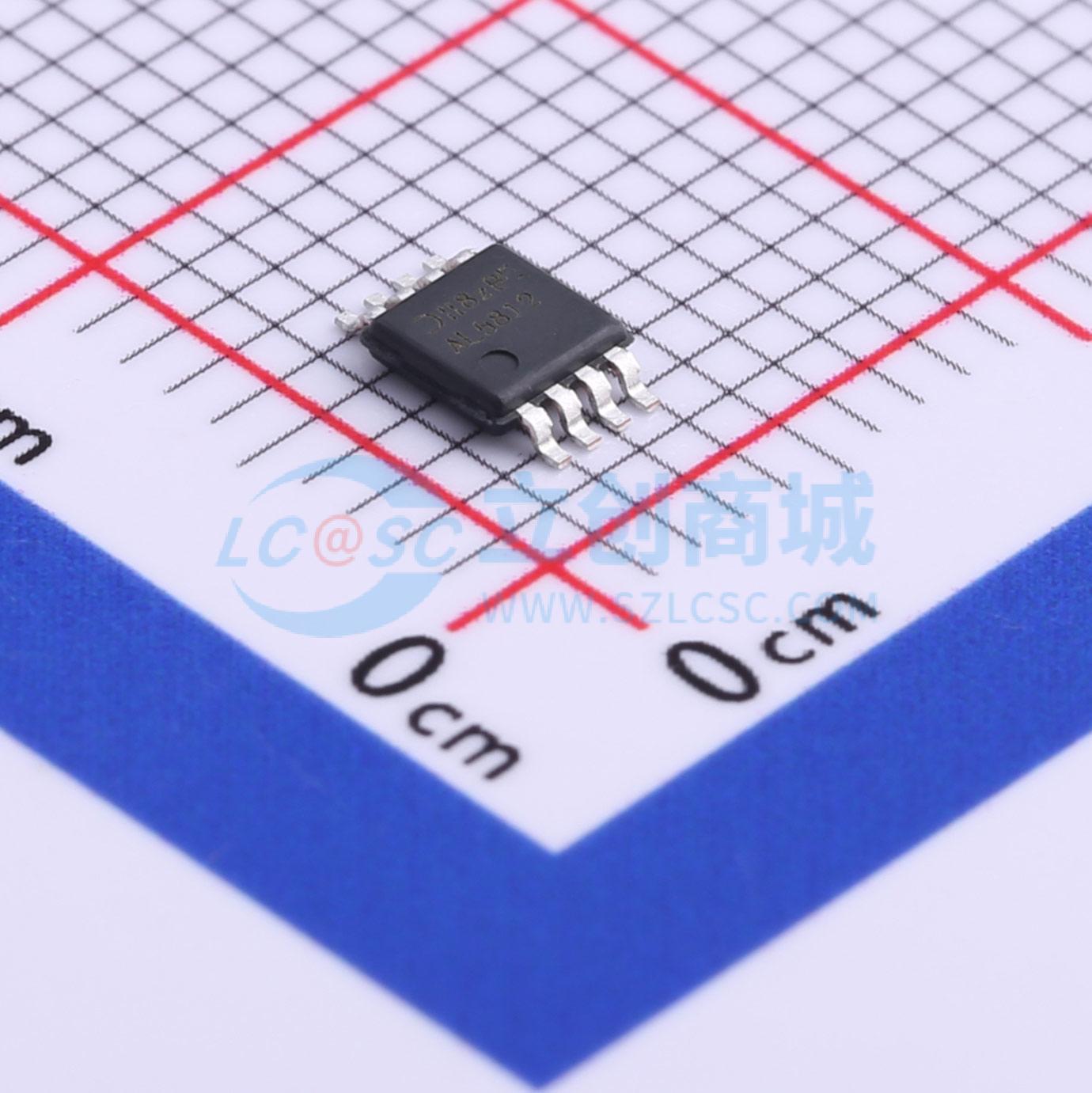

AL5812MP-13

60V、150mA 可调线性 LED 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AL5812 是一款可调线性 LED 驱动器，具有出色的温度稳定性和输出处理能力。AL5812 通过使用标准电阻值设置 LED 电流，简化了线性以及隔离或非隔离 LED 驱动器的设计。AL5812 具有一个开漏输出，其电压范围从 1V 到 60V，能够驱动长 LED 链。其低 0.5V RSET 引脚位于 LED 电流路径之外，因此在最小化调节 LED 电流所需的开销的同时，保持了精度。这降低了与传统线性 LED 驱动器相比的功耗。这使其成为驱动高达 150mA（通常称为 ½W LED）的 LED 的理想选择。可以通过从链中提取 VCC 来驱动更长的 LED 链，其中链电压可能超过 60V。AL5812 有裸露焊盘 MSOP-8EP 和 U-DFN3030-6 封装。
品牌名称: DIODES(美台)
商品型号: AL5812MP-13
商品编号: C460648
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.264克(g)

商品参数

商品概述

AL5812 是一款可调线性 LED 驱动器，具有出色的温度稳定性和输出处理能力。AL5812 通过使用标准电阻值设置 LED 电流，简化了线性以及隔离或非隔离 LED 驱动器的设计。

AL5812 具有一个开漏输出，其电压范围从 1V 到 60V，能够驱动长 LED 链。其低 0.5V RSET 引脚位于 LED 电流路径之外，因此在最小化调节 LED 电流所需的开销的同时，保持了精度。这降低了与传统线性 LED 驱动器相比的功耗。这使其成为驱动高达 150mA（通常称为 ½W LED）的 LED 的理想选择。

可以通过从链中提取 VCC 来驱动更长的 LED 链，其中链电压可能超过 60V。

AL5812 有裸露焊盘 MSOP-8EP 和 U-DFN3030-6 封装。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3.5V~60V
	开关频率	-
	通道数	1
	输出电压	1V~60V

	属性	参数值
	输出电流	150mA
	调光	PWM
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	3%
