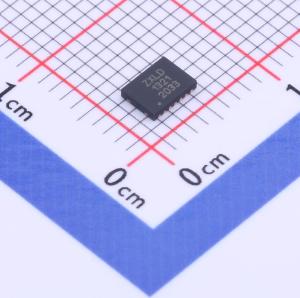

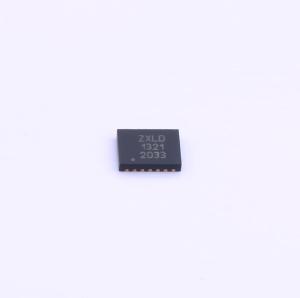

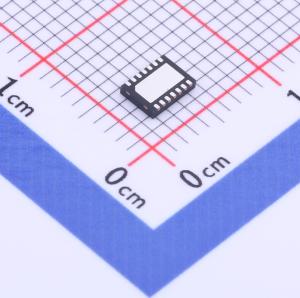

ZXLD1321DCATC
ZXLD1321DCATC
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXLD1321DCATC
- 商品编号
- C461805
- 商品封装
- DFN-14-EP(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.155克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2V~12V | |
| 开关频率 | 600kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | - | |
| 输出电流 | 1A | |
| 调光 | PWM；模拟 | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
ZXLD1321是一款带有内部开关的电感式DC-DC转换器，专为驱动单个或多个串联LED而设计，输出电流最高可达1A。 应用范围涵盖输入电压为1.2V至12V的商业环境。 该器件采用可变“导通”和“关断”时间控制方案，具备可调节的开关峰值电流限制功能，支持升压（Boost）模式和自供电自举（Bootstrap）工作模式，与传统PFM电路相比，具有更高的功率效率和更低的系统成本。 该器件集成了DC-DC转换器、高端电流监测器和NPN开关晶体管，提供了一种集成解决方案，具有PCB尺寸小、性价比高、DC-DC转换功率效率高以及LED亮度和可靠性最大化等优点。更重要的是，它保留了设计灵活性，可添加客户特定功能。 ZXLD1321内部的反馈控制电路提供了出色的负载和电流调节能力，确保在电池使用寿命和整个工作温度范围内，LED电流非常稳定。 通过向ADJ引脚施加直流电压，LED电流可从设定值的100%调节至10%；通过向ADJ引脚施加PWM信号，可将LED电流调节至1%。片上LED保护电路还允许在TADJ引脚使用外部热敏电阻，在超过预定阈值温度时线性降低输出电流。 外部电阻可独立设置标称平均LED电流和线圈峰值电流。 通过向ADJ引脚施加连续低电平直流电压，可将器件关断。
商品特性
- 输入电压范围：1.2V至12V
- 输出电流最高可达1A
- 典型效率：85%
- 自举操作使输入电压低至1V
- 使用外部热敏电阻实现用户自定义的LED输出电流热控制
- 在输入电压和温度变化时，输出电流稳定性高
- 典型待机电流为12μA
- LED电流可从100%调节至2%
- 可调节软启动
- 可驱动多达5个串联白光LED
应用领域
- 高功率LED手电筒
- LED备用照明
- 通用LED照明
- 应急照明
