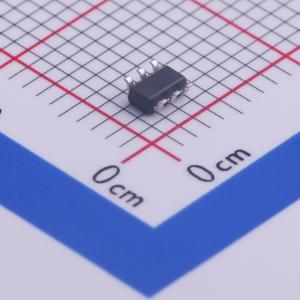

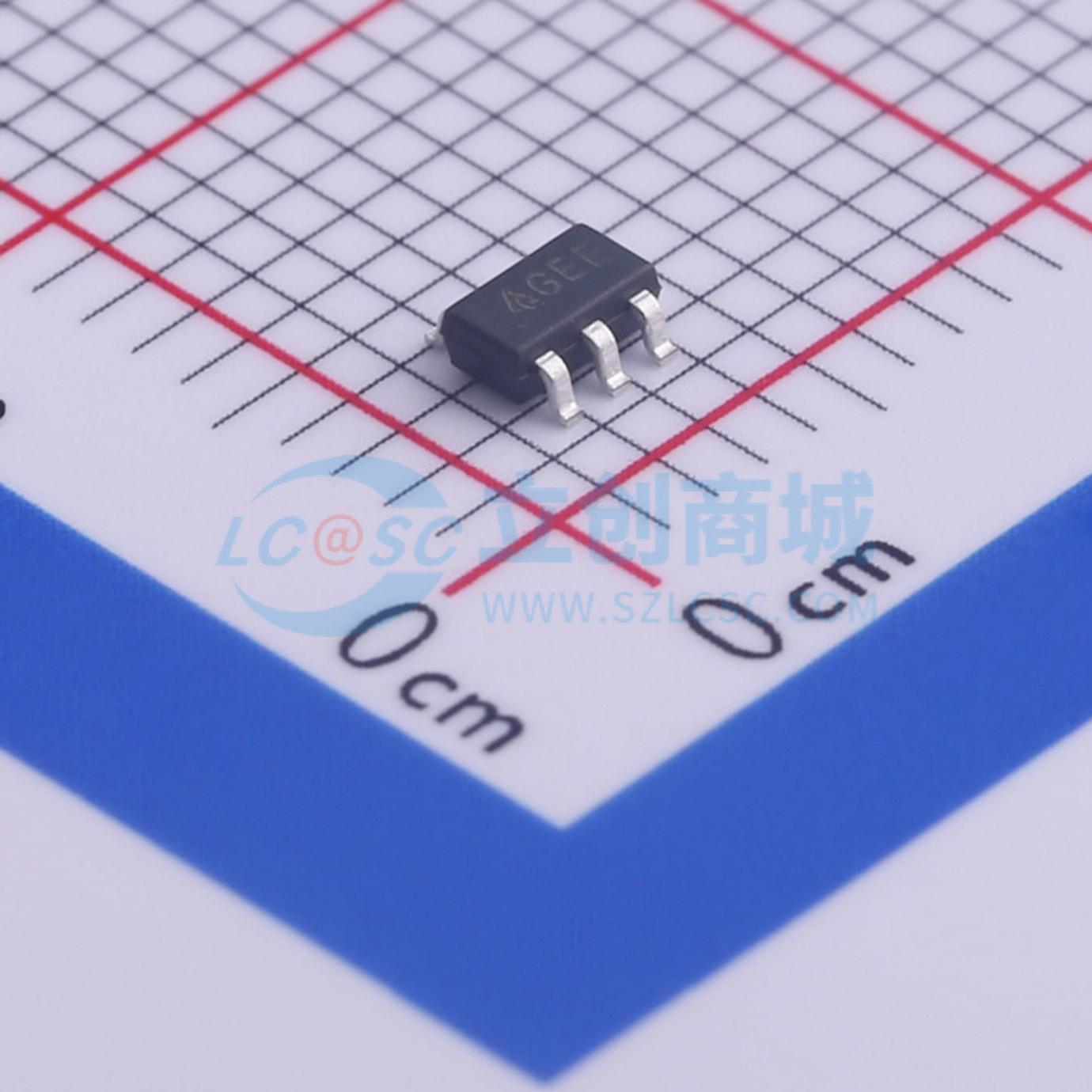

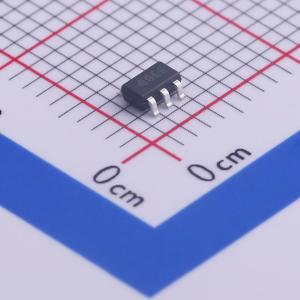

温馨提醒：图片仅供参考，商品以实物为准
AP2502KTR-G1
4 路线性恒流沉降器带匹配
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP2502是一款四通道独立线性电流沉，具有低压差和各通道间的完美匹配。每个通道可以提供20mA的连续恒定电流。在应用中，只需要一个0.1µF的陶瓷电容，并且没有任何EMI（电磁干扰）和开关噪声问题。它是手持便携系统特别是基于锂离子/聚合物电池供电显示模块的理想选择。亮度可以通过施加到EN引脚的简单PWM信号来控制和/或调节。AP2502有SOT-23-6和TSOT-23-6两种封装形式可供选择。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP2502KTR-G1
- 商品编号
- C460349
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2V~6V | |
| 开关频率 | 150kHz | |
| 通道数 | 4 | |
| 输出电流 | 20mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 1% |
商品概述
AP2502是一款四通道独立线性电流沉，具有低压差和各通道间的完美匹配。每个通道可以提供20mA的连续恒定电流。在应用中，只需要一个0.1µF的陶瓷电容，并且没有任何EMI（电磁干扰）和开关噪声问题。它是手持便携系统特别是基于锂离子/聚合物电池供电显示模块的理想选择。亮度可以通过施加到EN引脚的简单PWM信号来控制和/或调节。AP2502有SOT-23-6和TSOT-23-6两种封装形式可供选择。
商品特性
- 每个通道之间的电流匹配：±1%
- 低 压差 电压：65mV（典型值）@ ILED = 20mA
- 每个通道的最大输出电流：20mA
- 超低静态电流：125μA（典型值）
- 超低关断电流：1μA（最大值）
- 无 EMI 和开关噪声问题
- 允许 PWM 调光频率高达 150kHz
- OTSD 保护
应用领域
- 手机
- 智能手机
- PDA
- MP3
- MP4
- 个人媒体播放器
- 小尺寸背光模块
