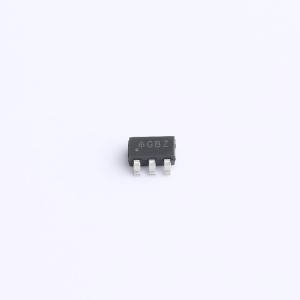

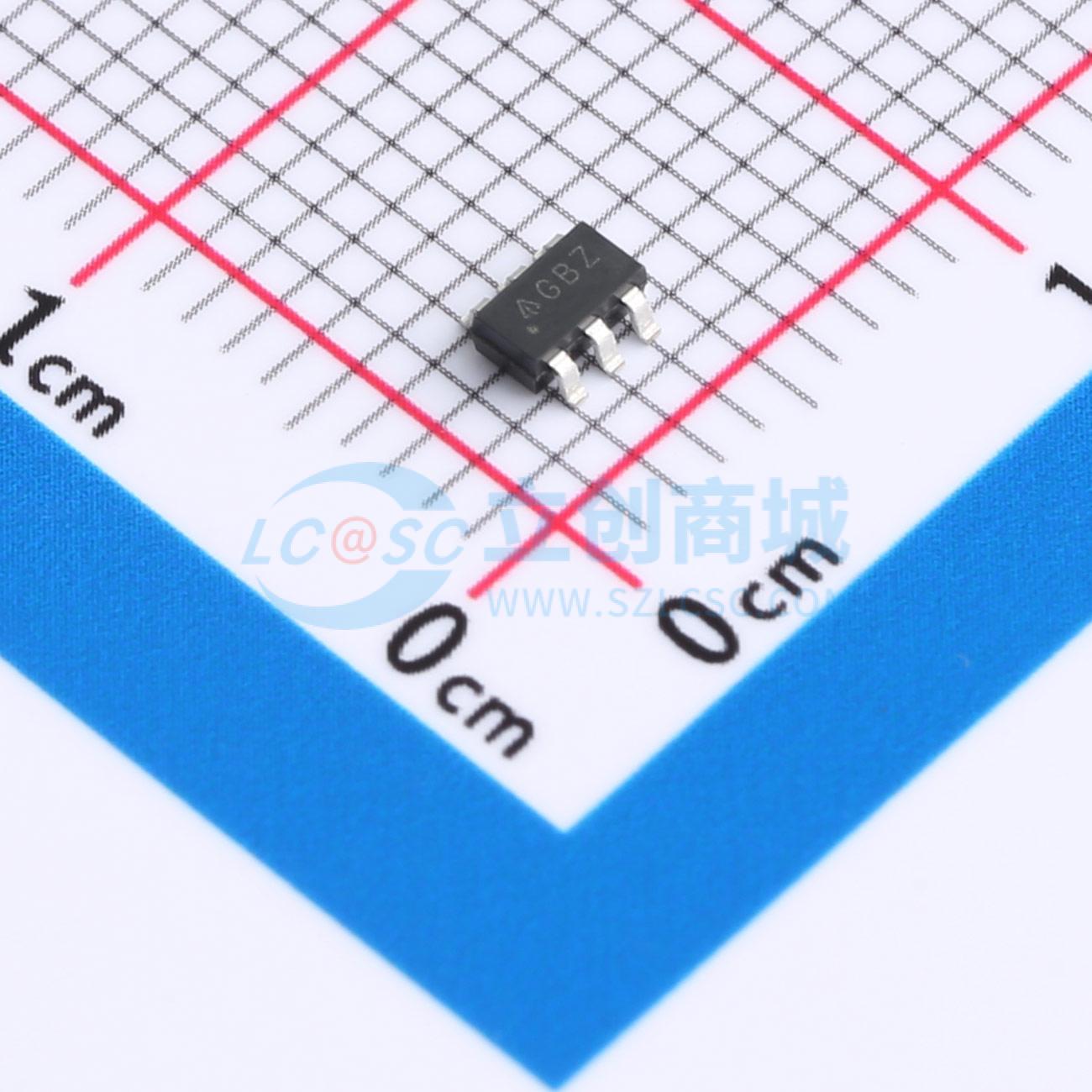

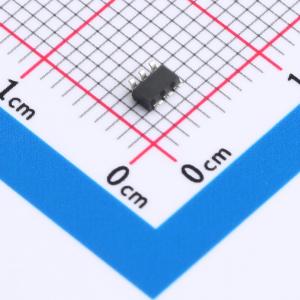

AP3783AK6TR-G1

停产 6.8V~35V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP3783是一款高性能AC/DC电源控制器，适用于电池充电器和适配器应用。该控制器在不连续导通模式（DCM）下，通过分段脉冲频率调制（p-PFM）在初级侧调节输出电压和电流。AP3783无需光耦合器即可提供精确的恒压（CV）、恒流（CC）和出色的动态性能。它还在保持稳定性的同时，无需环路补偿电路。AP3783具备谷底导通功能、从轻载到满载范围的工作频率抖动功能（每256μs频率变化约5.5%）以及三段驱动电流，以改善电源的EMI性能。AP3783还内置了固定的电缆压降补偿（标称系统输出电压的4%、7%和12%，以适应不同长度和规格的各种电缆）和可调的线电压补偿。AP3783采用SOT26封装。
品牌名称: DIODES(美台)
商品型号: AP3783AK6TR-G1
商品编号: C460360
商品封装: SOT-26
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

	属性	参数值
	特性	过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；过压保护(OVP)
	工作温度	-40℃~+150℃@(Tj)
	工作模式	DCM
	反馈方式	原边反馈

商品概述

AP3783是一款高性能AC/DC电源控制器，适用于电池充电器和适配器应用。该控制器在不连续导通模式（DCM）下，通过分段脉冲频率调制（p-PFM）在初级侧调节输出电压和电流。 AP3783无需光耦合器即可提供精确的恒压（CV）、恒流（CC）和出色的动态性能。它还在保持稳定性的同时，无需环路补偿电路。 AP3783具备谷底导通功能、从轻载到满载范围的工作频率抖动功能（每256μs频率变化约5.5%）以及三段驱动电流，以改善电源的EMI性能。AP3783还内置了固定的电缆压降补偿（标称系统输出电压的4%、7%和12%，以适应不同长度和规格的各种电缆）和可调的线电压补偿。 AP3783采用SOT26封装。

商品特性

待机功耗低于75mW
满足COC Tier2能效要求
谷底导通以降低开关损耗并改善EMI
分段降频以提高转换效率并抑制音频噪声
过压保护（OVP）
过温保护（OTP）
带打嗝模式的短路保护（SCP）
三段驱动电流以抑制辐射EMI
工作频率抖动功能以抑制传导EMI
驱动MOSFET用于5W至30W电池充电器/适配器应用
SOT26贴片封装
符合IPC/JEDEC J-STD033A三级标准
完全无铅且符合RoHS标准
无卤素和锑，为“绿色”器件

应用领域

适配器/充电器
LED照明
待机和辅助电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	6.8V~35V
	开关频率	60kHz
	拓扑结构	反激式
