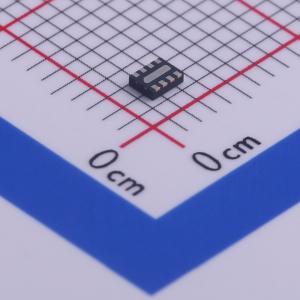

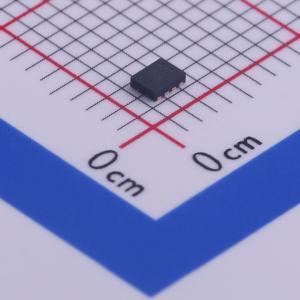

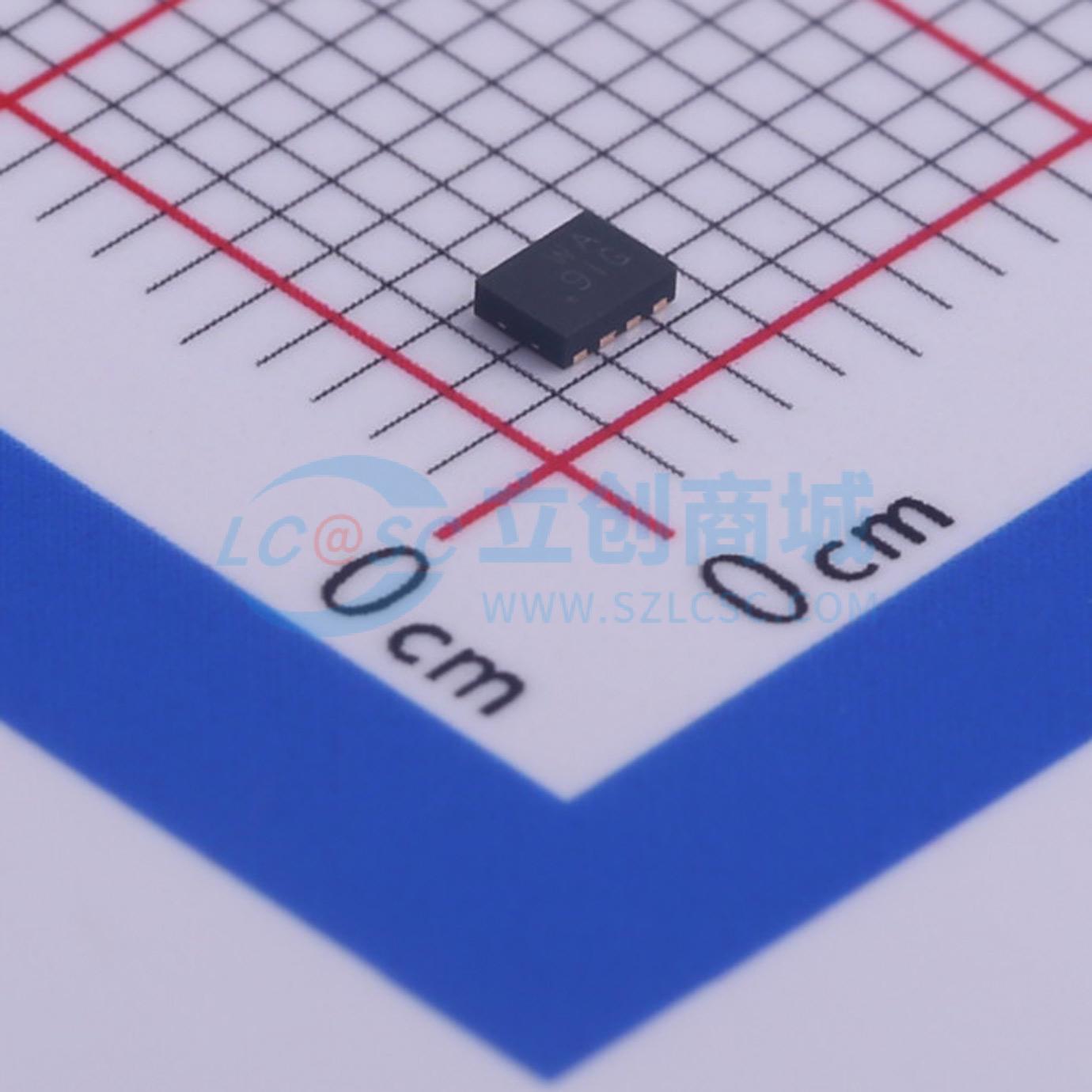

AP22800HB-7
5V单通道可编程负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP22800 是一款集成式 N 沟道负载开关，其特点是具有可调节的上电斜率和放电速率，分别通过外部电容和电阻进行设置。此外，它还集成了一个“电源正常”输出，用于在开关导通时发出信号。该 N 沟道 MOSFET 的典型导通电阻 RDS(ON)为 16mΩ，可处理高达 4A 的电流
- 品牌名称
- DIODES(美台)
- 商品型号
- AP22800HB-7
- 商品编号
- C460343
- 商品封装
- UDFN2116-8
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 4A | |
| 工作电压 | 1.5V~5.5V | |
| 导通电阻 | 19mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
AP22800是一款集成式N沟道负载开关，其特点是具有可调节的上电斜率和放电速率，分别通过外部电容和电阻进行设置。此外，它还集成了一个“电源正常”输出，用于在开关增强时发出信号。N沟道MOSFET的典型RDS(ON)为16mΩ，可处理高达4A的电流。 AP22800的工作电压范围为1.5V至5.5V，非常适合用于1.8V、2.5V、3.3V和5V的电压轨。其21μA的低静态电源电流规格使其非常适合用于对功耗有要求的电池供电配电系统。 AP22800采用标准的绿色U-DFN2116-8封装，带有外露焊盘以提高散热性能，并且符合RoHS标准。
商品特性
- 输入范围：1.5V至5.5V
- 典型RDS(ON)低至16mΩ
- 极低的静态电流，仅21μA
- 可调节的启动和放电速率
- 小尺寸封装U-DFN2116-8，占位面积仅3.36mm²
- 散热效率高
- 薄型设计
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 超级本PC中的集成负载开关
- 超级本PC中的上电/下电时序控制
- 平板电脑
- 固态硬盘(SSD)
- 消费电子产品
- 电信系统
- 机顶盒
- 电子阅读器
