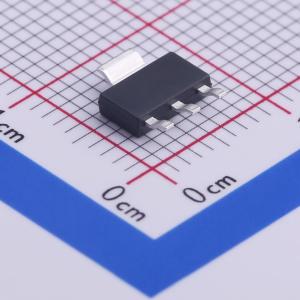

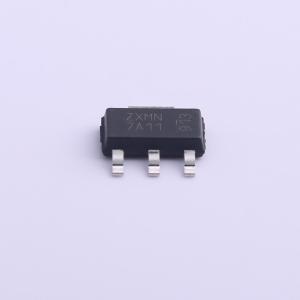

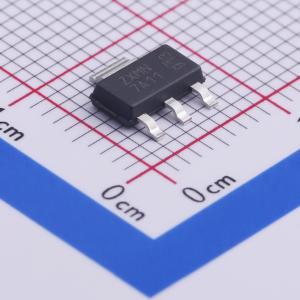

温馨提醒：图片仅供参考，商品以实物为准
ZXMN7A11GTA
1个N沟道 耐压:70V 电流:2.7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 新一代沟槽式MOSFET采用独特结构，兼具低导通电阻和快速开关速度的优势。这使其成为高效、低电压电源管理应用的理想之选。
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXMN7A11GTA
- 商品编号
- C460277
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.151克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 70V | |
| 连续漏极电流(Id) | 2.7A | |
| 导通电阻(RDS(on)) | 130mΩ@10V,4.4A |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 7.4nC@10V | |
| 输入电容(Ciss) | 298pF@40V | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
新一代沟槽 MOSFET 采用独特结构，兼具低导通电阻和快速开关速度的优势。这使其非常适合高效、低压电源管理应用。
商品特性
- 低导通电阻
- 快速开关速度
- 低阈值
- 低栅极驱动
- 无铅涂层；符合 RoHS 标准
- 无卤素和锑。“绿色”器件
- 另有符合汽车标准的型号（ZXMN7A11GQ），其数据手册单独提供
应用领域
- DC-DC 转换器-电源管理功能-断开开关-电机控制-D 类音频输出级
