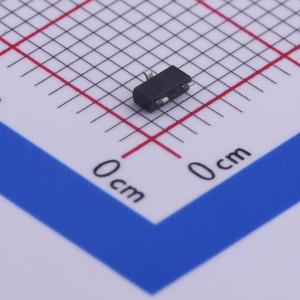

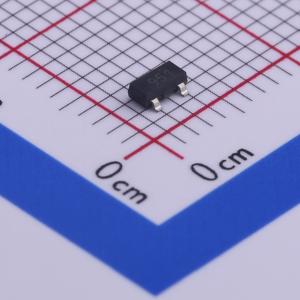

温馨提醒：图片仅供参考，商品以实物为准
ZXTP2027FTA
PNP 电流:4A 电压:60V
- 描述
- 特性：BVCEO > -60V。高连续集电极电流:IC = -4A。峰值脉冲电流:ICM = -10A。低饱和电压:最大 40mV @ IC = -1A。低等效导通电阻:IC = 1A 时,RCE(SAT) = 45mΩ。功率耗散:1.2W。应用：驱动 MOSFET 和 IGBT 的栅极。电机驱动
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXTP2027FTA
- 商品编号
- C460293
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 4A | |
| 集射极击穿电压(Vceo) | 60V | |
| 耗散功率(Pd) | 1.2W | |
| 直流电流增益(hFE) | 80 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 165MHz | |
| 集电极截止电流(Icbo) | 20nA | |
| 集射极饱和电压(VCE(sat)) | 155mV | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 7V | |
| 数量 | 1个PNP |
商品特性
- 集电极-发射极击穿电压（BVCEO） > -60 V
- 连续集电极电流高，IC = -4 A
- 脉冲峰值电流 ICM = -10 A
- 低饱和电压，IC = -1 A 时最大 -60 mV
- 等效导通电阻低，1 A 时 RCE(SAT) = 45 mΩ
- 功耗 1.2 W
- 互补 NPN 型：ZXTN2018F
- 完全无铅，完全符合 RoHS 标准
- 无卤素和锑，“绿色”器件
- 通过 AEC-Q101 标准认证，可靠性高
应用领域
- MOSFET 和 IGBT 栅极驱动
- 电机驱动
- 继电器、灯和螺线管驱动
- 高端开关
