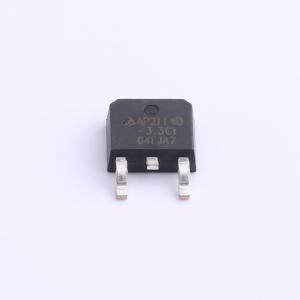

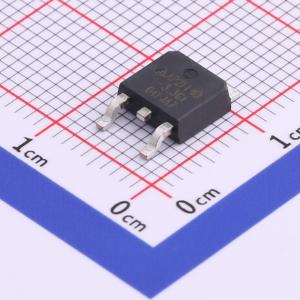

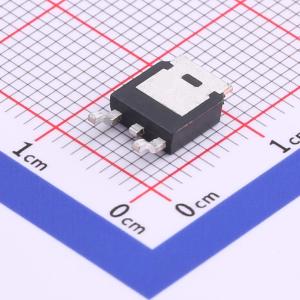

AP2114D-3.3TRG1

1A低噪声CMOS低压差线性稳压器带使能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是CMOS工艺低压差线性稳压器，具有使能功能，可提供保证的1A（最小值）连续负载电流。具有低功耗特性。有1.2V、1.5V、1.8V、2.5V和3.3V稳压输出以及0.8V至5V可调输出，输出精度为±1.5%，具有出色的负载调节和线性调节性能。采用标准封装，包括SOT-223、TO-252-21、TO-252-23、TO-252-24、TO-263-3、SOIC-8和PSOP-8。
品牌名称: DIODES(美台)
商品型号: AP2114D-3.3TRG1
商品编号: C460311
商品封装: TO-252-2
包装方式: 编带
商品毛重: 0.458克(g)

商品参数

商品概述

AP2114是一款采用CMOS工艺、具备使能功能的低压差线性稳压器，该稳压器可保证提供1A（最小值）的连续负载电流。 AP2114具有低功耗特性。 AP2114提供1.2V、1.5V、1.8V、2.5V和3.3V的稳压输出，以及0.8V至5V的可调输出，输出精度高达±1.5%，还具备出色的负载调整率和线性调整率性能。 AP2114采用SOT - 223、TO - 252 - 2 (1)、TO - 252 - 2 (3)、TO - 252 - 2 (4)、TO - 263 - 3、SOIC - 8和PSOP - 8等标准封装。

商品特性

输出电压精度：±1.5%
输出电流：1A（最小值）
折返式短路电流保护：50mA
低压差电压（3.3V）：450mV（典型值）@ I_OUT = 1A
使用4.7μF灵活电容（陶瓷、钽和铝电解电容）可保持稳定
出色的线性调整率：0.02%/V（典型值），0.1%/V（最大值）@ V_IOUT = 30mA
出色的负载调整率：0.2%/A（典型值）@ I_OUT = 1mA至1A
低静态电流：60μA（1.2V/1.5V/1.8V /2.5V/可调）
低输出噪声：30μV_RMS
电源抑制比：68dB @ 频率 = 1KHz（1.2V/1.5V/1.8V /可调）
过温关断保护
工作温度范围：-40°C至85°C
静电放电：机器模型400V，人体模型4000V

应用领域

液晶显示器
液晶电视机顶盒

数据手册PDF

放大查看下载PDF

优惠活动

8.1折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V
	输出电流	1A
	电源纹波抑制比(PSRR)	65dB@(1kHz)
	压差	750mV@(1A)

	属性	参数值
	静态电流(Iq)	90uA
	噪声	30uVrms
	特性	过热保护；短路保护；带使能；过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
