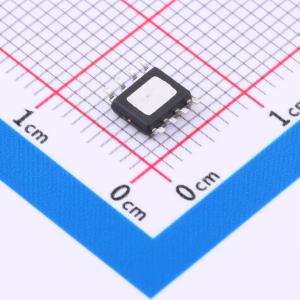

AP2132BMP-2.5TRG1

2.5V 2A 5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是采用CMOS工艺制造的正电压调节器IC。IC由电压基准、误差放大器、功率晶体管、用于设置输出电压的电阻网络、用于电流保护的限流电路和芯片使能电路组成。具有大电流、低压差、高输出电压精度、低输入电压的特点。提供电源良好 (PG) 信号，以指示Vout的电压电平是否达到其额定值的92%。可在低至1.4V的Vin和5V的Vctrl电压下工作，输出电压可编程低至0.8V。有1.2V、1.5V、1.8V、2.5V固定输出电压版本和可调输出电压版本。固定版本集成了调节电阻。也有可调版本，可通过外部电阻设置输出电压。如果可调输出电压引脚接地，它将切换到固定输出电压。采用PSOP-8封装。
品牌名称: DIODES(美台)
商品型号: AP2132BMP-2.5TRG1
商品编号: C460333
商品封装: SO-8-EP
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

商品概述

AP2132B系列是采用CMOS工艺制造的正电压调节器IC。这些IC由电压基准、误差放大器、功率晶体管、用于设置输出电压的电阻网络、用于电流保护的限流电路和芯片使能电路组成。 AP2132B系列具有大电流、低压差、高输出电压精度、低输入电压等特点。AP2132B提供电源正常（PG）信号，以指示VOUT的电压电平是否达到其额定值的92%。它可以在低至1.4V的VIN和5V的VCTRL电压下工作，输出电压可编程至低至0.8V。 AP2132B有1.2V、1.5V、1.8V、2.5V固定输出电压版本和可调输出电压版本。固定版本集成了调节电阻。也有可调版本，可通过外部电阻设置输出电压。如果可调输出电压引脚接地，它将切换到固定输出电压。 AP2132B系列采用PSOP - 8封装。

商品特性

可调输出：0.8V至3.0V
低压差：300mV@IOUT = 2A，VOUT = 1.2V
过流和过温保护
使能引脚
带散热焊盘的PSOP - 8封装
最大输出电流：2A
高输出电压精度：2%
VOUT电源正常信号，出色的线性/负载调整率

应用领域

笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	2.5V
	输出电流	2A
	电源纹波抑制比(PSRR)	60dB@(1kHz)

	属性	参数值
	压差	450mV@(2A)
	静态电流(Iq)	300uA
	特性	过流保护；PG脚；带使能；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
