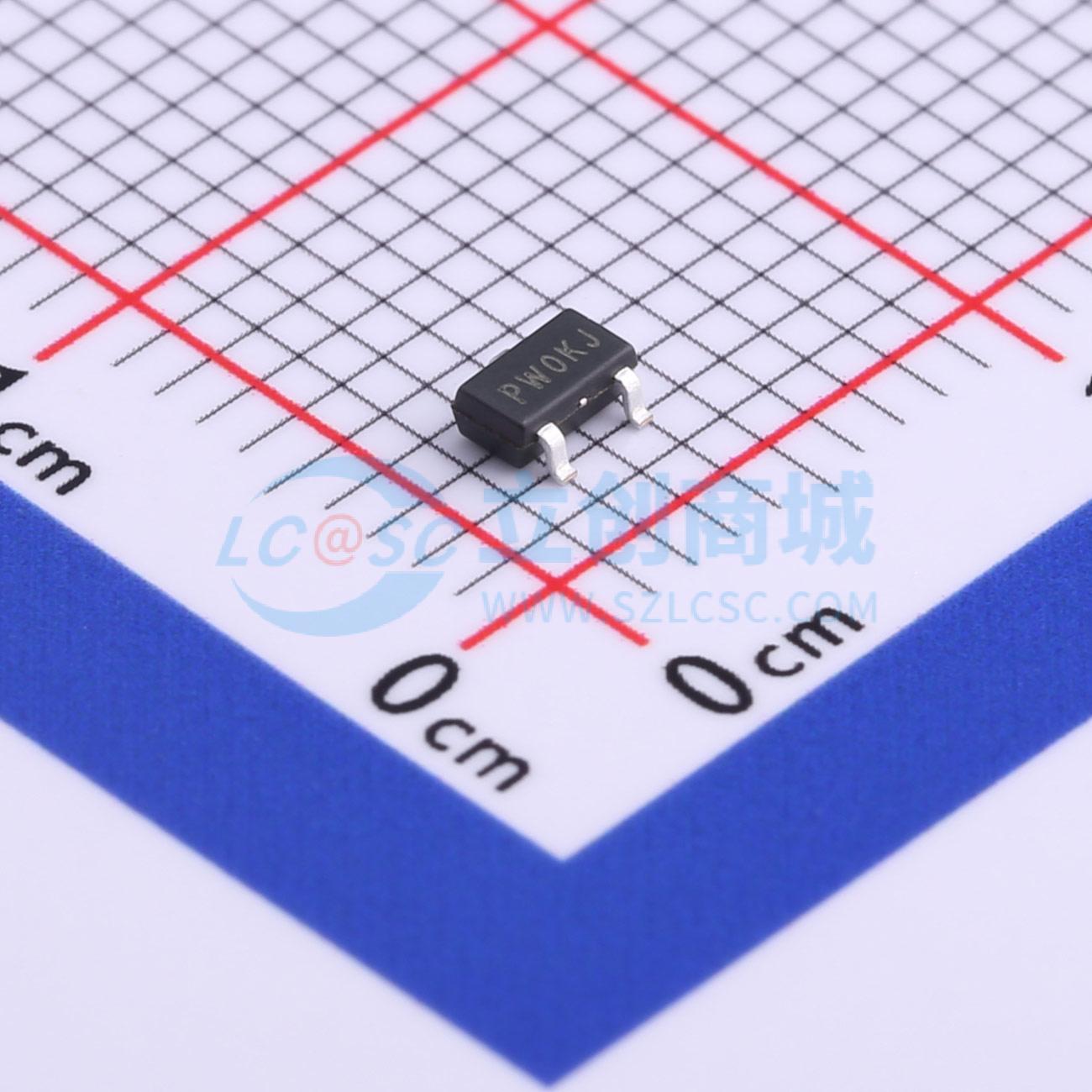

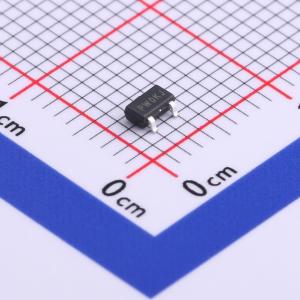

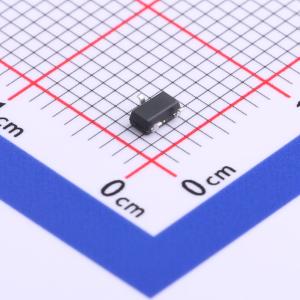

温馨提醒：图片仅供参考，商品以实物为准
AP2138N-3.0TRG1
超低静态电流CMOS低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 基于CMOS的正电压调节器IC，由电压基准、误差放大器、用于设置输出电压的电阻网络和用于电流保护的限流电路组成。AP2139具有带快速放电功能的使能电路。这些IC具有高输出电压精度、极低的静态电流和低压差电压，适用于各种便携式应用的电源。有1.2V、1.4V、1.5V、1.8V、2.1V、2.2V、2.5V、2.8V、3.0V、3.3V、3.6V和4.0V固定输出电压版本。AP2138系列采用SOT-23-3和SOT-89封装，AP2139系列采用SOT-23-5封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP2138N-3.0TRG1
- 商品编号
- C460335
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 3V | |
| 输出电流 | 250mA | |
| 压差 | 700mV@(250mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.5uA | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品特性
- 超低静态电流：1.0μA
- 典型输出电压：1.2V、1.4V、1.5V、1.8V、2.1V、2.2V、2.5V、2.8V、3.0V、3.3V、3.6V和4.0V
- 高输出电压精度：±2%
- 输出电流：250mA
- 低压差电压：
- 当负载电流为10mA且输出电压为3V时，典型值为25mV
- 当负载电流为100mA且输出电压为3V时，典型值为200mV
- 线性调整率：典型值6mV
- 负载调整率：典型值25mV
- 低输出电压温度系数：±100ppm/℃
- 低待机电流：典型值0.1μA（AP2139）
- 主动快速输出放电功能（AP2139）
- 逻辑控制使能功能（AP2139）
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 电池供电设备
- 参考电压源
- 相机、摄像机
- 便携式AV系统
- 手机
- 通信工具
- 便携式游戏设备
