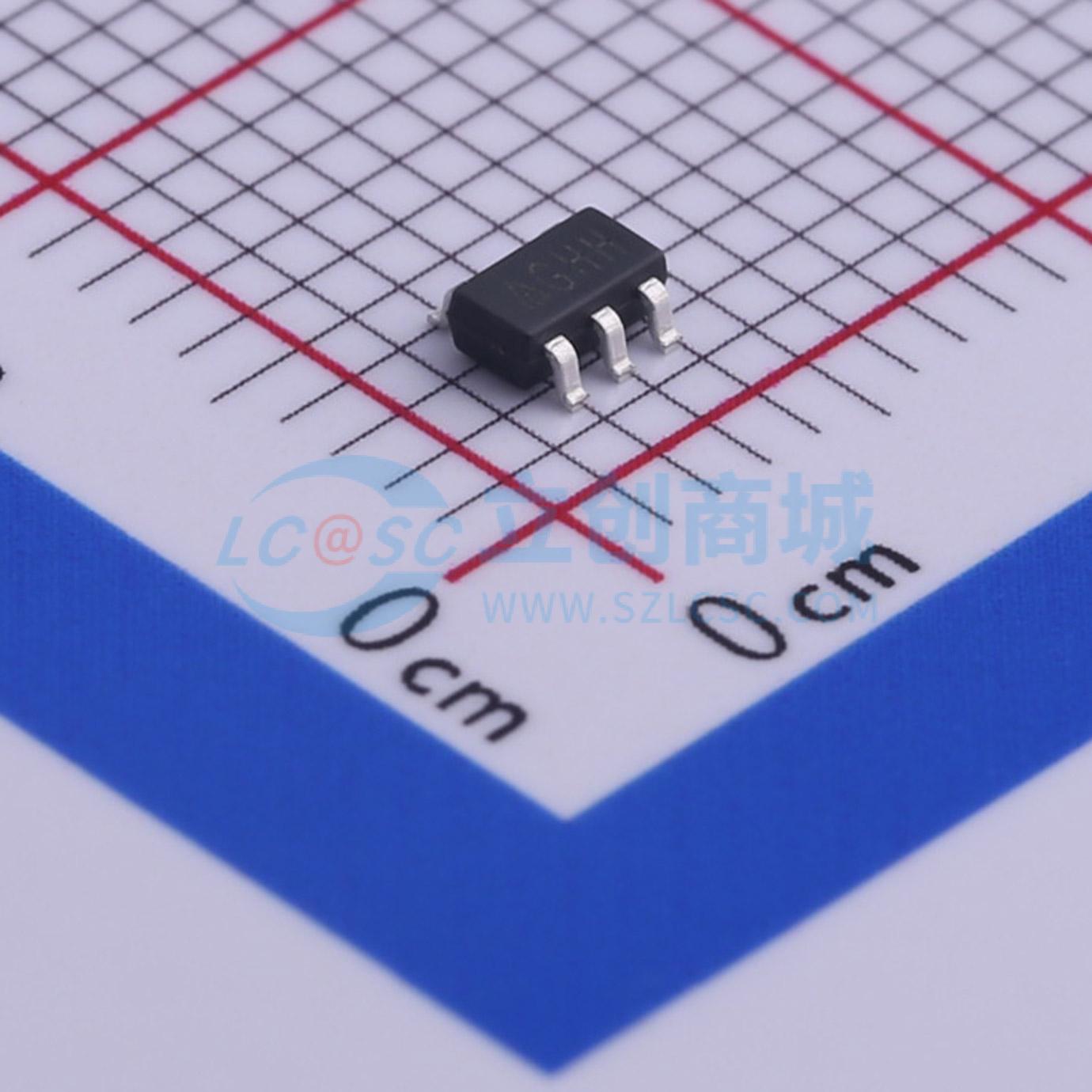

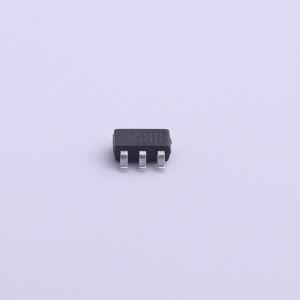

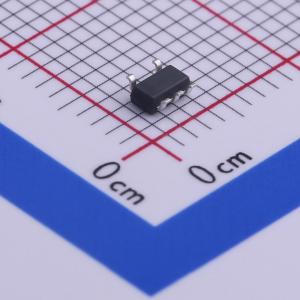

温馨提醒：图片仅供参考，商品以实物为准
AP2126K-ADJTRG1
1.25V~5.5V 300mA 9V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AP2126 系列是采用 CMOS 工艺制造的正电压调节器 IC。AP2126 系列具有低压差、低噪声、高输出电压精度和低电流消耗等特点，使其非常适合用于各种电池供电设备。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP2126K-ADJTRG1
- 商品编号
- C460324
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 9V | |
| 输出电压 | 1.25V~5.5V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 68dB@(1kHz) | |
| 压差 | 170mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 60uA | |
| 噪声 | 80uVrms | |
| 功能特性 | 带使能；软启动；短路保护；热关断；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AP2126系列是采用CMOS工艺制造的正电压调节器IC。 AP2126系列具有低压差、低噪声、高输出电压精度和低电流消耗等特性，使其非常适合用于各种电池供电设备。 AP2126提供1.25V至5.5V可调电压版本。 AP2126系列采用SOT - 23 - 5封装。
商品特性
- 宽工作电压：3.0V至6V
- 高输出电压精度：±2%
- 高纹波抑制比：f = 1kHz时为68dB，f = 10kHz时为54dB
- 低待机电流：0.1μA
- 低压差电压：VOUT = 3.3V、300mA时为170mV；VOUT = 5.2V、300mA时为140mV
- 低静态电流：典型值60μA
- 低输出噪声：VOUT = 1.25V时为80μVrms
- 短路电流限制：50mA
- 过温保护
- 与低ESR陶瓷电容兼容：CIN和COUT为1μF
- 出色的线性/负载调整率
- 软启动时间：50μs
- 自动放电电阻：RDS(ON) = 60Ω
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 数据通信
- 笔记本电脑主板
