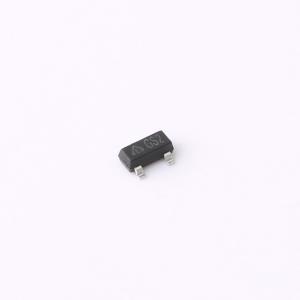

AP2120N-3.0TRG1

高速、超低噪声LDO稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 由CMOS工艺制造的正电压调节器IC。每个IC由一个电压基准、一个误差放大器、一个用于设置输出电压的电阻网络和一个用于电流保护的限流电路组成。具有高电源电压纹波抑制、低压差、低噪声、高输出电压精度和低电流消耗的特点，适用于各种电池供电设备。有1.2V、1.3V、1.5V、1.8V、2.5V、2.8V、3.0V、3.2V、3.3V、3.6V、4.0V和5.0V版本，采用标准SOT-23封装。
品牌名称: DIODES(美台)
商品型号: AP2120N-3.0TRG1
商品编号: C460318
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.0432克(g)

商品参数

商品概述

AP2120系列是采用CMOS工艺制造的正电压调节器IC。每个IC由一个电压基准、一个误差放大器、一个用于设置输出电压的电阻网络和一个用于电流保护的限流电路组成。 AP2120系列具有高电源电压纹波抑制、低压差、低噪声、高输出电压精度和低电流消耗等特性，使其非常适合用于各种电池供电设备。 AP2120系列有1.2V、1.3V、1.5V、1.8V、2.5V、2.8V、3.0V、3.2V、3.3V、3.6V、4.0V和5.0V等版本。 AP2120采用标准SOT - 23封装。

商品特性

输出电流IOUT = 100mA时的低压差：典型值200mV（1.2V、1.3V和1.5V版本除外）
低静态电流：典型值25µA
高纹波抑制：典型值65dB（f = 1kHz）
输出电流：超过150mA（限制为250mA）
极低噪声：输出电压Vout = 1.2V、1.3V、1.5V时为15µVms（10Hz至100kHz）
出色的线性调整率：典型值4mV
出色的负载调整率：典型值12mV
高输出电压精度：±2%
出色的线性瞬态响应和负载瞬态响应
与低ESR陶瓷电容兼容（低至1µF）
湿度敏感度：符合J - STD - 020的1级
引脚：表面处理 - 镀锡引脚，符合MIL - STD - 202方法208的可焊性要求
重量：约0.009克
完全无铅且完全符合RoHS标准
无卤素和锑。“绿色”器件

应用领域

移动电话、无绳电话
无线通信设备
便携式游戏设备
相机、录像机
电信设备的子板电源
电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

7.1折起

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	99dB@(1kHz)
	压差	500mV@(150mA)

	属性	参数值
	静态电流(Iq)	25uA
	噪声	30uVrms
	特性	过流保护；过热保护
	工作温度	-40℃~+85℃@(Tj)
	输出极性	正极
	输出通道数	1
