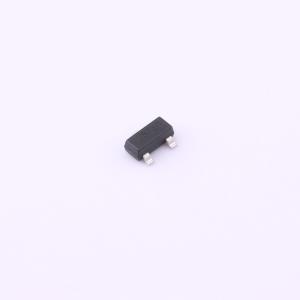

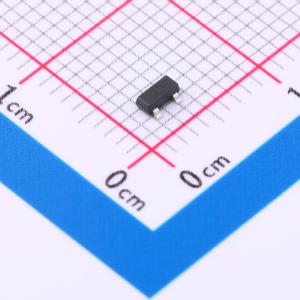

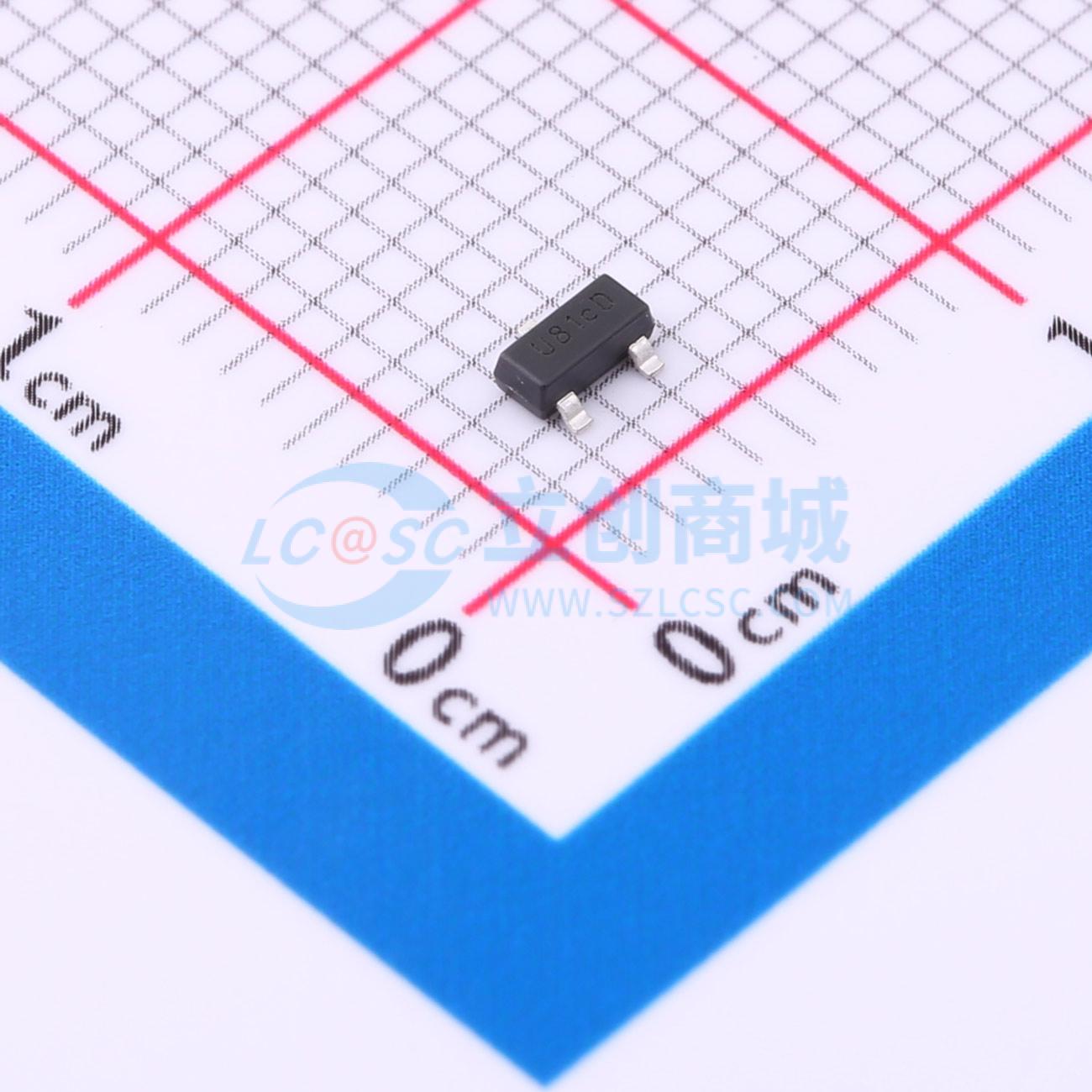

AP130-33SAG-7

300mA低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是300mA固定输出电压、低压差线性稳压器，该器件包括传输元件、误差放大器、带隙、电流限制和热关断电路。低压差和低静态电流特性使其适用于一些对电流要求较高的应用，例如一些电池供电设备。典型静态电流在零负载到最大负载时约为50μA。由于内部灵活设计，有多种固定输出电压版本，便于应用。内置电流限制和热关断功能可防止任何故障情况对IC造成损坏。
品牌名称: DIODES(美台)
商品型号: AP130-33SAG-7
商品编号: C460308
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.106克(g)

商品参数

商品概述

AP130是一款输出电流为300mA的固定输出电压低压差线性稳压器。该器件包含传输元件、误差放大器、带隙基准、限流和热关断电路。低压差和低静态电流特性使其适用于对电流要求苛刻的应用，例如一些电池供电设备。从空载到满载，典型静态电流约为50μA。由于内部采用灵活设计，提供多种固定输出电压版本，方便应用。内置限流和热关断功能可防止任何故障情况损坏IC。

商品特性

输入电压范围：2.7V至5.5V
输出电流为300mA时，压差为400mV
保证输出电流为300mA
内置导通电阻为1.5Ω的PMOS
无基极电流
低静态电流50μA
输出电压：1.5V/1.8V/2.0V/2.5V/2.8V/3.0V/3.3V/3.5V；精度为2%
快速瞬态响应
良好的负载调整率
限流和热关断保护
短路电流折返
无铅封装：SC59、SC59R、SOT89 - 3L和SOT89R - 3L
SC59、SC59R、SOT23、SOT89 - 3L和SOT89R - 3L：采用“绿色”模塑料（无溴、锑）
无铅表面处理/符合RoHS标准

应用领域

电池供电设备
光盘驱动器、DVD和网卡
电脑外设
无线通信

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	58dB@(100Hz)

	属性	参数值
	压差	500mV@(300mA)
	静态电流(Iq)	50uA
	特性	过热保护；过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
