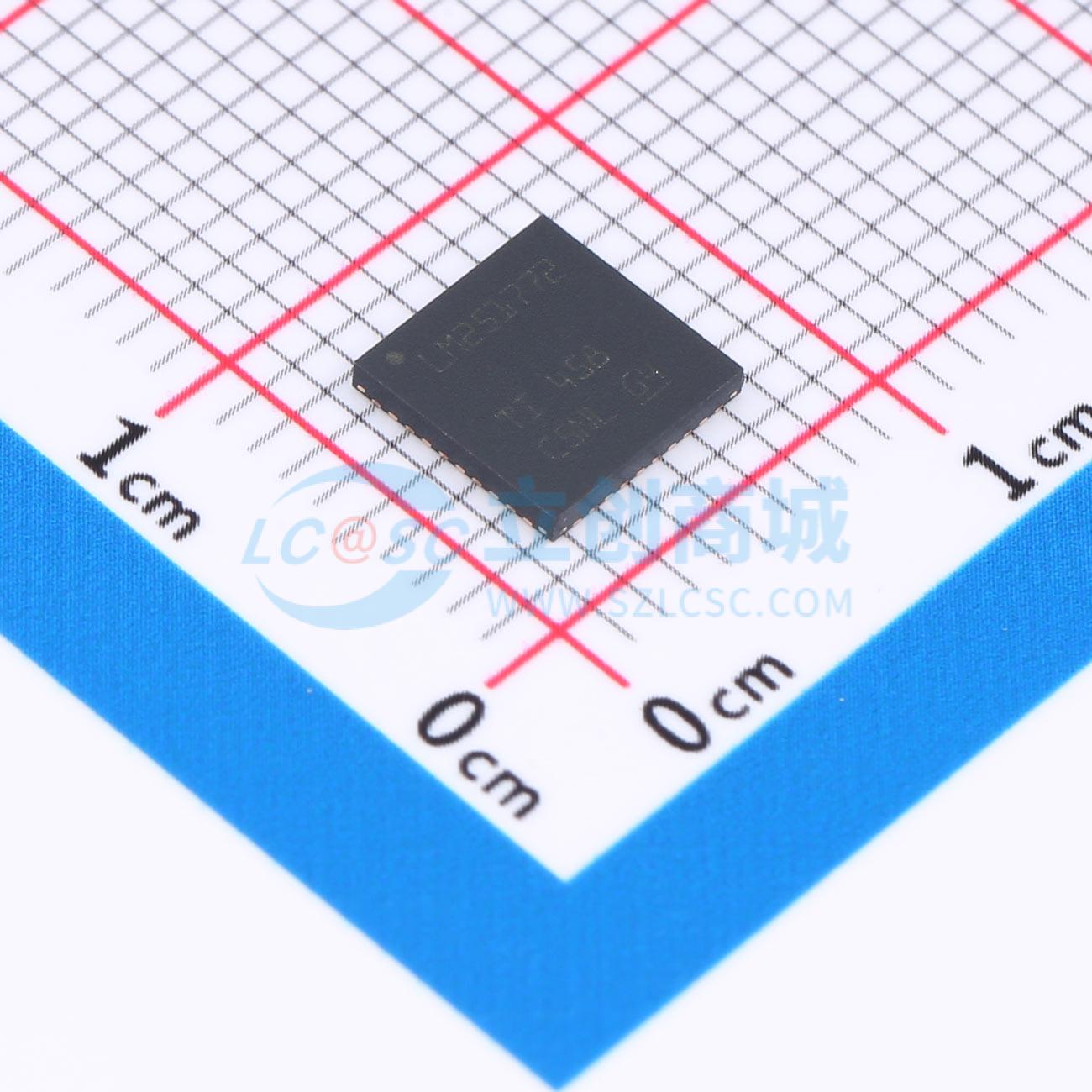

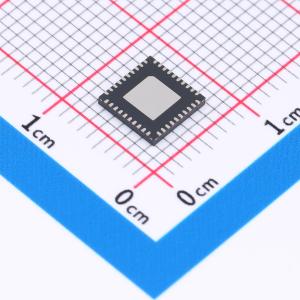

温馨提醒：图片仅供参考，商品以实物为准
LM251772RHAR
升降压型 3.5V~36V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款四开关降压/升压控制器。无论输入电压是高于、等于还是低于调节后的输出电压，该器件均可提供稳定的输出电压。在省电模式下，该器件支持在整个输出工作范围内实现非常高的效率。可通过集成式I²C接口对输出电压和平均电流进行动态编程。输出电压和平均电流的配置范围符合USB-USBPD标准要求。集成的DRV引脚可以控制一个断开FET来满足双角色端口(DRP)要求。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM251772RHAR
- 商品编号
- C43351109
- 商品封装
- VQFN-40(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 3.5V~36V | |
| 输出电压 | 3.3V~48V | |
| 输出电流 | 7A | |
| 开关频率 | 100kHz~600kHz | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 60uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LM251772是一款四开关升降压控制器。当输入电压高于、等于或低于调整后的输出电压时，它都能提供稳压输出电压。在省电模式下，该器件可在整个输出工作范围内实现很高的效率。输出电压和平均电流可通过集成的I²C接口进行动态编程。输出电压和平均电流的配置范围满足USB-PD标准要求。集成的DRV引脚可控制断开FET，以支持双角色端口(DRP)需求。
商品特性
- 输入范围为3.5V至36V
- 可通过I²C对输出电压进行动态编程:3.3V至48V，步进20mV；1V至24V，步进10mV
- 峰值电流调节控制
- 所有工作模式下电压转换纹波小
- 关断静态电流为3μA
- 工作静态电流为60μA
- DRV引脚适用于双角色端口电源路径
- 推挽输出可实现快速pMOS FET控制
- 可配置为nMOS FET的电荷泵驱动级
- 支持工作模式选择，可在轻载和重载条件下实现高效率
- 支持省电模式（单脉冲/μSleep）
- 支持自动导通模式
- 集成高压电源LDO
- 集成辅助高压LDO，用于PD控制器供电
- 集成全桥栅极驱动器
- 2A峰值电流能力
- 集成自举过压和欠压保护
- 集成自举二极管
- 开关频率固定，不受工作模式（升压、升降压、降压）影响
- 可选择强制PWM模式
- 开关频率范围为100kHz至600kHz
- 支持外部时钟同步和时钟输出
- 支持平均输入或输出电流检测
- 电流可编程范围为0.5A至7A，步进50mA
- 可通过I²C接口读取监测参数
- 适用商业温度范围（结温0℃至70℃）
- 支持使用WEBENCH® Power Designer创建自定义设计
应用领域
- USB Type-C供电输出
- 扩展坞
- PC显示器
- 工业PC/加固型PC
- USB AC/DC适配器
- 无线充电
