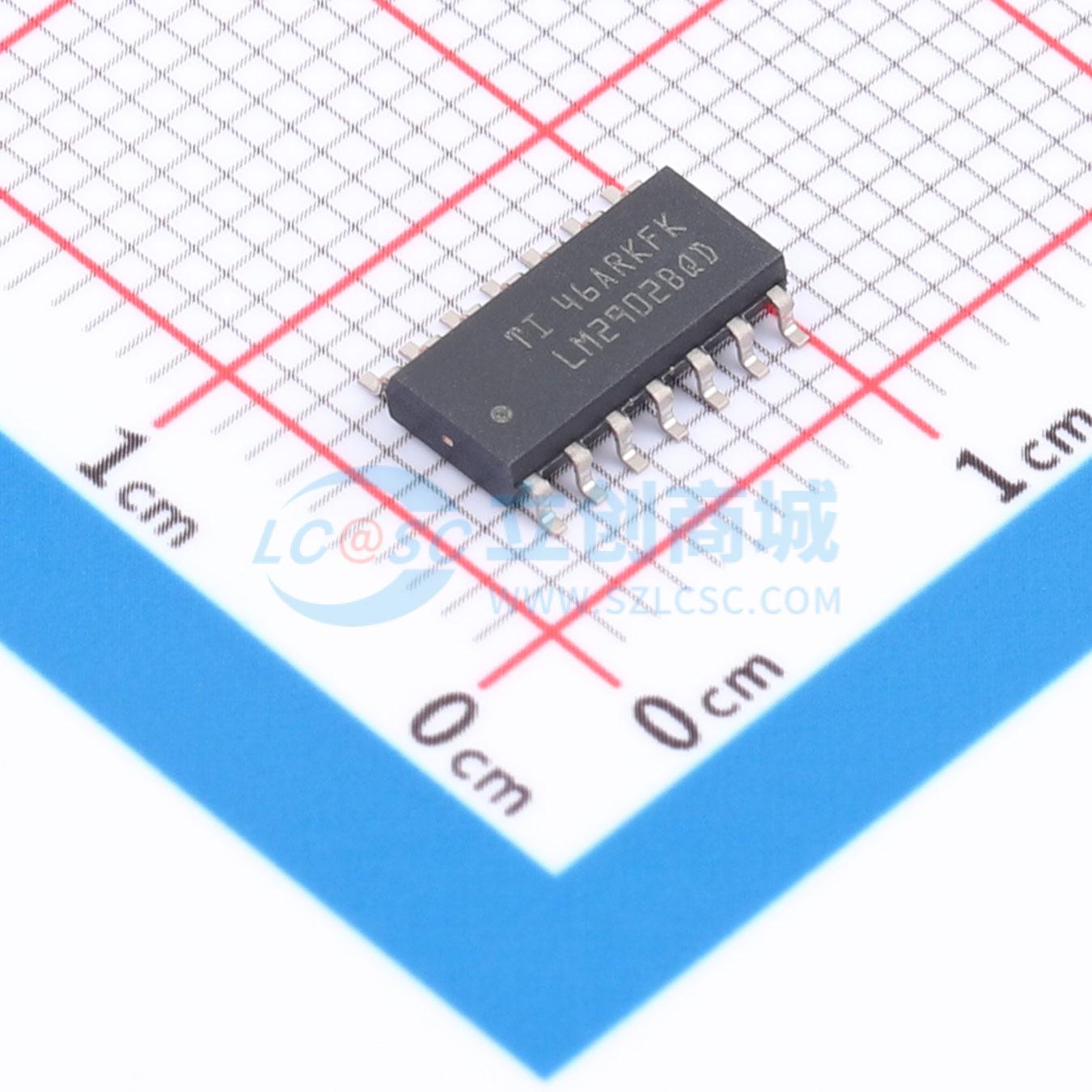

LM2902BQDRQ1

适用于汽车应用的业界通用四路运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是符合AEC-Q100规范的业界通用运算放大器，适合汽车使用。下一代版本包含四个高压（36V）运算放大器，为成本敏感型应用提供了卓越的价值，具有低失调电压（最大值分别为3mV和2mV）、对地共模输入范围和高差分输入电压能力等特性。利用单位增益稳定性、更低的失调电压（典型值为0.3mV）和更低的静态电流（典型值为240μA）等增强型特性简化了电路设计。得益于高ESD（2kV，HBM）及集成EMI和射频滤波器，可用于汽车市场中要求严苛、极具环境挑战性的应用。
品牌名称: TI(德州仪器)
商品型号: LM2902BQDRQ1
商品编号: C43351125
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.8356克(g)

商品参数

商品概述

LM2902-Q1、LM2902B-Q1 和 LM2902BA-Q1 是符合AEC-Q100规范的业界通用四路运算放大器, 适合汽车使用。LM2902B-Q1 和 LM2902BA-Q1 是 LM2902-Q1 的下一代版本, 包含四个高压 (36V) 运算放大器。LM2902B-Q1 和 LM2902BA-Q1 为成本敏感型应用提供了价值, 具有低失调电压 (最大值分别为 3mV 和 2mV)、对地共模输入范围和高差分输入电压能力等特性。LM2902B-Q1 和 LM2902BA-Q1 利用单位增益稳定性、更低的失调电压（典型值为 0.3mV）和更低的静态电流（典型值为 240μA）等增强型特性简化了电路设计。得益于高 ESD（2kV，HBM）及集成 EMI 和射频滤波器，LM2902B-Q1 和 LM2902BA-Q1 器件可用于汽车市场中要求严苛、极具环境挑战性的应用。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。单极低通滤波器:VOUT/VIN = (1 + RF/RG)(1/(1 + s R1 C1))

商品特性

符合面向汽车应用的 AEC Q-100 标准
温度等级 1: -40℃ 至 +125℃
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C5
宽电源电压范围
3V 至 36V (LM2902B-Q1 和 LM2902BA-Q1)
3V 至 32V (LM2902KV 和 LM2902KAV)
3V 至 26V（所有其他产品）
25℃ 时的输入失调电压最大值
2mV (LM2902BA-Q1 和 LM2902KAV)
3mV (LM2902B-Q1)
7mV（所有其他产品）
内部射频和 EMI 滤波器 (LM2902B-Q1 和 LM2902BA-Q1)
每通道电源电流 175μA (典型值)
单位带宽增益积为 1.2MHz
共模输入电压范围包括 V-
差分输入电压范围等于最大额定电源电压

应用领域

汽车照明
车身电子装置
汽车音响主机
远程信息处理控制单元
紧急呼叫 (eCall)
被动安全:制动系统
逆变器和电机控制
车载充电器 (OBC) 和无线充电器
电池管理系统 (BMS)

	属性	参数值
	商品目录	运算放大器
	放大器数	4
	增益带宽积(GBW)	1.2MHz
	输入失调电压(Vos)	3mV
	输入失调电压温漂(Vos TC)	7uV/℃
	压摆率(SR)	500V/ms
	输入偏置电流(Ib)	35nA

	属性	参数值
	输入失调电流(Ios)	4nA
	输入电压噪声密度(eN)	35nV/√Hz@1kHz
	共模抑制比(CMRR)	80dB
	静态电流(Iq)	175uA
	输出电流	30mA
	工作温度	-40℃~+125℃
	单电源电压	3V~36V
