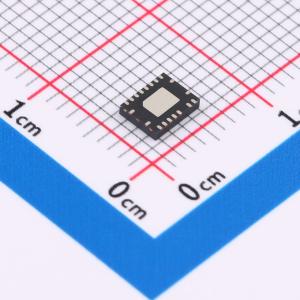

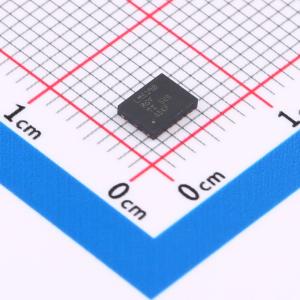

LM5190RGYR

降压型 5V~80V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款具有恒流恒压 (CC-CV) 调节功能的80V、超低 IQ、同步降压直流/直流控制器。该控制器使用峰值电流模式控制架构，可实现简单环路补偿、快速瞬态响应和出色的负载和线路调节性能。集成的CC-CV 操作具有高精度，电压调节精度为 ±1% ，电流调节精度为 ±3% 。CC-CV 操作还提供恒流模式和恒压模式之间的无缝转换
品牌名称: TI(德州仪器)
商品型号: LM5190RGYR
商品编号: C43351172
商品封装: VQFN-19-EP(3.5x4.5)
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

	属性	参数值
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.3uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；频率同步；逐波限流；过流保护；工作状态指示；EMI优化(抖频模式)；可调限流；打嗝限流

商品概述

LM5190是一款具有恒流恒压(CC-CV)调节功能的80V、超低IQ、同步降压直流/直流控制器。该控制器使用峰值电流模式控制架构，可实现简单环路补偿、快速瞬态响应和出色的负载和线路调节性能。集成的CC-CV操作具有高精度，电压调节精度为 ±1% ，电流调节精度为 ±3% 。CC-CV操作还提供恒流模式和恒压模式之间的无缝转换。对于需要平均输出电流控制的应用，CC-CV操作能够有效地减少物料清单(BOM)数量并降低成本。输出电流限制可以进行编程，并且可以动态更改。LM5190具有输出电流监测器。LM5190 具有一种独特的 EMI 降低特性，称为双随机展频 (DRSS)。将低频三角调制与高频随机调制相结合，可分别在低频和高频频带上降低 EMI 干扰。此项混合技术符合业界通用的 EMC 测试中指定的多种分辨率带宽 (RBW) 设置。LM5190 的其他特性包括 150℃ 最大工作结温、可在轻负载条件下降低电流消耗的用户可选二极管仿真功能、用于故障报告和输出监控的开漏电源正常标志、精密使能输入、单调启动至预偏置负载、集成双路输入 VCC 辅助电源稳压器、2.75ms 内部软启动时间和带自动恢复功能的热关断保护。LM5190控制器采用 3.5mm×4.5mm 热增强型19引脚VQFN封装。

商品特性

功能安全型
可提供用于功能安全系统设计的文档
宽输入电压工作范围:5V至80V
0.8V至79V的可调输出电压，或者5V或12V的固定输出电压
恒流恒压 (CC-CV) 运行
电流调节精度:±3%
电压调节精度:±1%
电流监测和恒流功能
与输出电流成比例的模拟电压 (IMON)
可编程平均输出电流限制(ILIM)
动态平均输出电流限制 (ISET)
2.3μA典型关断模式IQ，15μA典型睡眠模式IQ
标准级MOSFET栅极驱动器
电源正常状态指示器 (PGOOD)
可编程开关频率范围为 100kHz 至 2.2MHz
可选外部时钟同步
可选双随机展频 (DRSS) 特性，可在低频和高频频带上增强 EMI 降低性能
内部斜坡补偿和自举二极管
双输入 VCC 稳压器, 可降低功率耗散 (BIAS)

应用领域

超级电容器备用能量
USB电力输送
电动自行车
电动工具
服务器电池备份单元 (BBU)
储能系统
太阳能

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~80V
	输出电压	800mV~79V
	开关频率	100kHz~2.2MHz
	工作温度	-40℃~+150℃
	同步整流	是
