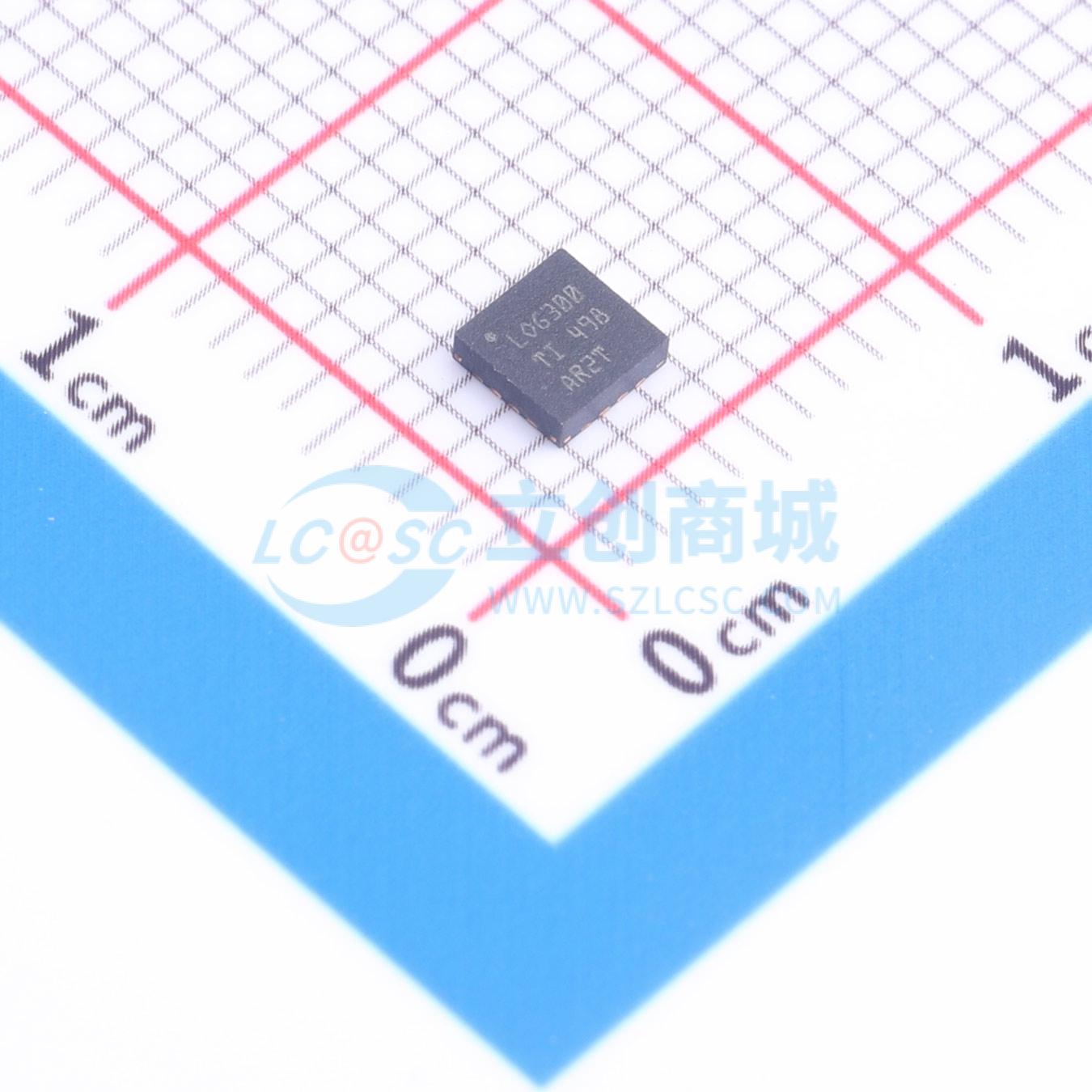

温馨提醒：图片仅供参考，商品以实物为准
LOG300RGTR
40MHz, 98dB 对数探测器与集成低噪声放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- LOG300RGTR
- 商品编号
- C43355246
- 商品封装
- VQFN-16(3x3)
- 包装方式
- 袋装
- 商品毛重
- 0.235816克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊功能放大器 | |
| 压摆率(SR) | 200V/us | |
| 静态电流(Iq) | 2mA |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 3V~5.25V | |
| 功能特性 | 使能/关断功能 |
商品概述
LOG300是一款由低噪声放大器(LNA)和对数检测器模块组成的集成模拟前端(AFE)。该器件支持50Hz至40MHz的输入频率范围，典型动态范围为98dB。LOG300适用于需要宽动态范围电压和信号测量的应用。LOG300的对数检测器模块同时支持单端输入和差分输入。集成LNA的低输入噪声特性允许测量低至7μVP的信号。可通过调节连接在Log_Out引脚的电容调整瞬态输出响应。LOG300集成的频率检测功能可支持用户提取输入信号频率和过零信息。LOG300提供16引脚SOIC和16引脚VQFN封装，工作电源电压范围为3V至5.25V，完整工作环境温度范围为-40℃ 至 +125℃。
商品特性
- LNA+对数检测器输入范围为7μVP 至 200mVP
- 对数检测器输入范围为20μVP 至 1.6VP
- 可调输出对输入的斜率和响应时间
- 支持单端和差分输入
- 动态范围为98dB，对数一致性误差(LCE)为±1dB
- 可检测50Hz至40MHz的信号；降低LCE后可支持更高频率
- 支持输入频率检测、过零检测
- 供电电压范围为3V至5.25V
应用领域
- 超声距离和物料传感
- 流式细胞术
- ESD和高能EMI信号检测
- 能量检测
- 气泡、堵塞检测
