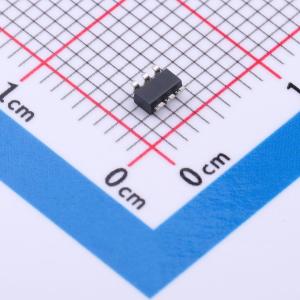

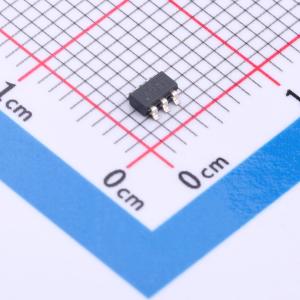

温馨提醒：图片仅供参考，商品以实物为准

LMR51603YDBVR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: LMR51603YDBVR
商品编号: C43351621
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.195克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护；打嗝限流

商品概述

LMR51603是一款宽VIN输入、易于使用的同步降压转换器，可驱动最高300mA的负载电流。该器件输入电压范围为4V至65V，专为各类工业应用设计，可从未经调节的电源获得功率调节。LMR51603可工作在400kHz和1.1MHz开关频率，支持使用尺寸相对较小的电感器，实现优化的设计尺寸。LMR51603提供脉冲频率调制（PFM版本）可实现轻负载下的高效率，以及强制脉冲宽度调制（FPWM版本）可在全负载范围内实现恒定频率和较小的输出电压纹波。软启动和补偿电路均已集成在器件内部，可让该器件仅需最少的外部元件即可使用。该器件内置多种保护功能，包括逐周期电流限制、打嗝模式短路保护，以及功耗过高时触发的热关断。

商品特性

具备功能安全能力
有可用文档辅助功能安全系统设计
专为严苛工业应用配置
输入电压范围4V至65V
输入瞬态保护最高可达70V
连续输出电流300mA
最小开关导通时间80ns
提供固定400kHz和1.1MHz开关频率选项
结温范围为-40℃至150℃
最大占空比96%
带预偏置输出时可单调启动
具备打嗝模式短路保护
精确使能
设计尺寸小，易于使用
集成同步整流
内置补偿，易于使用
提供固定3.3V输出选项
提供多种引脚兼容封装选项
提供PFM和强制PWM（FPWM）选项
可使用WEBENCH Power Designer创建定制设计

应用领域

大型家电
PLC、DCS和PAC
智能电表
功率输送

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~65V
	输出电压	800mV~28V
	输出电流	300mA
	开关频率	935kHz~1.265MHz
	工作温度	-40℃~+150℃
