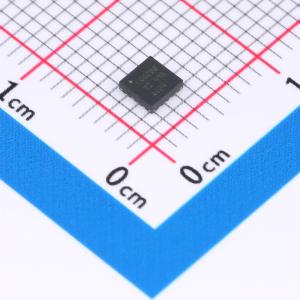

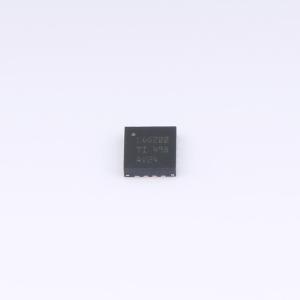

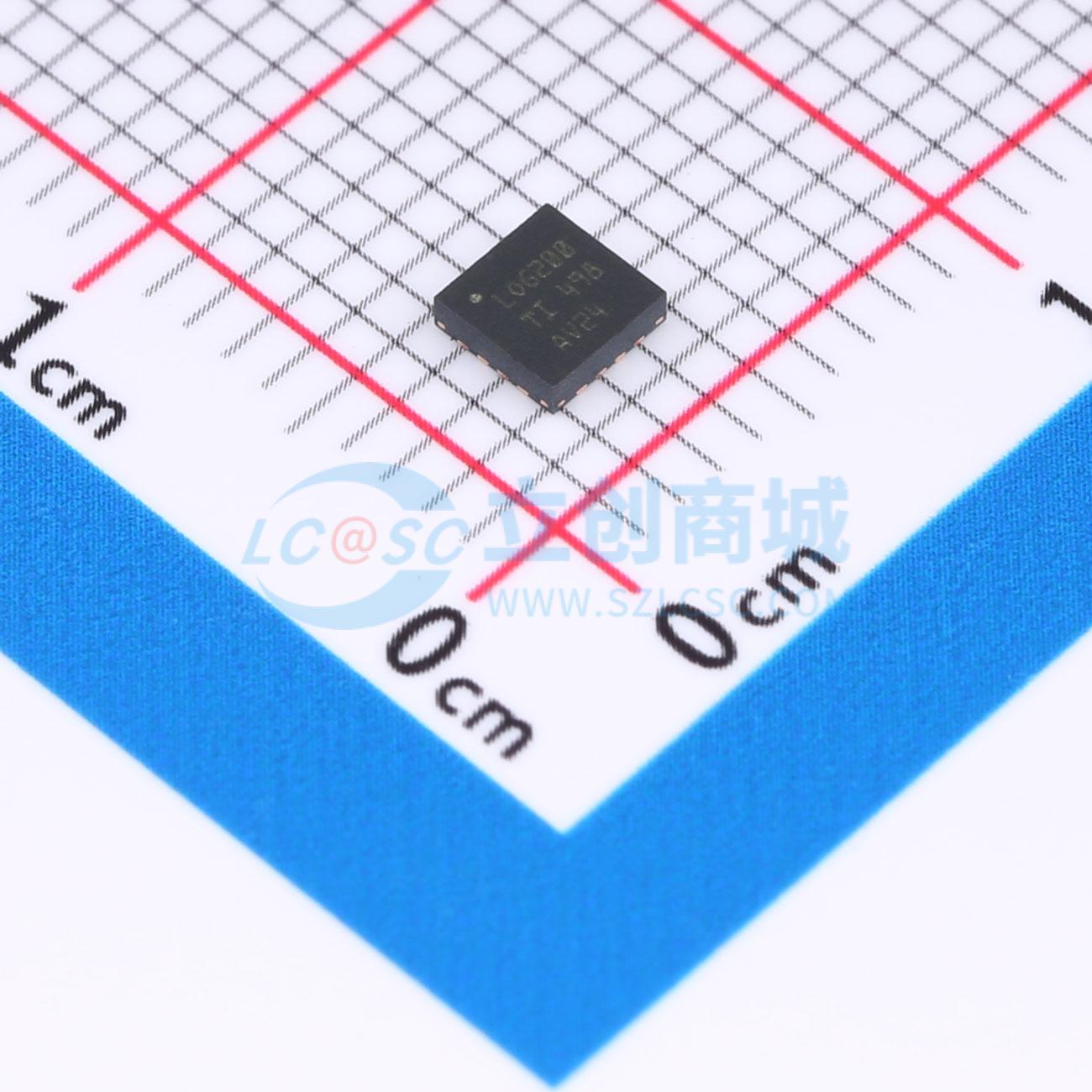

LOG200RGTR
高精度高速对数放大器，集成光电二极管偏置
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- LOG200RGTR
- 商品编号
- C43355245
- 商品封装
- VQFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.056667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊功能放大器 | |
| 工作温度 | -40℃~+125℃ | |
| 输入失调电压(Vos) | 0.84mV | |
| 输入失调电压温漂(Vos TC) | 22uV/℃ | |
| 增益带宽积(GBW) | 60MHz |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 22V/us | |
| 共模抑制比(CMRR) | 60dB | |
| 静态电流(Iq) | 9.5mA | |
| 单电源电压 | 4.5V~12.6V | |
| 功能特性 | 可编程基准电压；内置滤波器 |
商品概述
LOG200是一款宽动态范围电流转电压放大器，专门针对160dB动态范围的电流测量进行优化，适用于光通信、医疗诊断和工业过程控制测量，可提供精度和速度。LOG200内置两个对数放大器，后接高精度差分放大器，可将电流信号转换为代表两个电流对数压缩比的电压。电流输入设计为一个输入具备高速响应，另一个输入具备高精度参考信号，可同时实现快速瞬态响应和高对数一致性的独特组合。LOG200的电流-电压转换比率内部设置为250mV每十倍频。器件集成了一个未分配功能的高速放大器，允许将输出配置为差分响应或滤波响应，具备快建立时间，可驱动逐次逼近模数转换器（SAR ADC）。LOG200还提供独立的参考电流和参考电压，可用于配置器件获得优化的输入电流和共模电压。LOG200可采用单电源（4.5V至12.6V）或双电源（±2.25V至±6.3V）配置供电，规格工作温度范围为-40℃至+125℃。
商品特性
- 对低电流水平具备超快速瞬态响应
- 10nA至100nA阶跃建立时间典型值:上升沿240ns，下降沿620ns
- 100nA至1μA阶跃建立时间典型值:上升沿60ns，下降沿150ns
- 宽动态范围:10pA 至 10mA (180dB)
- 100pA 至 10mA (160dB) 范围内符合规格
- 高信号带宽
- 10μA 至 10mA电流下带宽为20MHz
- 1μA电流下带宽为6.3MHz
- 1nA电流下带宽为90kHz
- 高精度传递函数
- 10nA至100μA范围内最大对数一致性误差为0.2%
- 集成1μA参考电流以及2.5V和1.65V参考电压
- 额外提供辅助高速运算放大器，可用于差分ADC驱动、单端增益或滤波模块以及其他外围功能
- 支持单电源（4.5V 至 12.6V）或双电源（±2.25V 至 ±6.3V）工作
- 规格工作温度范围:-40℃ 至 +125℃
- 提供小型封装选项
- 3mm × 3mm VQFN封装
- 1.6mm × 1.6mm DSBGA（预览版）
应用领域
- 光模块
- 直流间互连
- 光网络终端单元
- 化学/气体分析仪
- 掺铒光纤放大器（EDFA）
