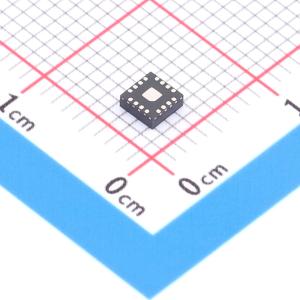

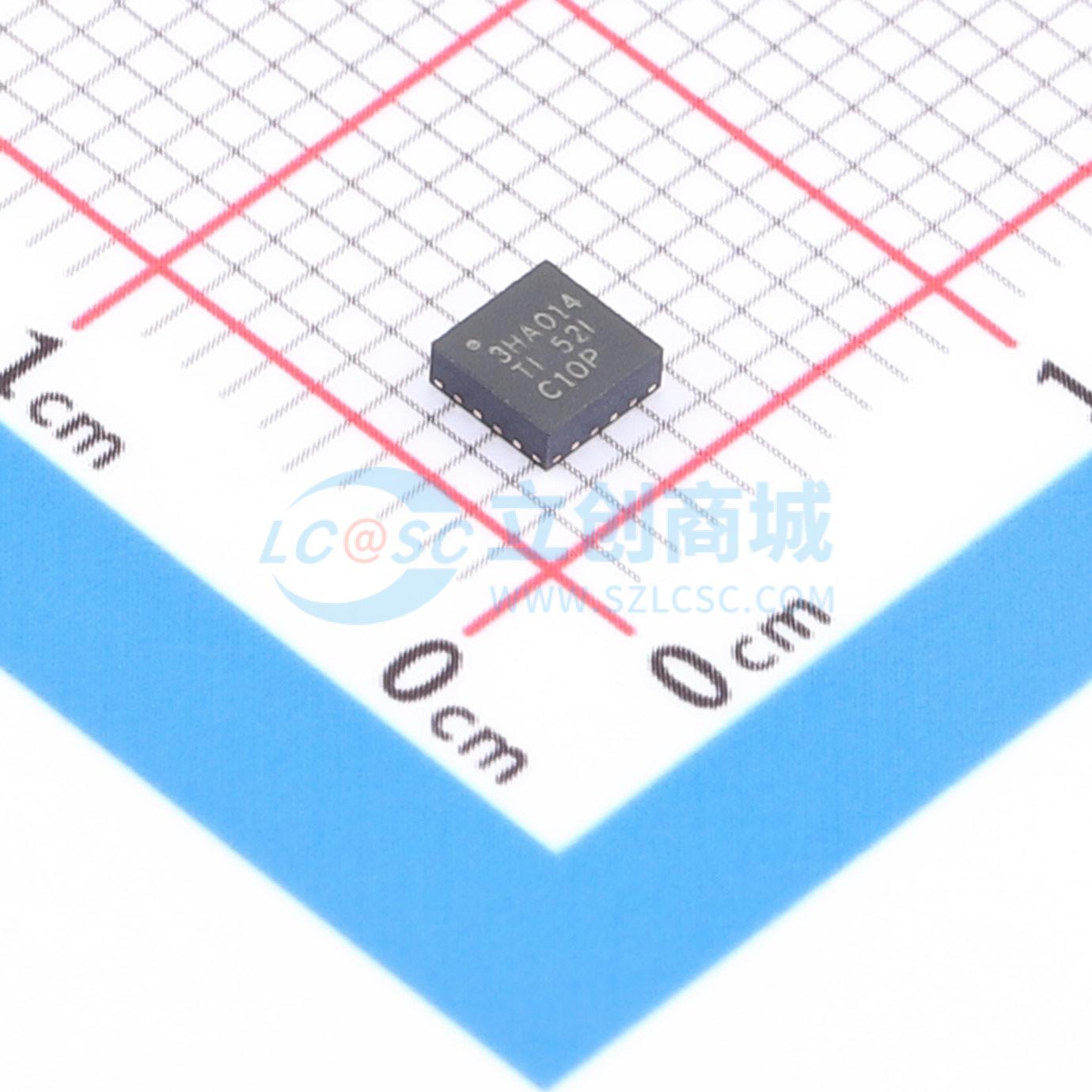

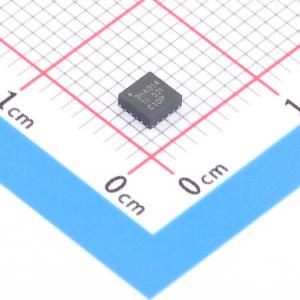

LMK3H0102A014RERR

无参考2差分或5单端输出PCIe Gen1 - 7兼容可编程BAW时钟发生器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: LMK3H0102A014RERR
商品编号: C43351494
商品封装: TQFN-16(3x3)
包装方式: 编带
商品毛重: 20.2克(g)

商品参数

商品概述

LMK3H0102是一款支持展频时钟（SSC）的、符合PCIe Gen 1至Gen 7标准的2输出无参考时钟发生器。该器件基于TI专有体声波（BAW）技术，无需任何晶体或外部时钟参考即可提供±25ppm的时钟输出。该器件可同时提供两个SSC时钟、两个非SSC时钟，或一个SSC时钟和一个非SSC时钟。该器件满足从Gen 1到Gen 7的完整PCIe合规性，包括带或不带SSC的公共时钟、分离参考无展频（SRNS）以及分离参考独立展频（SRIS）。该器件可通过引脚或I²C接口轻松配置。

商品特性

集成BAW谐振器，无需外部参考
灵活的频率生成
两个通道分频器:可输出最高3个独特输出频率，范围为2.5MHz 至 400MHz
LVCMOS输出支持最高200MHz，支持1.8V、2.5V 或 3.3V电压
OUT0和OUT1引脚可组合配置AC-LVDS、DC-LVDS、LP-HCSL和LVCMOS输出
额外LVCMOS输出，可生成最多5路LVCMOS时钟
总输出频率稳定度:±25ppm
2种功能模式:I²C 或预编程OTP
完全可配置的I²C地址
符合PCIe Gen 1至Gen 7标准:支持带或不带SSC的公共时钟、SRNS和SRIS
极低的带SSC的PCIe抖动
PCIe Gen 3公共时钟抖动最大值为135.3fs（PCIe限值为1ps）
PCIe Gen 4公共时钟抖动最大值为135.3fs（PCIe限值为500fs）
PCIe Gen 5公共时钟抖动最大值为57.5fs（PCIe限值为150fs）
PCIe Gen 6公共时钟抖动最大值为34.5fs（PCIe限值为100fs）
PCIe Gen 7公共时钟抖动最大值为29.6fs（PCIe限值为67fs）
可编程SSC调制深度
预编程:200MHz FOD频率下下展为-0.1%、-0.25%、-0.3%和-0.5%
寄存器可编程:支持-0.1% 至 -3%下展，或±0.05% 至 ±1.5%中心展频
电源电压范围1.8V 至 3.3V
内部集成LDO，LP-HCSL输出在500kHz开关噪声下的PSNR为-93.1dBc
启动时间< 1.5ms
输出间偏移<50ps
故障安全数字输入引脚

应用领域

PCIe Gen 1至Gen 7时钟生成
服务器主板
NIC、SmartNIC
硬件加速器
多功能打印机
PCIe SSD
附加卡、PCIe扩展卡

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	I2C
	最大输出频率	400MHz
	工作电压	1.8V~3.3V
	输出通道数	2

	属性	参数值
	工作温度	-40℃~+85℃
	相邻周期抖动	25ps
	时钟/振荡器	内置
	输出电平	LVCMOS；LVDS；HCSL
