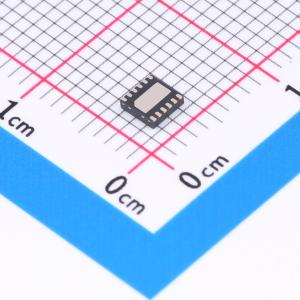

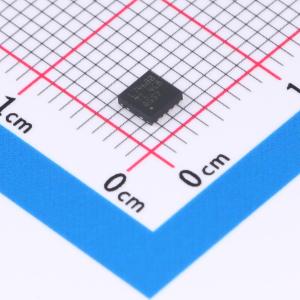

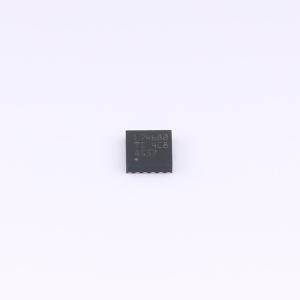

LM74680DRRR
用于低损耗整流的理想二极管桥接控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款理想二极管桥接控制器，通过驱动四个N沟道MOSFET实现全桥配置。与传统二极管桥接整流器相比，可实现更低的压降和更低的功耗。这种设计有助于简化电源设计、消除散热器需求，并减小PCB面积。内置电荷泵支持使用N沟道MOSFET，比同等功率等级的P沟道MOSFET更小、更具成本效益。此外，该控制器还能对反向电流条件作出快速响应，从而防止发生输入短路事件。具有一个使能引脚，可以通过外部信号启用或禁用栅极驱动器。支持从DC到1kHz的电压整流。器件的额定工作结温范围为 -40℃ 至 +125℃
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM74680DRRR
- 商品编号
- C43351183
- 商品封装
- WSON-12(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 理想二极管/ORing控制器 | |
| 输入电压(Vin) | 5V~80V | |
| FET类型 | 外置FET | |
| 栅极驱动电压 | 10V | |
| 正向压降(Vf) | 226mV |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 270uA | |
| 工作温度 | -40℃~+125℃ | |
| 拉电流(IOH) | 165uA | |
| 灌电流(IOL) | 100mA | |
| 功能特性 | 带使能；反向电流阻断 |
商品概述
LM74680 是一款理想二极管桥接控制器，通过驱动四个 N 沟道 MOSFET 实现全桥配置。与传统二极管桥接整流器相比，LM74680 可实现更低的压降和更低的功耗。这种设计有助于简化电源设计、消除散热器需求，并减小 PCB 面积。内置电荷泵支持使用 N 沟道MOSFET，比同等功率等级的 P 沟道 MOSFET 更小、更具成本效益。此外，该控制器还能对反向电流条件作出快速响应，从而防止发生输入短路事件。LM74680 具有一个使能引脚，可以通过外部信号启用或禁用栅极驱动器。LM74680 支持从 DC 到 1kHz 的电压整流。器件的额定工作结温范围为 -40℃ 至 +125℃。
商品特性
- 输入工作电压范围:5V 至 80V，最大值为 100V
- 4 个集成式栅极驱动控制
- 165μA 栅极上拉强度
- 100mA 栅极下拉强度
- 适用于电源 ORing 应用的线性栅极调节控制，ΔV_TG Δ_REG = 11mV
- 使能引脚，供用户控制器件的导通/关断功能
- -40℃ 至 125℃ 的工作结温范围
- 小尺寸:3mm × 3mm VQFN-12，符合 IPC-9592 间距规则
应用领域
- 可视门铃
- IP 摄像机
- 恒温器
- 配电系统 (24Vac)
- 极性无关型电源输入
