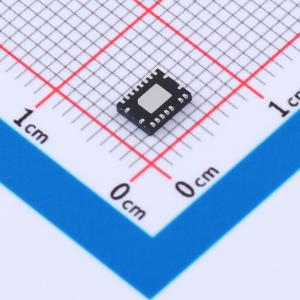

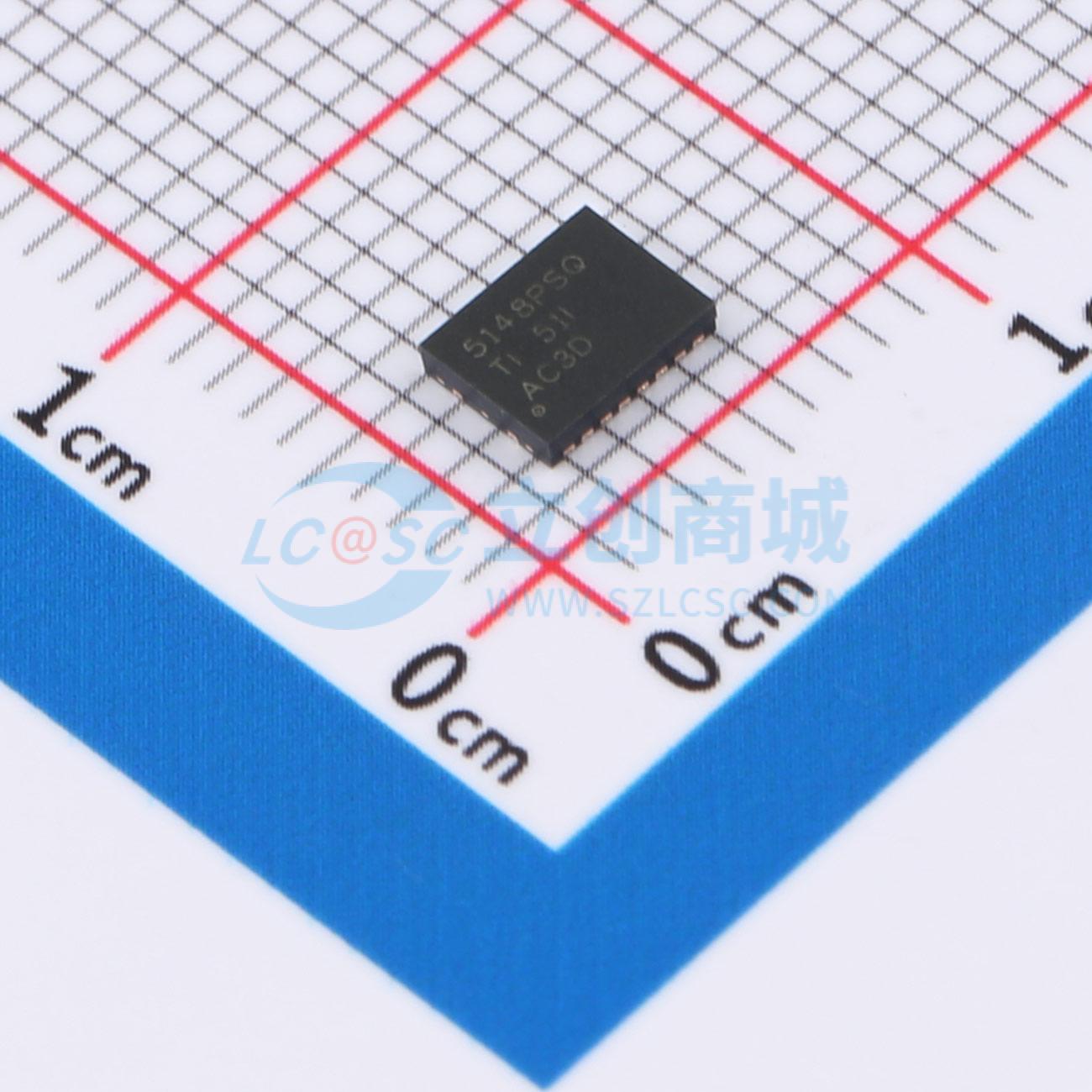

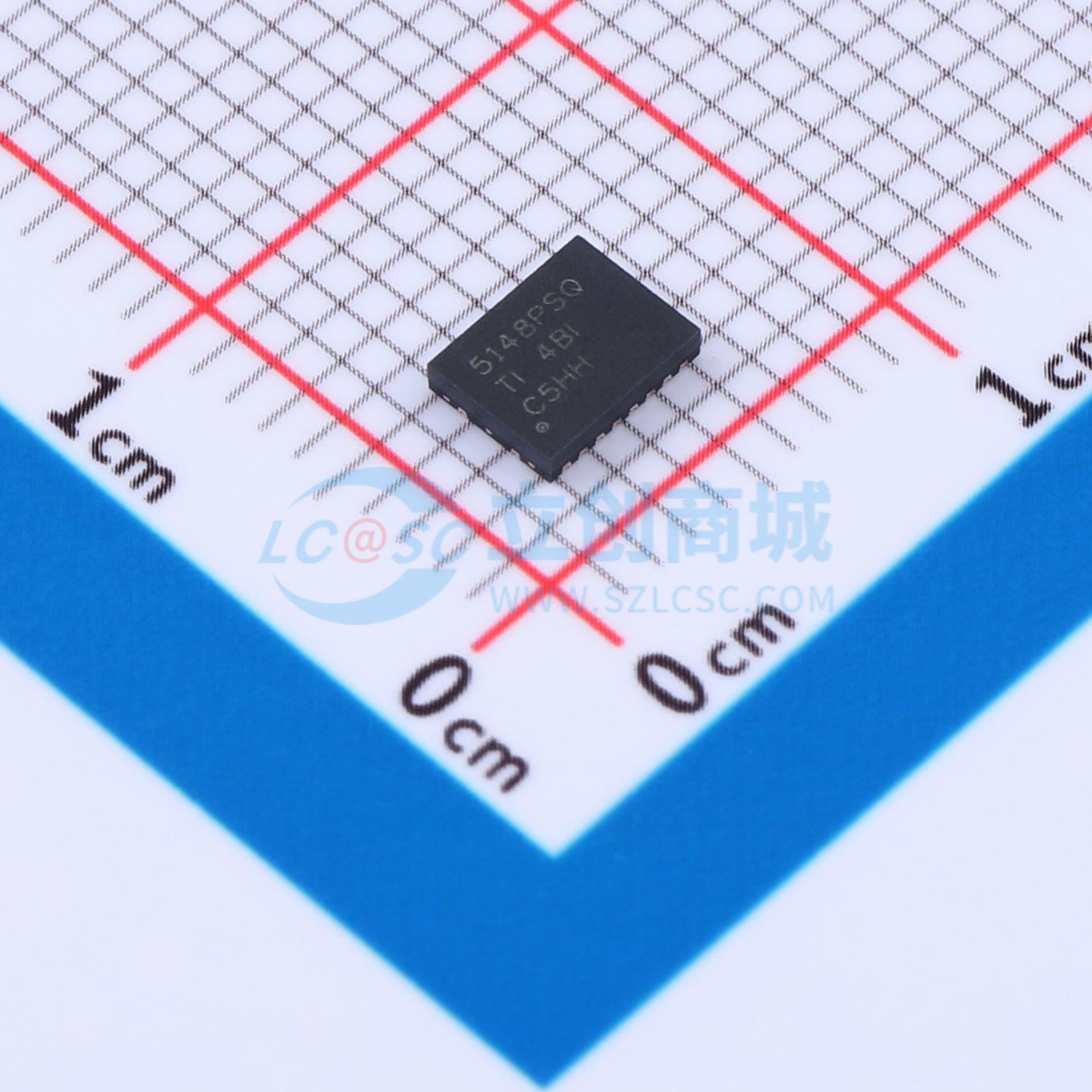

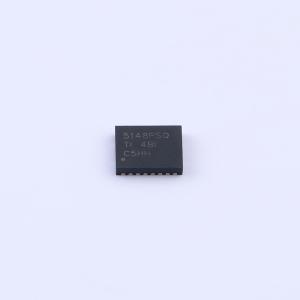

温馨提醒：图片仅供参考，商品以实物为准

LM5148PSQRGYRQ1

80V汽车同步降压DC/DC控制器，超低IQ和双随机扩频

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: LM5148PSQRGYRQ1
商品编号: C43351169
商品封装: VQFN-19(3x4.5)
包装方式: 编带
商品毛重: 0.935克(g)

商品参数

	属性	参数值
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	9.5uA
	开关管(内置/外置)	外置
	输出类型	可调和固定
	功能特性	外部补偿；打嗝限流；工作状态指示；内置LDO稳压器；轻载高效模式；EMI优化(抖频模式)；频率同步；过流保护

商品概述

LM5148-Q1是一款适用于大电流单输出应用的80V、超低IQ同步降压DC/DC控制器。该控制器采用峰值电流模式控制架构，易于环路补偿，瞬态响应快，负载和线性调节性能出色。LM5148-Q1可设置为双相模式（并联输出），为大电流应用提供精确的均流。该器件可在低至3.5V的输入电压下工作，必要时可工作在接近100%的占空比。LM5148-Q1具有独特的EMI降低功能，称为双随机扩频（DRSS）。结合低频三角调制和高频随机调制，分别降低低频段和高频段的EMI干扰。这种混合技术符合行业标准EMC测试中规定的多个分辨率带宽（RBW）设置。LM5148-Q1的其他特性包括最高150℃结温工作，用户可选择二极管仿真以降低轻负载条件下的电流消耗，用于故障报告和输出监测的开漏电源良好标志，精确使能输入，预偏置负载下单调启动，集成VCC偏置电源稳压器，内部3ms软启动时间，带自动恢复的热关断保护。LM5148-Q1控制器提供3.5mm × 5.5mm 24引脚VQFN和19引脚VQFN（4.50mm × 3.5mm）带可润湿侧翼引脚的散热增强封装，便于生产过程中的光学检测。对于需要在低压引脚和高压引脚之间增加引脚间距的高压应用，通过移除一个引脚将引脚间距增加到0.6mm。为增加VIN到裸露焊盘的间距，裸露焊盘尺寸缩小为1.7mm × 2.3mm。

商品特性

符合AEC-Q100汽车应用等级要求
器件温度等级1:环境工作温度范围-40℃ 至 +125℃
符合功能安全能力要求
可提供相关文档辅助功能安全系统设计
集成EMI抑制功能
可选择双随机扩频（DRSS）功能，可提升低频和高频段的EMI性能
针对CISPR 25 5级要求进行优化
用途广泛的同步降压DC/DC控制器
输入电压范围3.5V 至 80V
输出精度1%，支持固定3.3V、5V、12V输出，或0.8V 至 55V可调输出
最高结温150℃
关断模式电流2.3μA
空载休眠电流9.5μA
内部3ms软启动斜坡
可堆叠至两相
内置自举二极管
开关频率范围100kHz 至 2.2MHz
支持SYNC输入和SYNC输出功能
内置固有保护功能，提升设计鲁棒性
内置打嗝模式过流保护
具备ENABLE和PGOOD功能
具备VCC、VDDA和栅极驱动UVLO保护
支持内部或外部环路补偿
带迟滞的热关断保护
提供带可润湿侧翼的VQFN-24封装
提供VQFN-19封装，可增加高压引脚间距

应用领域

汽车电子系统
高级驾驶辅助系统（ADAS）
车载信息娱乐系统与仪表组
车身电子

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~80V
	输出电压	3.3V；800mV~55V；5V；12V
	开关频率	100kHz~2.2MHz
	工作温度	-40℃~+125℃
	同步整流	是
