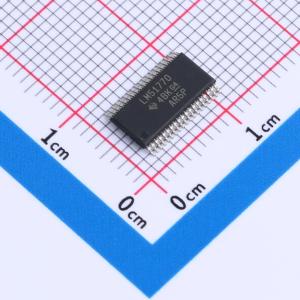

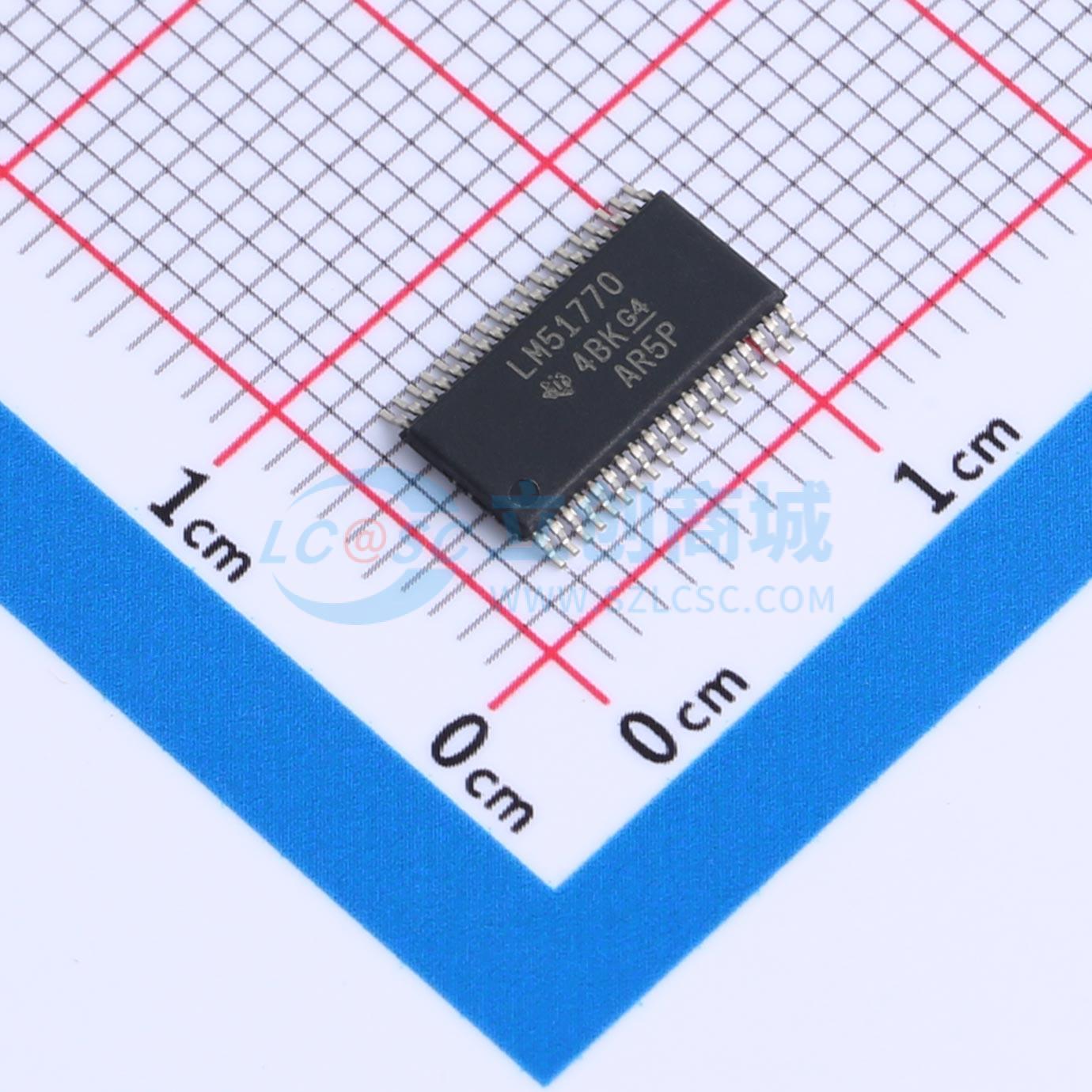

温馨提醒：图片仅供参考，商品以实物为准

LM51770DCPR

升降压型 2.9V~78V

描述: 是一款四开关降压/升压控制器。无论输入电压是高于、等于还是低于调节后的输出电压，该器件均可提供稳定的输出电压。在省电模式下，该器件具有低静态电流，因此可在低输出负载条件下实现高效率。在省电模式下，该器件在整个输出电流范围内支持接近99%的高效率。以固定开关频率运行，该开关频率可通过RT或SYNC引脚设置。在降压、升压和降压/升压运行期间，开关频率保持不变。集成的可选平均电流监测器可帮助监测并限制输入和输出电流。此功能还支持使用恒流(CC)和恒压(CV)模式为备用电源元件（如电池或电容器）充电。
品牌名称: TI(德州仪器)
商品型号: LM51770DCPR
商品编号: C43351171
商品封装: HTSSOP-38-EP
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

	属性	参数值
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	60uA
	开关管(内置/外置)	外置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；外部补偿；频率同步；可调软启动；过流保护；输出电压跟随；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

LM51770x是一款78V宽VIN双向四开关降压/升压控制器。无论输入电压是高于、等于还是低于调节后的输出电压，该器件均可提供稳定的输出电压。在省电模式下，该器件具有低静态电流，因此可在低输出负载条件下实现高效率。在省电模式下，该器件支持在整个输出电流范围内实现接近99%的出色效率。LM51770x以固定的开关频率运行，频率是通过RT或SYNC引脚进行设置。在降压、升压和降压/升压运行期间，开关频率保持不变。集成的可选平均电流监测器可帮助监测并限制LM51770x的输入和输出电流。此功能还支持使用恒流(CC)和恒压(CV)模式为备用电源元件（如电池或电容器）充电。

商品特性

宽输入电压范围（3.5V至78V，最大值为 85V）
V(BIAS) > 3.5V 时，最小值为 2.8V
输出电压范围为3.3V至78V
低关断IO(3μA)
低工作IQ(60μA)
3% 的反向电流限制精度可实现精确的充电电流
平均输入和输出电流监测器或限制器
对PWM或模拟输入信号进行输出电压动态跟踪
可选的省电模式 (PSM) 可实现高轻负载效率
两个集成式高压电源LDO，支持自动选择
在所有工作模式下（升压、降压/升压、降压）频率固定
可选的强制 PWM 模式
开关频率高达 1.8MHz 可实现小解决方案和元件尺寸
外部时钟同步
可选展频运行
可调节欠压保护
断续过流保护和短路保护

应用领域

非隔离式直流/直流电源（商用直流/直流、远程无线电单元、电机驱动控制）
备用电源系统（备用电池、消防安全）
工业PC（单板计算机）
医疗PSU（制氧机）
以太网供电（路由器）
太阳能电源（太阳能充电控制器）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.9V~78V
	输出电压	3.3V~78V
	开关频率	100kHz~1.8MHz
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
