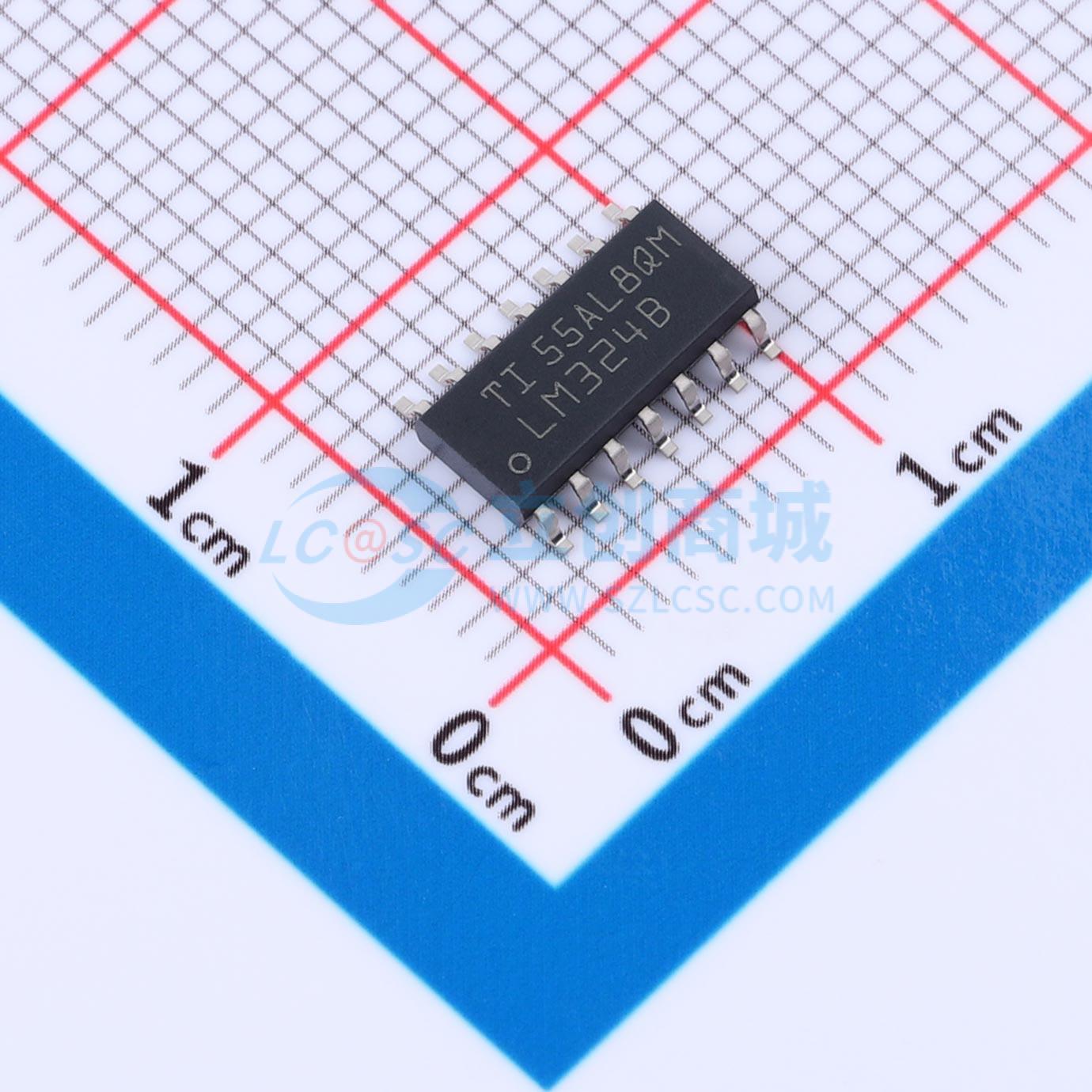

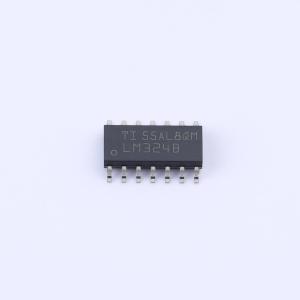

温馨提醒：图片仅供参考，商品以实物为准
LM324BIDR
四路运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM324BIDR
- 商品编号
- C43351139
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.5202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 增益带宽积(GBW) | 1.2MHz | |
| 输入失调电压(Vos) | 600uV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 10nA | |
| 输入失调电流(Ios) | 500pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 240uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-2.5V；2.5V~18V |
商品概述
LM324B 和 LM2902B 是行业标准运算放大器 LM324 和 LM2902 的下一代版本，器件内置四个 36V 高压运算放大器。这些器件为成本敏感型应用提供了出色的性价比，特性包含典型值 600μV 的低失调电压、共模输入范围可达地电位，以及高差分输入电压能力。LM324B 和 LM2902B 为单位增益稳定，最大失调电压为 3mV（LM324BA 和 LM2902BA 最大为 2mV），每个放大器的典型静态电流为 240μA。高 ESD 等级（2kV HBM 和 1.5kV CDM）以及集成 EMI 和 RF 滤波器，使 LM324B 和 LM2902B 可用于条件苛刻、环境恶劣的应用中。
商品特性
- 下一代LM324B和LM2902B
- B版本规格得到改进
- B、BA版本电源范围为 3V 至 36V
- 输入失调电压低:BA版本±2mV，B版本3mV
- ESD等级:2kV（HBM），1.5kV（CDM）
- EMI抑制:集成RF和EMI滤波器
- 在 -40℃ 至 +125℃ 温度范围内，输入偏置电流最大为 50nA
- 共模输入电压范围包含V-
- 差分输入电压可高达电源电压
- 双路B版本产品参见LM358B和LM2904B
应用领域
- 商用网络和服务器电源单元
- 多功能打印机
- 电源和移动充电器
- 台式电脑和主板
- 室内和室外空调
- 洗衣机、干衣机和冰箱
- 交流逆变器、组串逆变器、集中逆变器和电压频率驱动器
- 不间断电源
