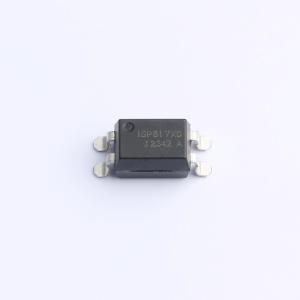

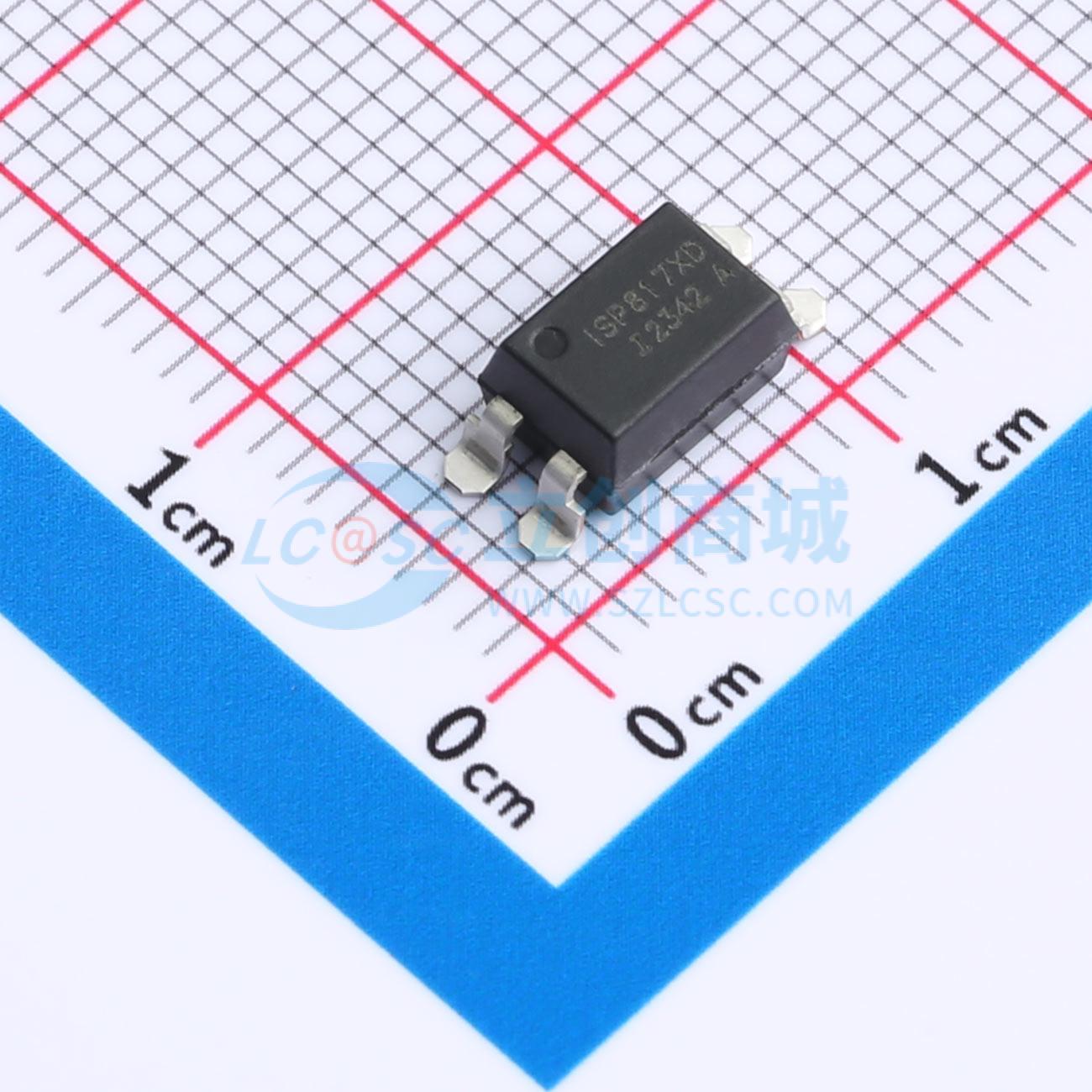

ISP817XDSMT&R-Cu-AXW实物图
  • ISP817XDSMT&R-Cu-AXW商品缩略图
  • ISP817XDSMT&R-Cu-AXW商品缩略图
  • ISP817XDSMT&R-Cu-AXW商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

ISP817XDSMT&R-Cu-AXW

高隔离度光电耦合器

描述
输入类型:DC，输出类型：光电晶体管，隔离电压(rms): 5KV，CTR: 300~600，SMD4, 铜脚
品牌名称
ISOMICRON(安芯微半导体)
商品型号
ISP817XDSMT&R-Cu-AXW
商品编号
C42432165
商品封装
SMD-4P​
包装方式
编带
商品毛重
0.5363克(g)

商品参数

属性参数值
商品目录晶体管输出光耦
输入类型DC
输出类型光电三极管
正向压降(Vf)1.4V
输出电流50mA
隔离电压(Vrms)6kV
直流反向耐压(Vr)6V
负载电压80V
输出通道数1
属性参数值
集射极饱和电压(VCE(sat))60mV@1mA,20mA
上升时间(tr)3us
下降时间4us
工作温度-40℃~+110℃
电流传输比(CTR)最小值300%
电流传输比(CTR)最大值/饱和值600%
正向电流(If)60mA
功能特性-

商品概述

ISP817系列产品将铝镓砷红外发射二极管作为发射器，与硅平面光电晶体管探测器光耦合，封装于具有不同引脚成型选项的塑料DIP4封装中。凭借坚固的共面双模结构，该系列提供了最稳定的隔离特性。

商品特性

  • 高隔离度 6000 VRMS
  • 电流传输比灵活可选，详见订购信息
  • 直流输入，晶体管输出
  • 工作温度范围 -40 °C 至 110 °C
  • 符合REACH标准
  • 无卤素
  • MSL 1级
  • 符合UL-UL1577标准
  • 符合VDE-EN60747-5-5 (VDE0884-5) 标准
  • 符合CQC - GB4943.1, GB8898标准

应用领域

  • 开关电源
  • 可编程控制器
  • 家用电器
  • 办公设备
