温馨提醒：图片仅供参考，商品以实物为准

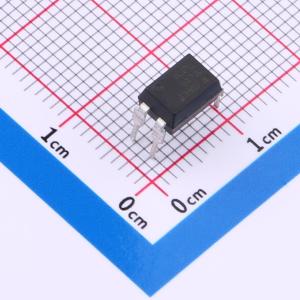

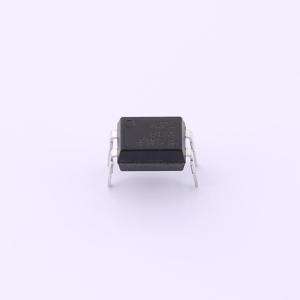

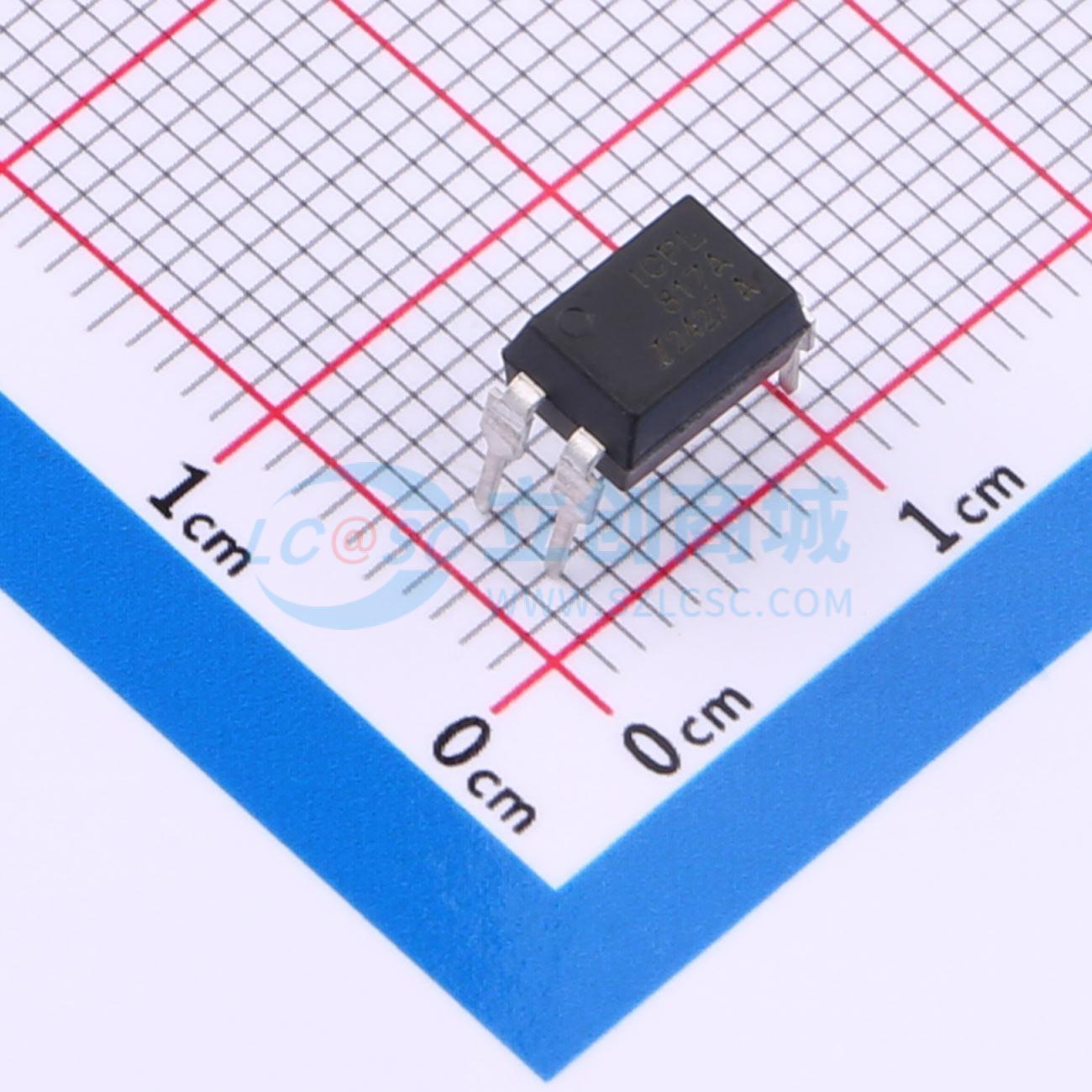

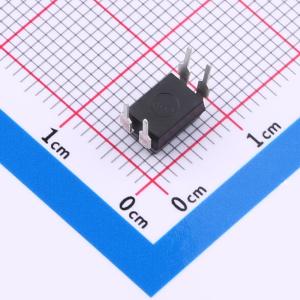

ICPL-817-00AEAXW
高隔离度光电耦合器
- 描述
- 输入类型:DC，输出类型：光电晶体管，隔离电压(rms): 5KV，CTR: 80~160，DIP4
- 商品型号
- ICPL-817-00AEAXW
- 商品编号
- C42432284
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.426519克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.24V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 60mV@1mA,20mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 4us | |
| 工作温度 | -40℃~+110℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 160% | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
ICPL-817系列将AlGaAs红外发射二极管作为发射器，该发射器与采用塑料DIP4封装并具有不同引脚成型选项的硅平面光电晶体管探测器光耦合。凭借坚固的共面双模结构，该系列提供了最稳定的隔离特性。
商品特性
- 高隔离度5000 VRMS
- CTR灵活性可选，参见订购信息
- 直流输入，晶体管输出
- 工作温度范围 -40 °C 至 110 °C
- 符合REACH法规
- 无卤素
- MSL等级1
应用领域
- 开关电源
- 可编程控制器
- 家用电器
- 办公设备
