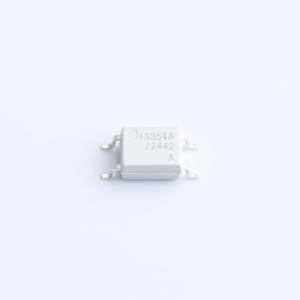

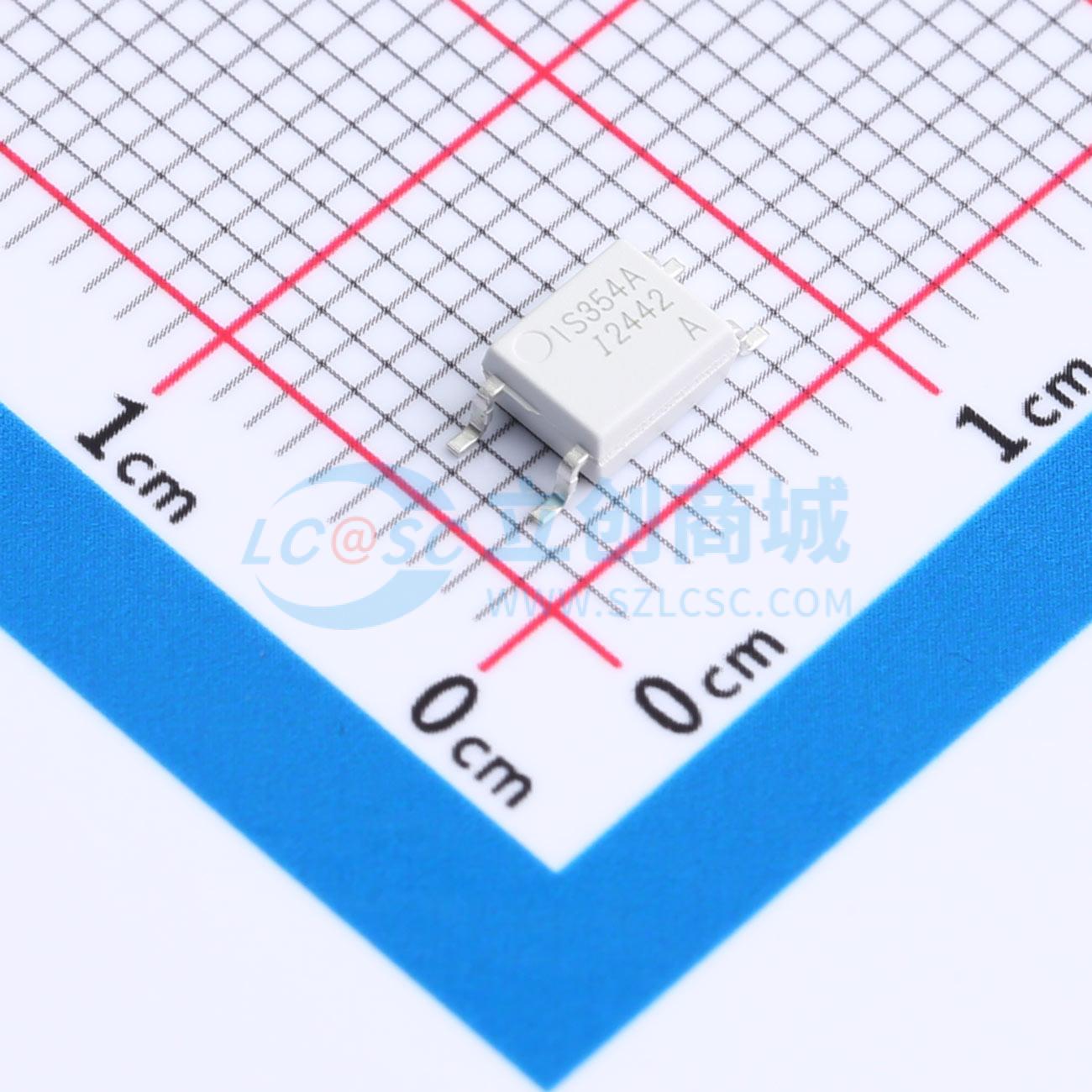

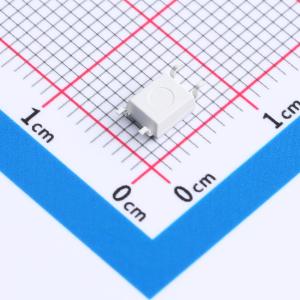

IS354A-AXW
高隔离度光电耦合器
- 描述
- 输入类型:AC，输出类型：光电晶体管，隔离电压(rms): 3750V，CTR: 50~150，SOP4
- 商品型号
- IS354A-AXW
- 商品编号
- C42432163
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.2026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.24V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 70mV@1mA,20mA | |
| 上升时间(tr) | 5us | |
| 下降时间 | 6us | |
| 工作温度 | -40℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 150% | |
| 正向电流(If) | 60mA | |
| 功能特性 | 集成反并联LED |
商品概述
IS354x系列将两个AlGaAs红外发射二极管作为交流输入，在塑料SOP4封装内与硅平面光电晶体管探测器进行光耦合。凭借坚固的共面双模结构，该系列提供了最稳定的隔离特性。
商品特性
- 高隔离度3750 VRMS
- 电流传输比灵活可选，请参阅订购信息
- 交流输入，晶体管输出
- 工作温度范围 -40 °C 至 110 °C
- 符合REACH、ROHS标准
- 无卤
- MSL等级1
- 认证：UL-UL1577、VDE - EN60747-5-5(VDE0884-5)、CQC-GB4943.1
应用领域
- AC线路监控
- 可编程控制器
- 电话线路接口
- 系统设备
- 测量仪器
