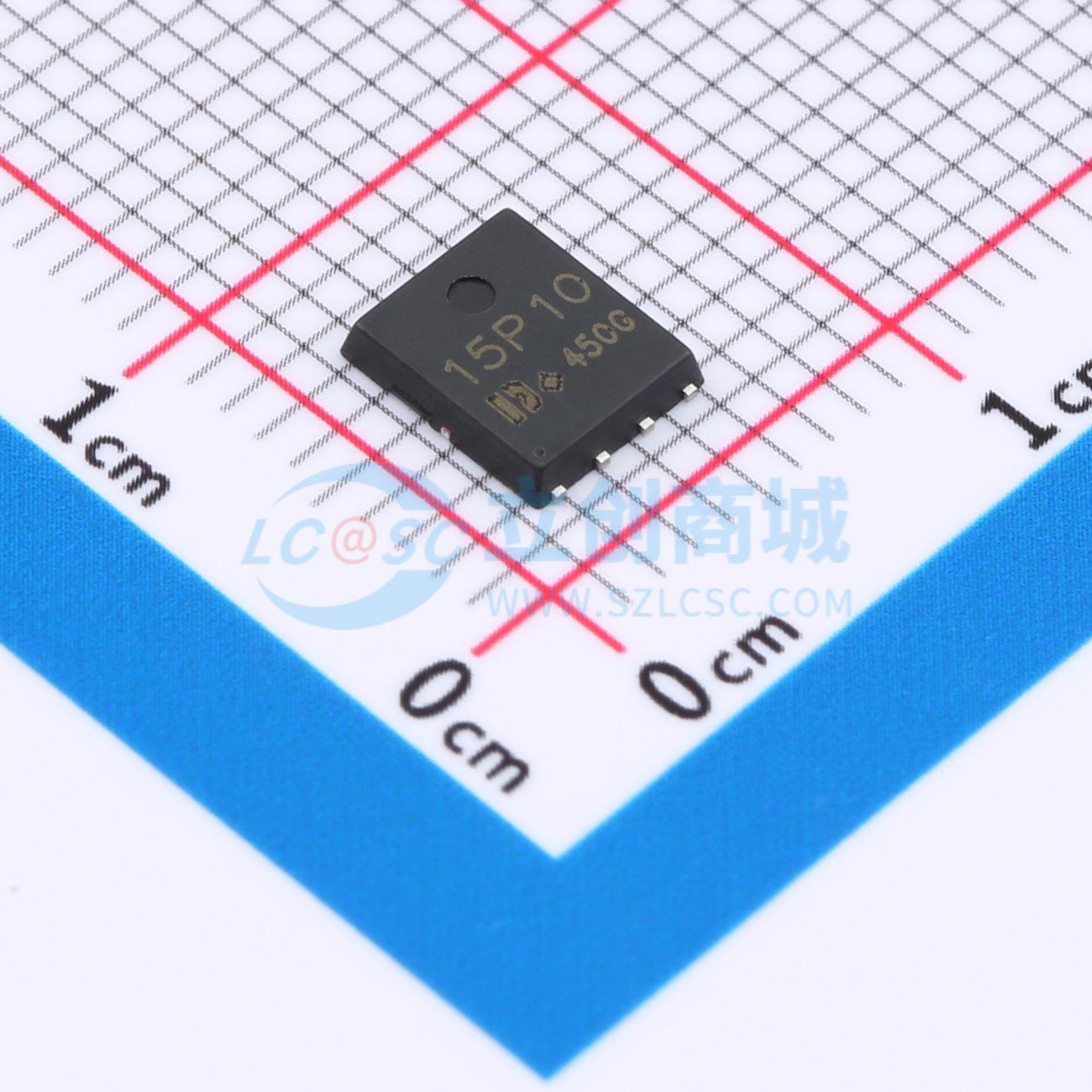

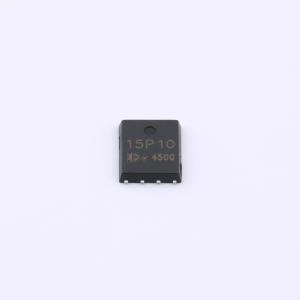

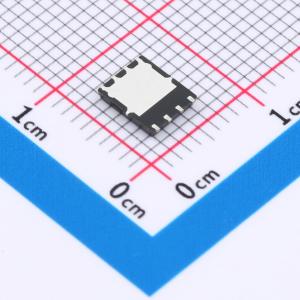

温馨提醒：图片仅供参考，商品以实物为准
DON15P10
P沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P管/-100V/-15A/180mΩ/(典型142mΩ）
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DON15P10
- 商品编号
- C42420920
- 商品封装
- DFN5x6-8
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 180mΩ@10V | |
| 耗散功率(Pd) | 56W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 9nC | |
| 输入电容(Ciss) | 529pF | |
| 反向传输电容(Crss) | 19pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品概述
这款P沟道MOSFET采用先进的沟槽技术和设计,可在低栅极电荷的情况下提供出色的导通电阻RDS(on)。它可用于各种应用。
商品特性
- VDS = -100 V,ID = -15 A,VGS = -10 V时RDS(ON) < 180 mΩ(典型值:142 mΩ)
- 低栅极电荷
- 有环保型器件可供选择
- 采用先进的高单元密度沟槽技术,实现超低导通电阻RDS(ON)
- 封装散热性能良好
- 湿度敏感度等级为3级(MSL3)
应用领域
- PWM应用-负载开关-便携式/台式PC的电源管理-DC/DC转换
