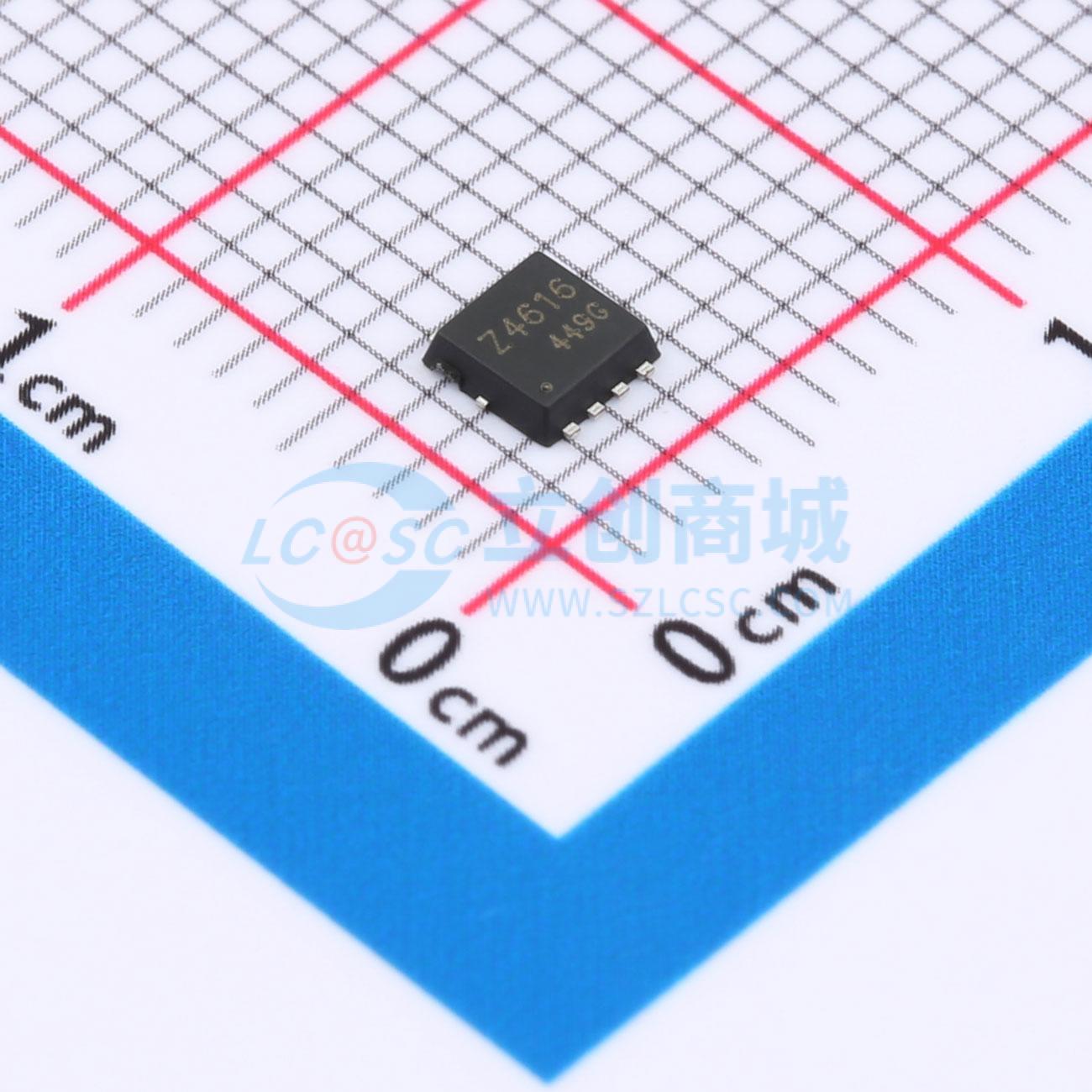

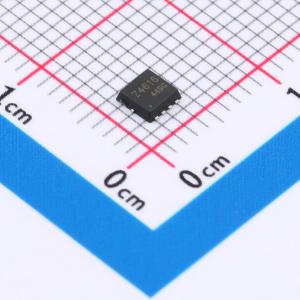

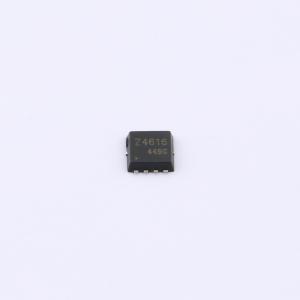

DOZ4616
N+P沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N+P管/30V/10A/13mΩ/(典型11mΩ）
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DOZ4616
- 商品编号
- C42420931
- 商品封装
- DFN3x3-8D
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 25mΩ@10V | |
| 耗散功率(Pd) | 5.6W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 50nC@10V | |
| 输入电容(Ciss) | 580pF | |
| 反向传输电容(Crss) | 92pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | - |
商品概述
这款N+P沟道MOSFET采用先进的沟槽技术和设计,可在低栅极电荷下实现出色的导通电阻(RDS(on))。它可用于多种应用场景。
商品特性
- N沟道:VDS = 30 V,ID = 10 A,在VGS = 10 V时,RDS(ON) < 13 mΩ
- P沟道:VDS = -30 V,ID = -12 A,在VGS = -10 V时,RDS(ON) < 25 mΩ
- 低栅极电荷。
- 提供环保型器件。
- 采用先进的高单元密度沟槽技术,实现超低导通电阻(RDS(ON))。
- 封装散热性能出色。
应用领域
- 功率因数校正-开关模式电源-LED驱动器
