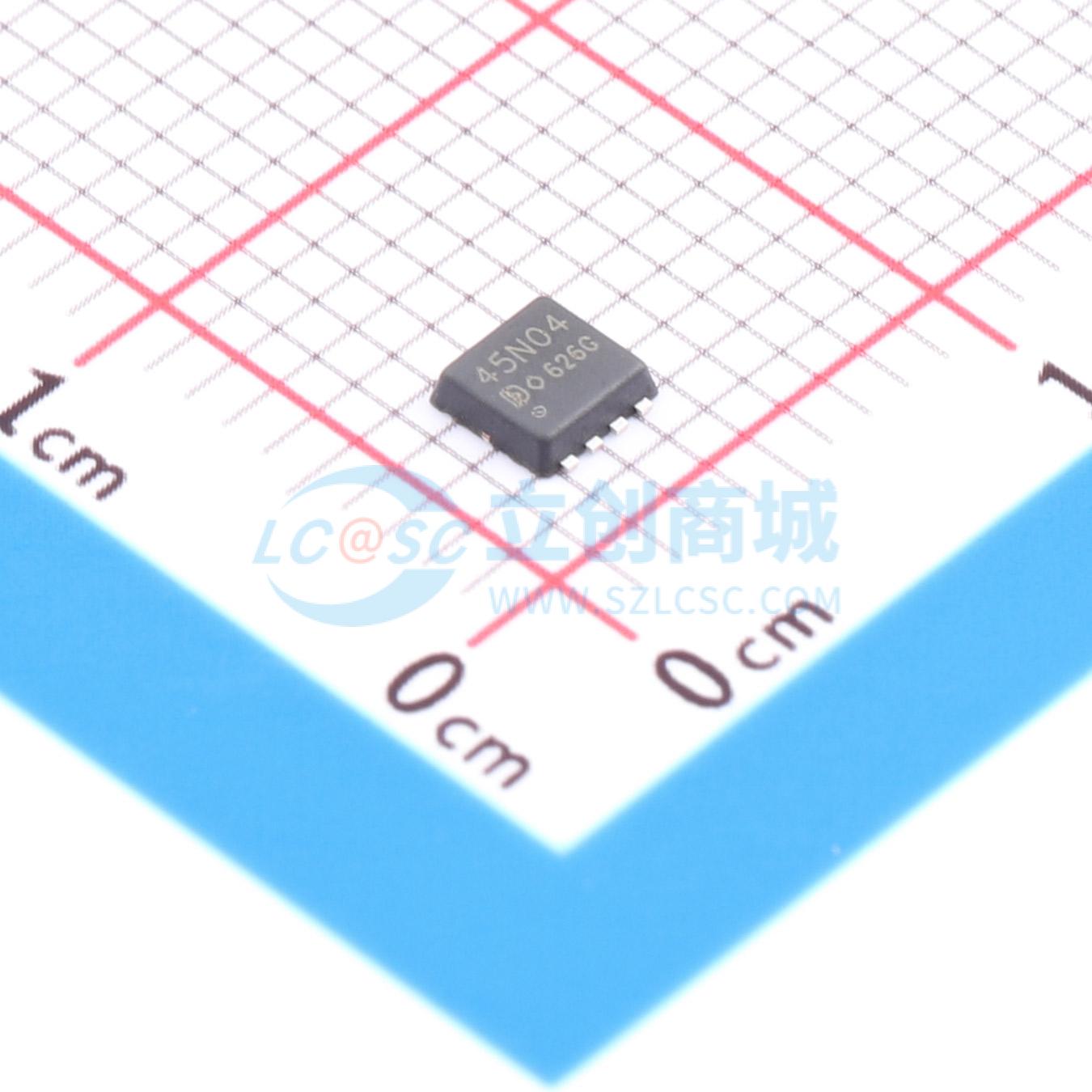

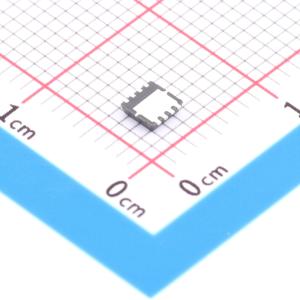

温馨提醒：图片仅供参考，商品以实物为准
DOZ45N04
采用先进SGT技术、低栅极电荷的N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SGT工艺/N管/40V/45A/7mΩ/(典型6.5mΩ）
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DOZ45N04
- 商品编号
- C42420927
- 商品封装
- DFN3x3-8
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 11mΩ | |
| 耗散功率(Pd) | 20W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 12nC@10V | |
| 输入电容(Ciss) | 660pF | |
| 反向传输电容(Crss) | 29.4pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
这款N沟道MOSFET采用先进的SGT技术和设计,可在低栅极电荷的情况下实现出色的RDS(ON)。它可用于多种应用场景。
商品特性
- VDS = 40 V,ID = 45 A,RDS(ON) < 7 m Ω(VGS = 10 V时,典型值为 6.5 m Ω)
- 低栅极电荷
- 提供环保器件
- 采用先进的高单元密度沟槽技术,实现超低 RDS(ON)
- 采用散热性能良好的优质封装
- MSL3
