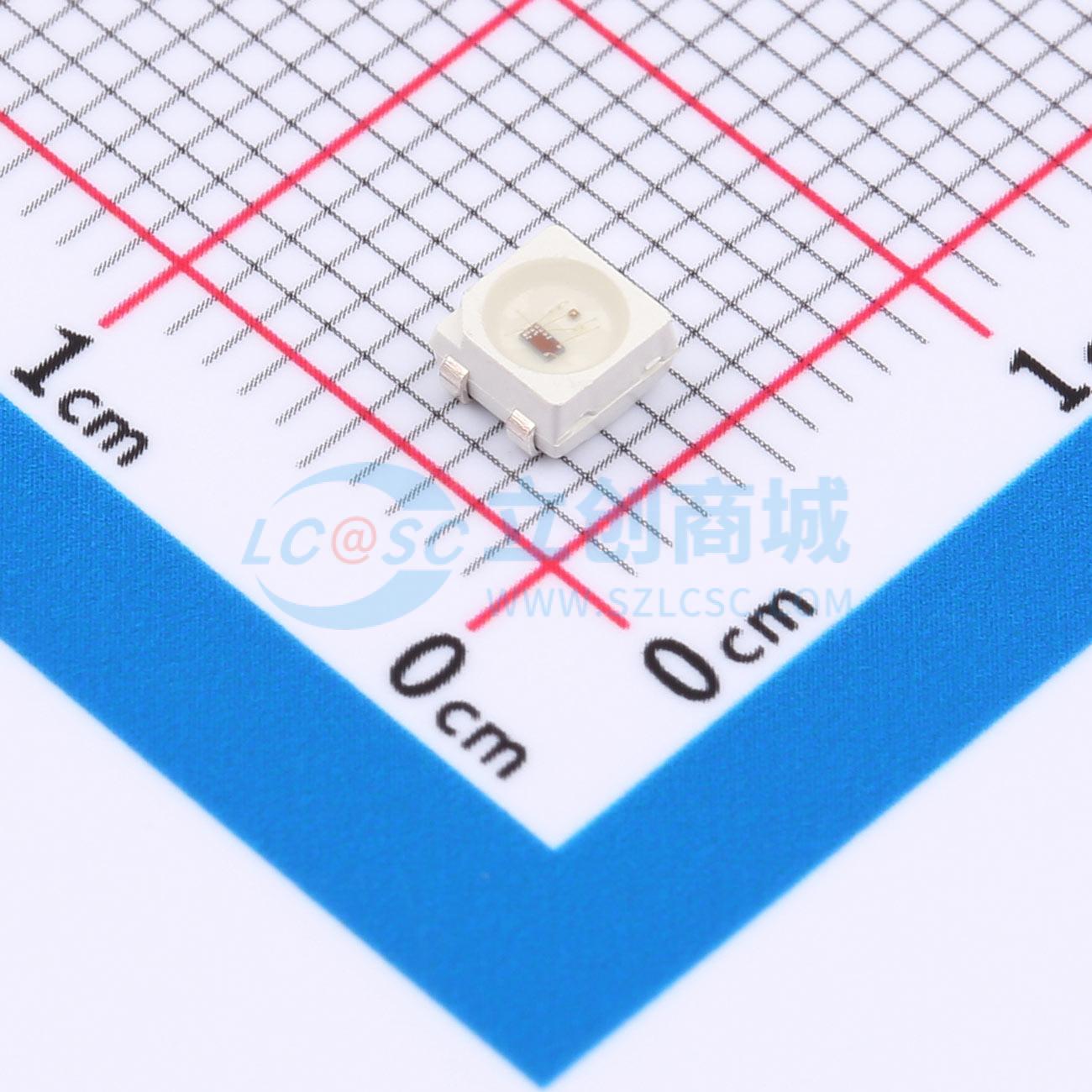

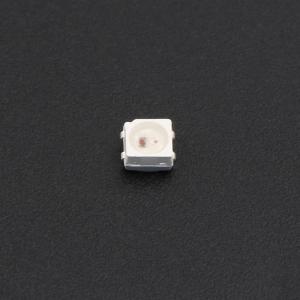

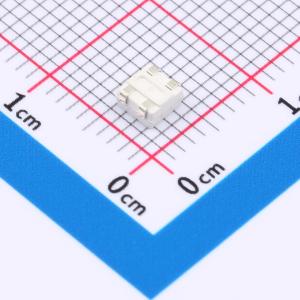

WS2812B-MINI-JT01/W
RGB三色灯珠，3535RGB集成光源内置IC幻彩灯珠单点单控5V，用于充电桩，小家电，扫地机，机器人，钢琴，乐器，机箱风扇等
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- RGB三色灯珠，3535RGB集成光源内置IC幻彩灯珠单点单控5V，用于充电桩，小家电，扫地机，机器人，钢琴，乐器，机箱风扇等
- 品牌名称
- worldsemi
- 商品型号
- WS2812B-MINI-JT01/W
- 商品编号
- C42417599
- 商品封装
- SMD3535-4P
- 包装方式
- 编带
- 商品毛重
- 0.1185克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~625nm | |
| 主波长-绿 | 518nm~525nm | |
| 主波长-蓝 | 447nm~455nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 3.7V~5.3V | |
| 静态电流 | 0.6mA | |
| 透镜颜色 | - | |
| 抗静电能力 | 4000V | |
| 载带方式 | - | |
| 工作温度 | - | |
| PWM频率 | 2kHz | |
| 灯头类型 | - | |
| 发光角度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 3.46mm | |
| 宽度 | 3.46mm | |
| 高度 | 1.9mm | |
| 脚间距 | - | |
| 功能特性 | 内置上电复位电路；集成智能反向连接保护功能；内置掉电复位电路 | |
| 峰值波长-红 | - | |
| 峰值波长-绿 | - | |
| 峰值波长-蓝 | - | |
| 发光强度-红 | 250mcd~370mcd | |
| 发光强度-绿 | 780mcd~1180mcd | |
| 发光强度-蓝 | 80mcd~130mcd | |
| 传输延迟 | 300ns | |
| 上升时间 | - | |
| 下降时间 | 120us |
商品概述
WS2812B-MINI是一款集控制电路与发光电路于一体的智能外控LED光源系列产品。每个LED元件即为一个像素点，内部集成了智能数字接口数据锁存、信号整形放大驱动电路、高精度内部振荡器以及可编程定电流控制部分，有效保证了像素点光色高度一致。数据协议采用单线归零码通讯方式。像素点上电复位后，通过DIN端接收控制器数据，首个像素点提取并锁存前24位数据，剩余数据经内部整形放大后通过DO端口转发至下一级联像素点，每经过一个像素点，信号减少24位。采用自动整形转发技术，使得级联像素点数量不受信号传送限制，仅受信号传输速度制约。端口扫描频率高达2KHz，在高清摄像头捕捉下无闪烁现象，适用于高速移动产品。RESET时间大于280μs，中断不会引起误复位，可支持更低频率、成本更低的MCU。LED具有低电压驱动、环保节能、亮度高、散射角度大、一致性好、超低功耗及超长寿命等优点。将控制电路集成于LED上，使电路更简单、体积更小、安装更简便。
商品特性
- 控制电路与LED点光源共用单一电源。
- 控制电路与RGB芯片集成于3535封装内，构成完整的外控像素点。
- 内置信号整形电路，每个像素点接收信号后经波形整形再输出，确保线路波形畸变不会累积。
- 内置上电复位和掉电复位电路。
- 每个像素点的三基色可实现256级亮度调节，完成16777216种颜色的全真色彩显示。
- 端口扫描频率为2KHz。
- 采用串行级联接口，仅通过一根信号线即可完成数据的接收与解码。
- 在30帧/秒的刷新速率下，级联数不小于1024点。
- 数据发送速度可达800Kbps。
- 光色高度一致，性价比高。
- 电源反接不会导致损坏。
- 外围无需包含电容在内的任何电子元器件。
应用领域
- 消费性电子产品
- LED灯饰亮化
- 电脑及周边设备
- 游戏设备
- 各种电器设备
