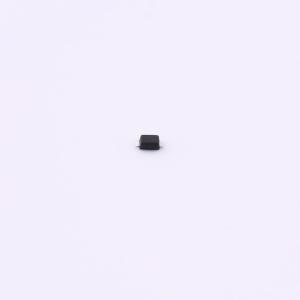

温馨提醒：图片仅供参考，商品以实物为准
HBSD5C051U
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器件（TVS/ESD）具有IPP 4A的脉冲电流承受能力，能够在瞬时高电流事件中提供有效保护。其VRWM为5V，确保在常规工作电压下保持稳定性能，适合低电压应用场景。特别值得注意的是，该器件拥有极低的电容CJ，仅为0.35pF，几乎不对信号产生影响，非常适合高速数据传输线路的保护需求。作为1通道Bi双向类型的保护元件，它可以处理双向电压波动，确保信号线路上的数据完整性和设备安全。此款产品适用于需要高效防护和信号保真的电子装置接口。
- 商品型号
- HBSD5C051U
- 商品编号
- C42416224
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.016552克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 80W | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF |
商品概述
采用超小型扁平引线SOD-523塑料封装的双向低电容静电放电保护二极管，旨在保护信号线路免受静电放电和其他瞬态事件的损害。
商品特性
- 超低电容0.35 pF（典型值）
- 反向关断电压：最大5V
- 低漏电流：nA级别
- 响应时间典型值小于1 ns
- 符合IEC61000-4-2标准第4级静电放电保护
应用领域
- 高速数据线路
- 智能手机
- 显示端口
- MDDI端口
- USB端口
- 数字视频接口
- PCI Express 与串行SATA端口
