温馨提醒：图片仅供参考，商品以实物为准

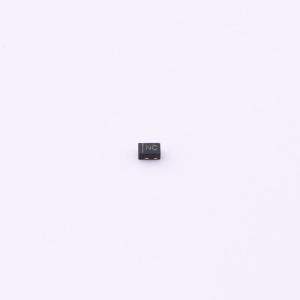

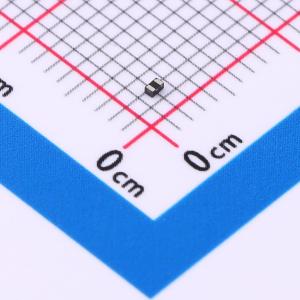

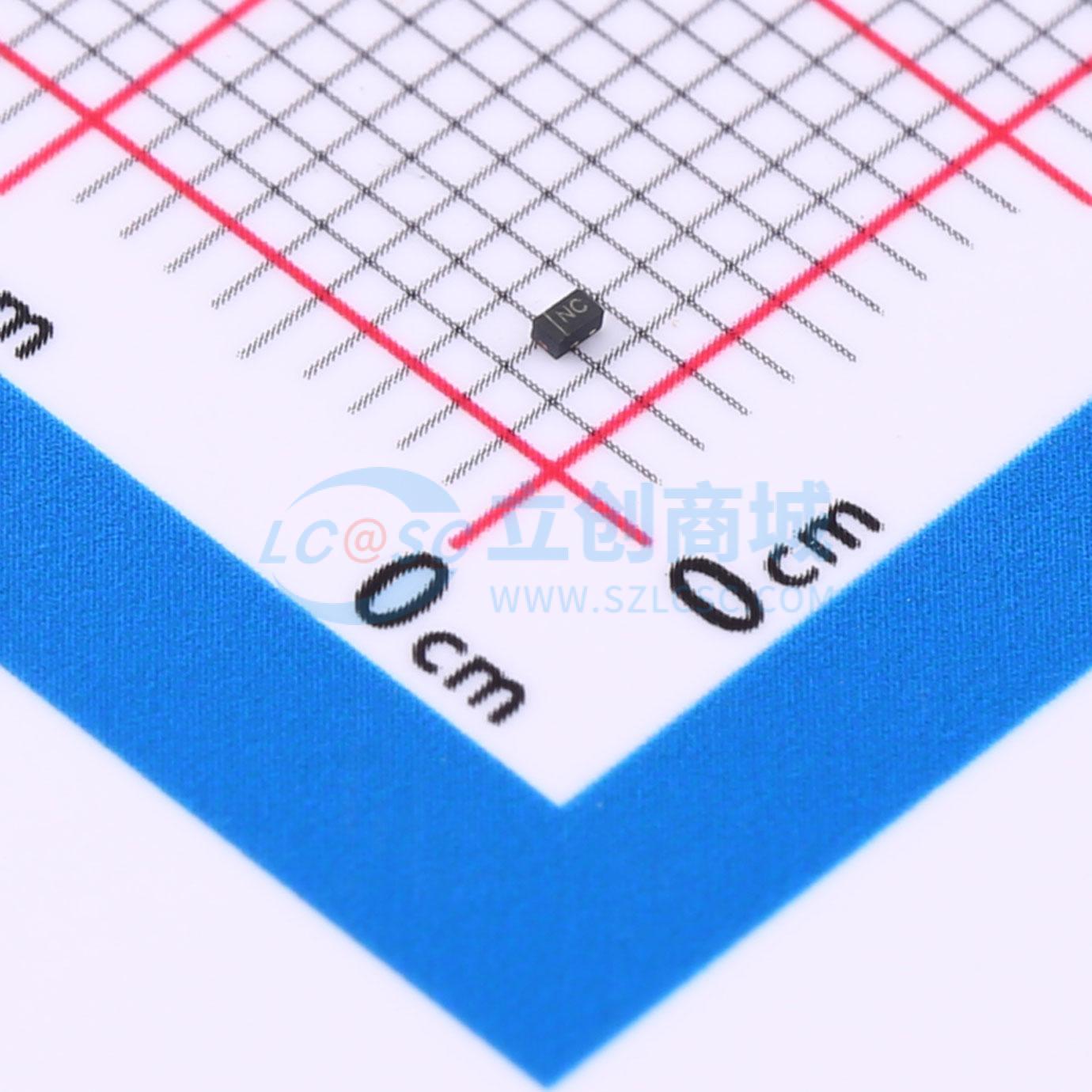

SPHV15-01KTG-HXY
双向ESD 15V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此静电和浪涌保护器件属于TVS/ESD类别，采用Uni单向设计，适用于单通道保护。它具备4A的IPP峰值脉冲电流承受能力，能有效抵御瞬时高能量冲击。其工作电压（VRWM）为12V，在常规操作条件下保持稳定断开状态，同时能够迅速响应异常电压。该保护器拥有28pF的电容值（CJ），在提供必要保护的同时，对信号完整性影响较小。这款器件非常适合用于需要稳定电压环境与数据安全性的设备中，例如通信接口或消费电子产品，以防止静电放电和其他瞬态过电压事件可能造成的损害。
- 商品型号
- SPHV15-01KTG-HXY
- 商品编号
- C42416213
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.010513克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 35V | |
| 峰值脉冲功率(Ppp) | 250W@8/20us | |
| 击穿电压(VBR) | 16.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 13pF |
商品概述
SPHV15 - 01KTG可保护敏感半导体组件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为容易受到ESD影响的设计提供了一流的保护。 它使设计人员能够在不适合使用阵列的应用中灵活保护一条单向线路。 封装为DFN1006 - 2L
商品特性
- 高速数据线的瞬态保护
- IEC 61000 - 4 - 2（ESD）：±8kV（接触），±15kV（空气）
- IEC 61000 - 4 - 4（EFT）：40A（5/50 ns）
- 峰值功率耗散：150W（8/20μs）
- 工作电压：12V
- 超小封装（1.0mm×0.6mm×0.5mm）
- 保护一条数据、控制线
- 低电容：45pF（典型值）
- 低钳位电压
- 低泄漏电流
