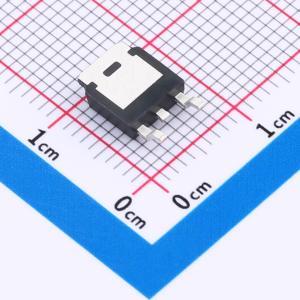

温馨提醒：图片仅供参考，商品以实物为准
ESNQ07R086
N沟道，68V，80A，6.6mΩ@10V,30A，2.9V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- ESNQ07R086 是 N 沟道增强型 MOS 场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的 RDS(ON)。该器件适用于 DC-DC 转换、电源开关和充电电路
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESNQ07R086
- 商品编号
- C42412312
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.43592克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 68V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 6.6mΩ@10V | |
| 耗散功率(Pd) | 147W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.9V | |
| 栅极电荷量(Qg) | 35nC@10V | |
| 输入电容(Ciss) | 4.065nF | |
| 反向传输电容(Crss) | 230pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 266pF |
商品概述
ESNQ07R086是N沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计,可在低栅极电荷的情况下提供出色的RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路。标准产品ESNQ07R086为无铅产品。
商品特性
- 68V,RDS(ON) = 6.6 m Ω(典型值)@ VGS = 10 V
- 采用沟槽MOSFET技术
- 高密度单元设计,实现低RDS(ON)
- 材料:无卤素
- 可靠耐用
- 具备雪崩额定值
- 低漏电流
应用领域
- PWM应用
- 负载开关
- 便携式/台式电脑的电源管理
- DC/DC转换
