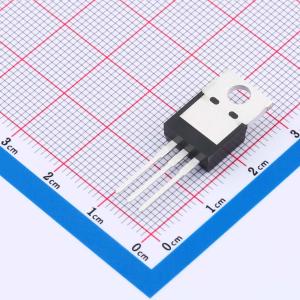

ESE6080A
N沟道，60V，58.6A，7mΩ@10V,20A，1.6V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 描述
- ESE6080A 是 N 沟道增强型 MOS 场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻 RDS(ON)。该器件适用于 DC - DC 转换、电源开关和充电电路
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESE6080A
- 商品编号
- C42412247
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.864克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 58.6A | |
| 导通电阻(RDS(on)) | 7mΩ@10V；8.5mΩ@4.5V | |
| 耗散功率(Pd) | 58.4W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 77nC@10V | |
| 输入电容(Ciss) | 2.876nF | |
| 反向传输电容(Crss) | 180pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 201pF |
商品概述
ESE6080A是N沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计,可在低栅极电荷下提供出色的RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路。标准产品ESE6080A为无铅产品。
商品特性
- 60V,RDS(ON) = 7 mΩ(典型值)@VGS=10V
- RDS(ON) = 8.5 mΩ(典型值)@VGS = 4.5 V
- 高密度单元设计,实现低RDS(ON)
- 材料:无卤素
- 可靠耐用
- 雪崩额定
- 低漏电流
应用领域
- PWM应用
- 负载开关
- 便携式/台式PC的电源管理
- DC/DC转换
