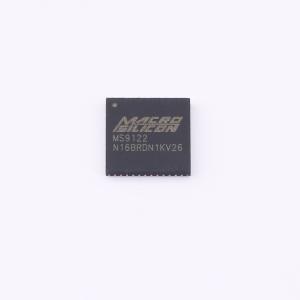

MS9122
MS9122
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS9122 是一款USB 单芯片投屏器，内部集成了USB2.0 控制器和数据收发模块、HD 数据接口和音视频处理模块。MS9122 可以通过USB 接口显示或者扩展PC、智能手机、平板电脑的显示信息到更大尺寸的显示设备，支持HD 视频接口。
- 商品型号
- MS9122
- 商品编号
- C42374503
- 商品封装
- QFN-48-EP(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | - | |
| 数据接口 | SPI；I2C；I2S |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | - | |
| 工作电压 | 3.15V~3.55V | |
| 工作温度 | 0℃~+70℃ |
商品概述
MS9122 是一款USB 单芯片投屏器，内部集成了USB2.0 控制器和数据收发模块、HD 数据接口和音视频处理模块。MS9122 可以通过USB 接口显示或者扩展PC、智能手机、平板电脑的显示信息到更大尺寸的显示设备，支持HD 视频接口。
商品特性
- 视频输出：
- 支持HD 输出
- 最大输出分辨率：1920×1080@60Hz
- 支持EDID/HPD 处理
- 音频：
- 默认48KHz/16bit 立体声
- 支持I²S 和HD 输出
- USB2.0：
- 内建高速USB2.0 USB Device
- 内建USB 视频处理
- USB 音频：UAC 扬声器48KHz 立体声
- 操作系统支持：
- Windows 7/8/10/11
- Android 5.1 或以上
- macOS 10.15 或以上
- Linux
- 时钟处理：
- 仅需要一个24MHz 的晶振
- 内建PLL 电路
- 供电与复位：
- 内建3.3V&1.2V 电源处理
- 内建上电复位电路
- 封装：
- QFN - 48 (7mm×7mm)
- 无铅，符合ROHS
应用领域
- USB 转HD 连接器
- USB 扩展器
