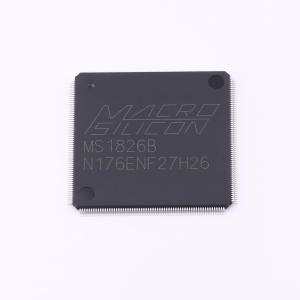

MS1826B

描述: MS1826B是一款多功能视频处理器，包含4路独立HD音视频输出通道、1路HD音视频输入通道以及1路独立可配置为输入或者输出的SPDIF、I2S音频信号。支持4个独立的字库定制型OSD；可处理隔行和逐行视频或者图形输入信号；有四路独立视频播放引擎可支持视频多路播放。该产品提供了高质量的视频输出，有解隔行输入、视频增强，以及帧率转换的处理能力。
品牌名称: Macrosilicon(宏晶微)
商品型号: MS1826B
商品编号: C42374618

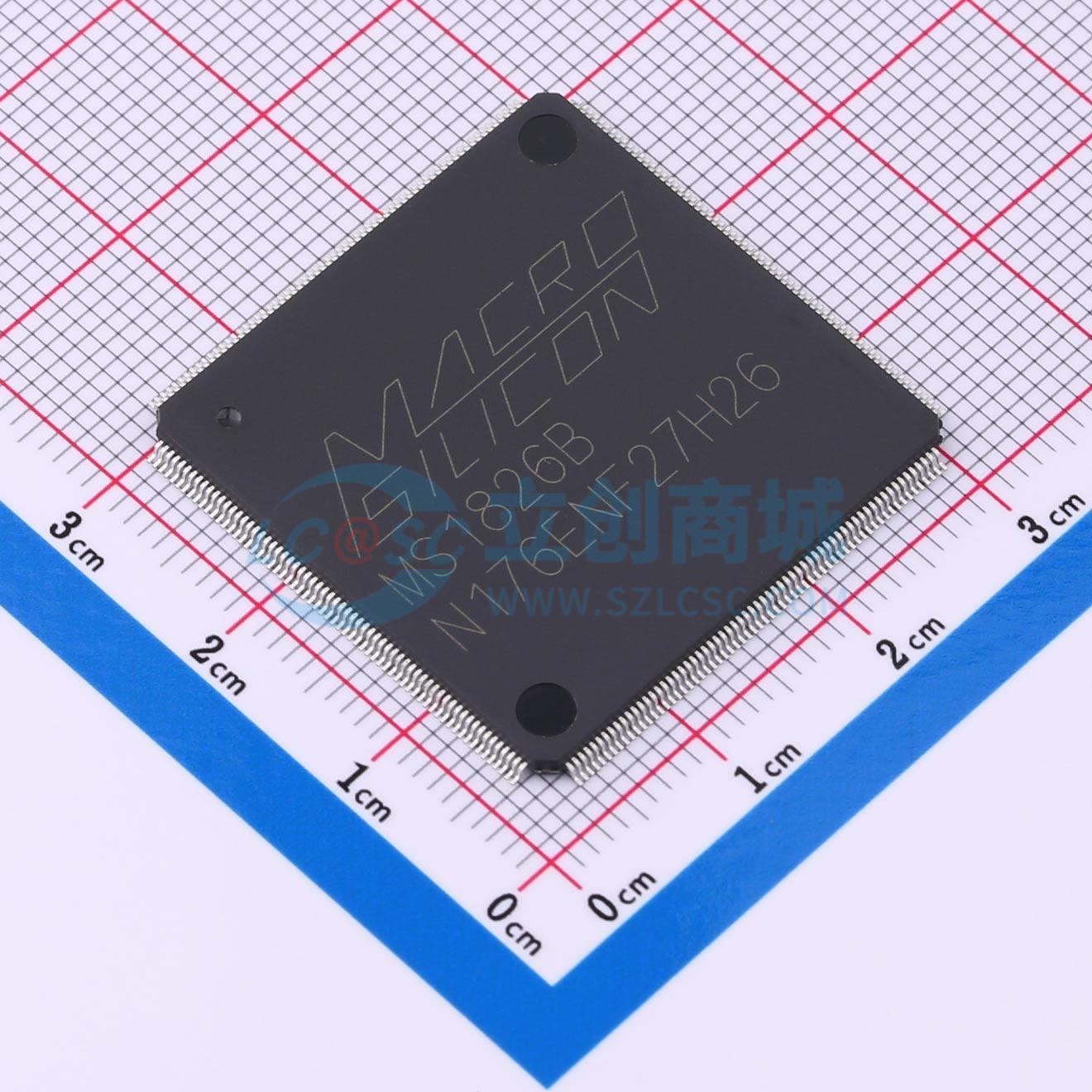

商品封装: HLQFP-256-EP(28x28)
包装方式: 托盘
商品毛重: 2.52克(g)

商品参数

商品概述

MS1826B是一款多功能视频处理器，包含4路独立HD音视频输出通道、1路HD音视频输入通道以及1路独立可配置为输入或者输出的SPDIF、I2S音频信号。支持4个独立的字库定制型OSD；可处理隔行和逐行视频或者图形输入信号；有四路独立视频播放引擎可支持视频多路播放。该产品提供了高质量的视频输出，有解隔行输入、视频增强，以及帧率转换的处理能力。

商品特性

支持视频水平和垂直方向镜像
支持窗口放大、旋转（90°、180°和270°）处理
内置OSD
可定制1bpp、2bpp或者4bpp混合型字符库，容量为128KB，字符最大32×64
标准I2C总线编程接口
支持4个独立OSD窗口，单个窗口最大显示4096个字符
HLQFP - 256（28mm×28mm）
3.3V、2.5V、1.35V和1.1V供电
不含铅，符合RoHS2.0

应用领域

视频拼接应用(电视墙)
视频处理器
视频适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	视频接口芯片
	类型	-
	数据接口	I2C；I2S

	属性	参数值
	数据速率	3Gbps
	工作电压	990mV~1.21V；1.283V~1.45V；3.135V~3.465V；2.25V~2.75V
	工作温度	-40℃~+85℃
