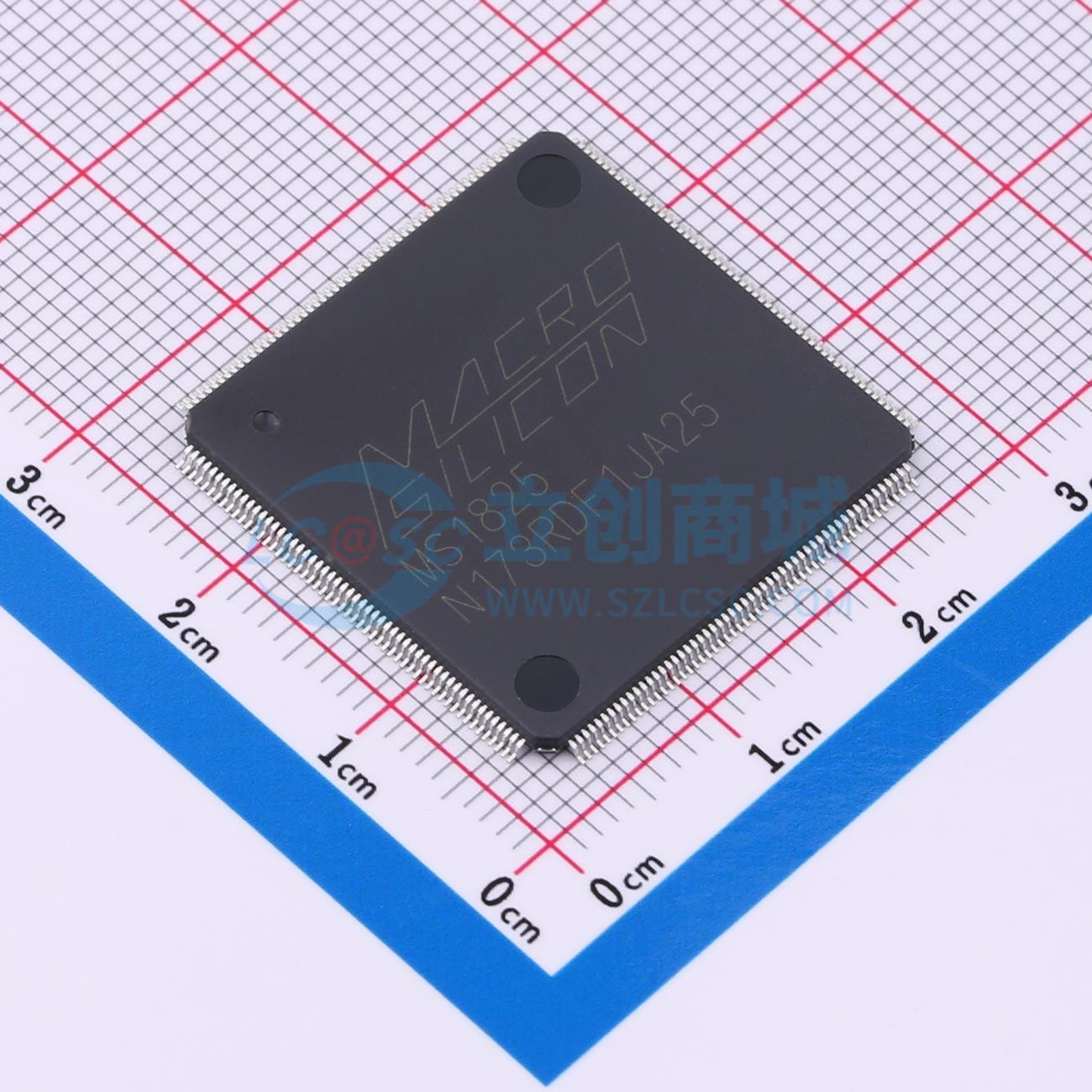

MS1825实物图

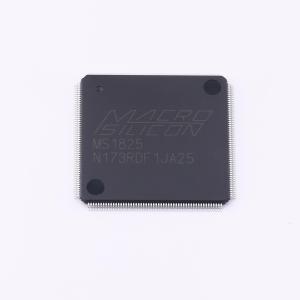

  • MS1825商品缩略图
  • MS1825商品缩略图
  • MS1825商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

MS1825

HD多功能视频处理器

描述
MS1825是一款多功能视频处理器,包含4路独立HD音视频输入通道、4路独立HD音视频输出通道、24位数字输入或者输出视频信号接口及一路SPDIF、I2S音频输入或者输出。可处理隔行和逐行数字视频或者图形输入信号。有四路独立视频播放引擎可支持视频多路播放。
商品型号
MS1825
商品编号
C42374507
商品封装
HLQFP-216(24x24)​
包装方式
托盘
商品毛重
1.86克(g)

商品参数

属性参数值
商品目录视频接口芯片
类型-
数据接口I2C;I2S
数据速率400Kbps
属性参数值
工作电压2.97V~3.63V;1.08V~1.32V
工作温度-40℃~+85℃
功能特性链路均衡与补偿;可编程分辨率;片内视频缓冲;视频格式识别

商品概述

MS1825是一款多功能视频处理器,包含4路独立高清音视频输入通道、4路独立高清音视频输出通道、24位数字输入或输出视频信号接口及一路SPDIF、I2S音频输入或输出。该器件可处理隔行和逐行数字视频或图形输入信号。其四路独立视频播放引擎支持视频多路播放,并提供高质量的视频输出。该产品具备解隔行输入、视频增强以及帧率转换的处理能力。通过其高集成度的视频处理和高效的软硬件解决方案,可帮助设计出高质量低成本的系统视频解决方案。

商品特性

  • 输入输出各自四路独立高清通道
  • 最高支持4K@30分辨率
  • 支持UHD@30Hz
  • 支持VESA、CEA-861-F输入
  • 支持RGB / YCbCr444 / YCbCr422 / YCbCr420色彩空间
  • 支持RGB/BT601/BT709比色标准
  • 支持8/10/12/16位色深
  • 输入模式自动侦测
  • 输入自动均衡
  • 可编程EDID
  • 输入信号热插拔检测输出可编程
  • 输出信号热插拔检测状态检测
  • 音频采样率32kHz~192kHz
  • 支持24-bit RGB/YUV
  • 支持16-bit YUV 4:2:2
  • 支持8-bit BT656
  • 支持8-bit BT1120
  • 支持隔行和逐行标清
  • 支持1080p高清
  • 支持单倍数据速率/双倍数据速率传输方式
  • 一通道数字音频I2S和SPDIF输入输出
  • 独立的行、列缩放
  • 灵活的帧率转换
  • 内嵌SDRAM及控制器
  • 支持隔行到逐行的转换
  • 去隔行边缘校正
  • 全局噪声滤波
  • 3:2/2:2下拉检测
  • 黑/白增强
  • 过渡色提升
  • 动态图像边缘增强
  • 亮度、饱和度、对比度、色度调整
  • 内嵌1bpp常见字符库
  • 支持4个独立屏幕显示窗口
  • 标准I2C总线编程接口
  • 24mm×24mm 216引脚HLQFP封装
  • 3.3V和1.2V供电
  • 不含铅,符合RoHS标准

应用领域

  • 视频拼接应用
  • 视频分割应用
  • 视频矩阵
  • 视频适配器
  • 视频处理
  • 视频切换器
