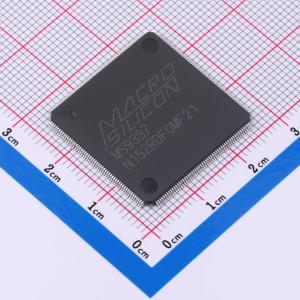

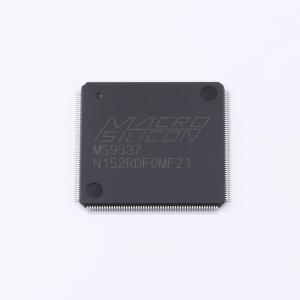

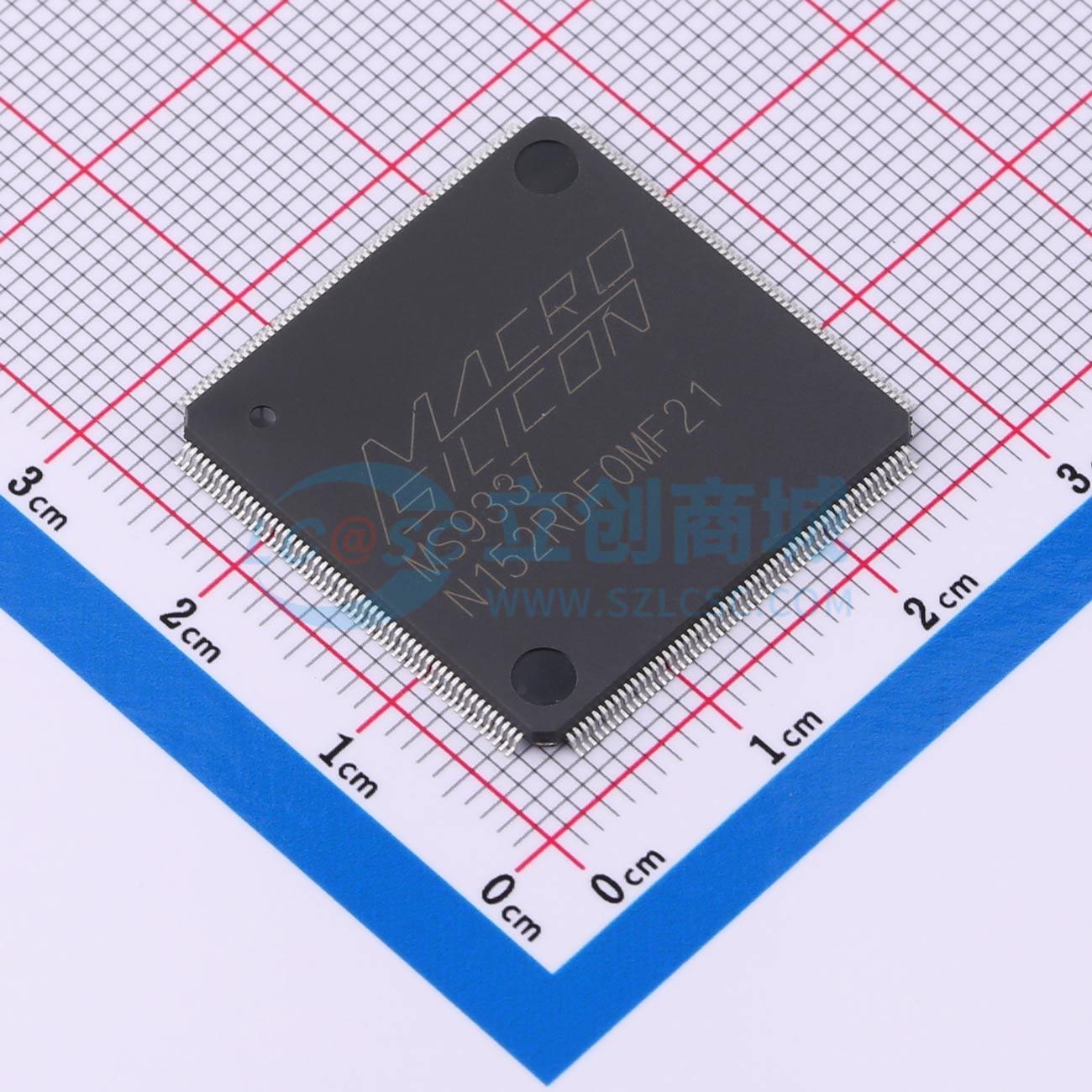

温馨提醒：图片仅供参考，商品以实物为准

MS9337

HD信号1分7分配器，最高信号速率3Gbps，支持PS和SPDIF输出

描述: MS9337是一款最高信号速率可达3Gbps的HD信号1分7分配器芯片，同时支持I²S和SPDIF输出。在3Gbps的速率下，MS9337可以支持4K@30Hz和4K(YCbCr420)@60Hz分辨率的HD输入信号。同时可以支持10/12/16位的色深。HD输入端的时钟与数据恢复功能可以自适应不同长度不同质量的线材，使得在高速率下传输的TMDS信号始终具有最佳性能。HD输出端具有信号预加重功能，可以支持长线传输。MS9337集成内部EDID RAM。
品牌名称: Macrosilicon(宏晶微)
商品型号: MS9337
商品编号: C42374508
商品封装: HLQFP-216-EP(24x24)
包装方式: 托盘
商品毛重: 1.87克(g)

商品参数

商品概述

MS9337是一款最高信号速率可达3Gbps的高清信号1分7分配器芯片，同时支持I²S和SPDIF输出。在3Gbps的速率下，该芯片可以支持4K@30Hz和4K (YCbCr 420) @60Hz分辨率的高清输入信号，并支持10位、12位和16位的色深。其高清输入端的时钟与数据恢复功能可以自适应不同长度和质量的线缆，确保高速传输的TMDS信号始终保持性能。高清输出端具备信号预加重功能，支持长距离线缆传输。该芯片集成了内部EDID RAM。

商品特性

支持1路DVI/高清输入，7路DVI/高清输出
支持高清4K@30Hz格式和高清YCbCr420 4K@60Hz格式
支持I²S和SPDIF音频输出
支持音频输出频率32KHz ~ 192KHz
高清输入端具有自适应均衡功能
高清输出端具有预加重功能
支持10位、12位、16位色深输入/输出
自动监测高清输入信号
支持5V TTL电平的DDC通道
集成512字节的EDID RAM
无需外部晶振
采用HLQFP216封装 (24mm×24mm)
支持0% ~ 70%的工作温度范围
符合RoHS标准

应用领域

高清分配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	视频接口芯片
	类型	分离器
	数据接口	I2C
	数据速率	3Gbps

	属性	参数值
	工作电压	3V~3.6V
	工作温度	0℃~+70℃
	功能特性	链路均衡与补偿
