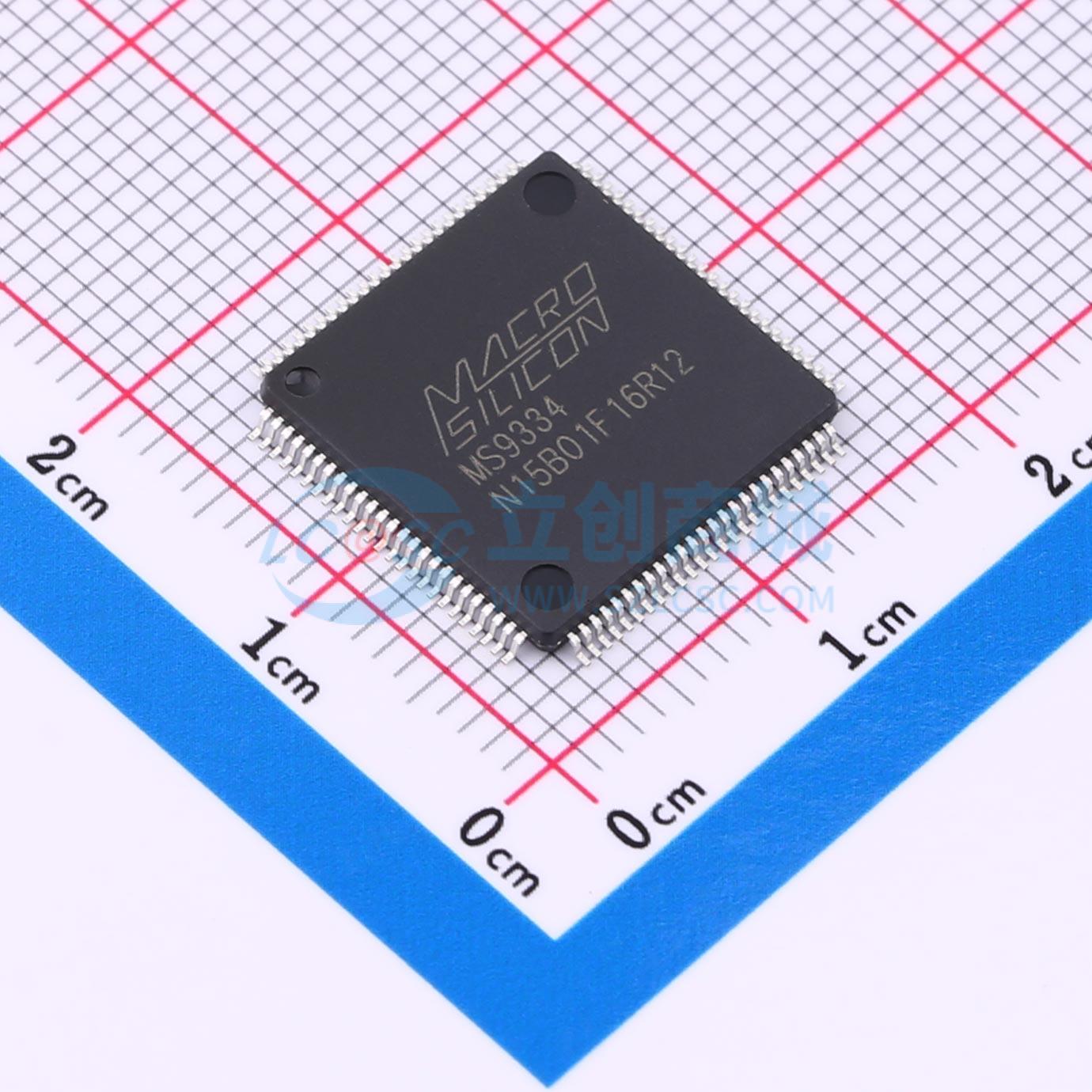

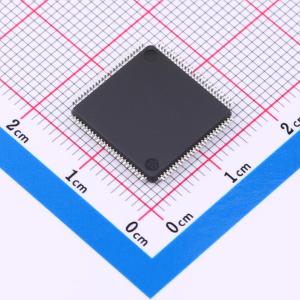

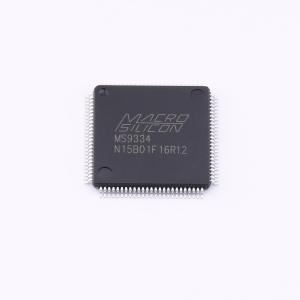

MS9334
MS9334
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS9334是一款最高信号速率可达3Gbps的HD信号1分4分配器芯片。在3Gbps的速率下，MS9334可以支持到4Kx2K@30Hz分辨率的HD输入信号。同时可以支持10/12/16位的色深。
- 商品型号
- MS9334
- 商品编号
- C42374506
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 0.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | - | |
| 数据接口 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 3Gbps | |
| 工作电压 | 2.97V~3.63V | |
| 工作温度 | -40℃~+85℃ |
商品概述
MS9334是一款最高信号速率可达3Gbps的HD信号1分4分配器芯片。在3Gbps的速率下，MS9334可以支持到4K×2K@30Hz分辨率的HD输入信号。同时可以支持10/12/16位的色深。HD输入端的时钟与数据恢复功能可以自适应不同长度不同质量的线材，使得在高速率下传输的TMDS信号始终具有最佳性能。HD输出端具有信号预加重功能，可以支持长线传输。MS9334集成内部EDID RAM。
商品特性
- 支持1路DVI/HD输入，4路DVI/HD输出
- 支持HD 4K×2K@30Hz格式和HD YCbCr420 4K×2K@60Hz格式
- HD输入端具有自适应EQ
- HD输出端具有预加重功能
- 支持10/12/16位色深输入/输出
- 自动监测HD输入信号
- 自动监测HD输出设备状态
- 支持5V TTL电平的DDC通道
- 集成512K字节的EDID RAM
- LQFP100封装
- 支持-40°C~85°C工作温度
- 符合RoHS标准
应用领域
- HD分配器
