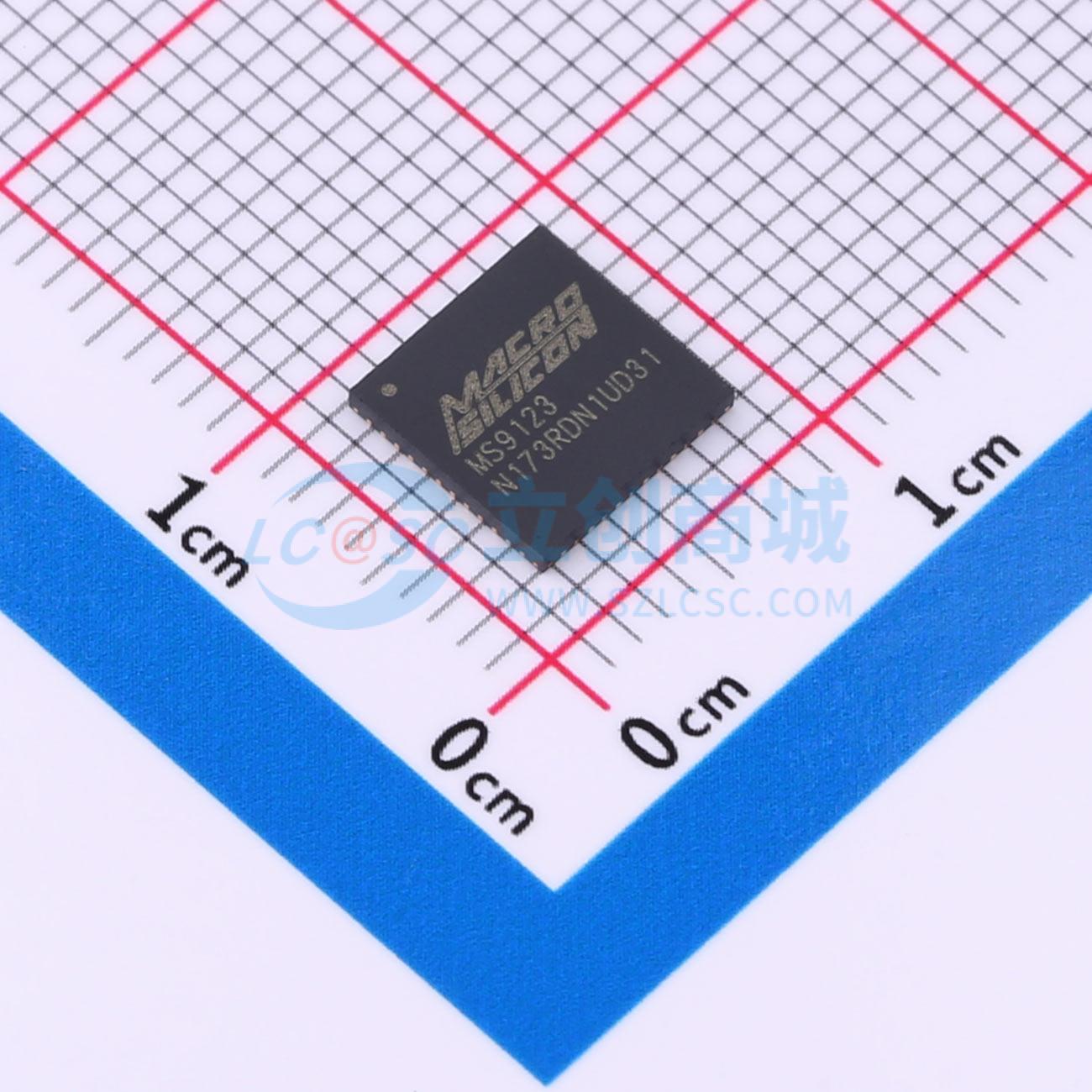

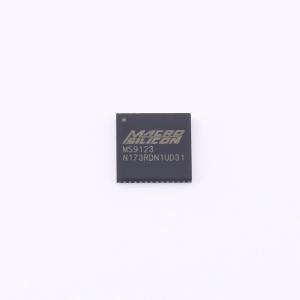

MS9123
MS9123
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS9123 是一款单芯片USB 投屏器，内部集成了USB2.0 控制器和数据收发模块、视频DAC和音视频处理模块，MS9123 可以通过USB 接口显示或者扩展PC、智能手机、平板电脑的显示信息到更大尺寸的显示设备上，支持CVBS、S-Video 视频接口。
- 商品型号
- MS9123
- 商品编号
- C42374504
- 商品封装
- QFN-48-EP(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | - | |
| 数据接口 | SPI；I2C；I2S |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | - | |
| 工作电压 | 3.15V~3.55V | |
| 工作温度 | 0℃~+70℃ |
商品概述
MS9123 是一款单芯片USB 投屏器，内部集成了USB2.0 控制器和数据收发模块、视频DAC和音视频处理模块，MS9123 可以通过USB 接口显示或者扩展PC、智能手机、平板电脑的显示信息到更大尺寸的显示设备上，支持CVBS、S-Video 视频接口。
商品特性
- 视频输出CVBS&S-Video 720480：NTSC M/J/433,PAL_M 720576：PAL N/B/D/G/H/I
- 48KHz/16bit 立体声I²S 输出
- 内建高速USB2.0 USB Device
- 内建USB 视频处理
- USB 音频：UAC 扬声器 48KHz 立体声
- 操作系统支持Windows XP/10、Andriod5.0 或以上
- 仅需要一个24Mhz 的晶振
- 内建PLL 电路
- 内建上电复位电路
- QFN-48 塑封 (7mm×7mm)
- 无铅，符合ROHS
应用领域
- USB 转CVBS/S-Video 连接器
- USB 扩展器
