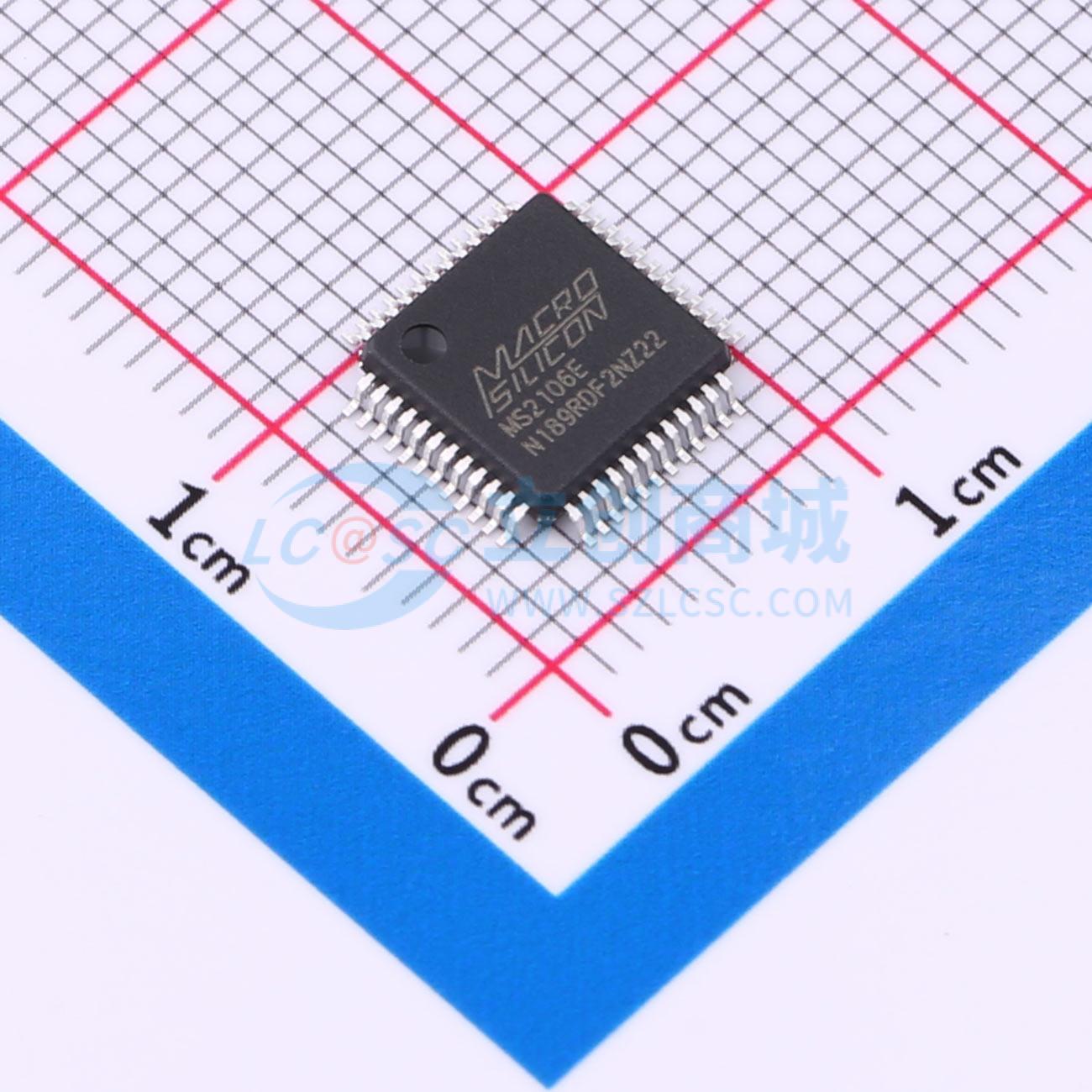

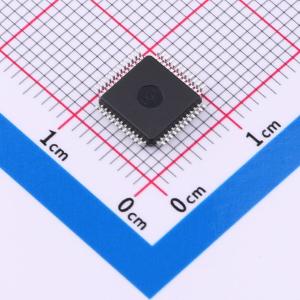

MS2106E
MS2106E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS2106E是一款视频和音频采集芯片，内部集成USB2.0控制器和数据收发模块、视频ADC模块、音频ADC模块和音视频处理模块。MS2106E可以将CVBS、S-Video和音频信号通过USB接口传送到PC、智能手机和平板电脑上预览或采集。MS2106E输出支持YUV422和MJPEG两种模式，兼容Windows、Android和MacOS系统。
- 商品型号
- MS2106E
- 商品编号
- C42374498
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | - | |
| 数据接口 | - |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | - | |
| 工作电压 | - | |
| 工作温度 | 0℃~+70℃ |
商品概述
MS2106E是一款视频和音频采集芯片，内部集成USB2.0控制器和数据收发模块、视频ADC模块、音频ADC模块和音视频处理模块。MS2106E可以将CVBS、S-Video和音频信号通过USB接口传送到PC、智能手机和平板电脑上预览或采集。MS2106E输出支持YUV422和MJPEG两种模式，兼容Windows、Android和MacOS系统。
商品特性
- 视频输入：支持CVBS和S-Video输入，兼容NTSC/PAL视频制式，自动识别输入信号源
- 音频输入：内建24-bit音频ADC，支持数字音频I²S输入
- 视频输出：支持MJPEG和YUV422两种模式，最大输出分辨率：720×480@25Hz，支持用户定制分辨率，支持亮度/对比度/饱和度/色度调节，USB视频符合UVC1.0协议
- 音频输出：USB音频输出48KHz立体声，USB音频符合UAC1.0协议
- USB2.0：集成USB2.0设备，支持描述符定制
- 操作系统支持：Windows XP/7/8/10，Android5.0或以上，MacOS
- 时钟处理：需外接12MHz无源晶振，内建PLL电路
- 供电与复位：内建3.3V&1.2V LDO，内建上电复位电路
应用领域
- 音视频采集卡
- 安防监控
- 医疗影像
- 车载后视
- 工业相机
