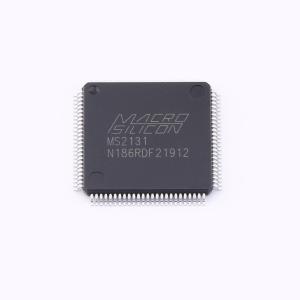

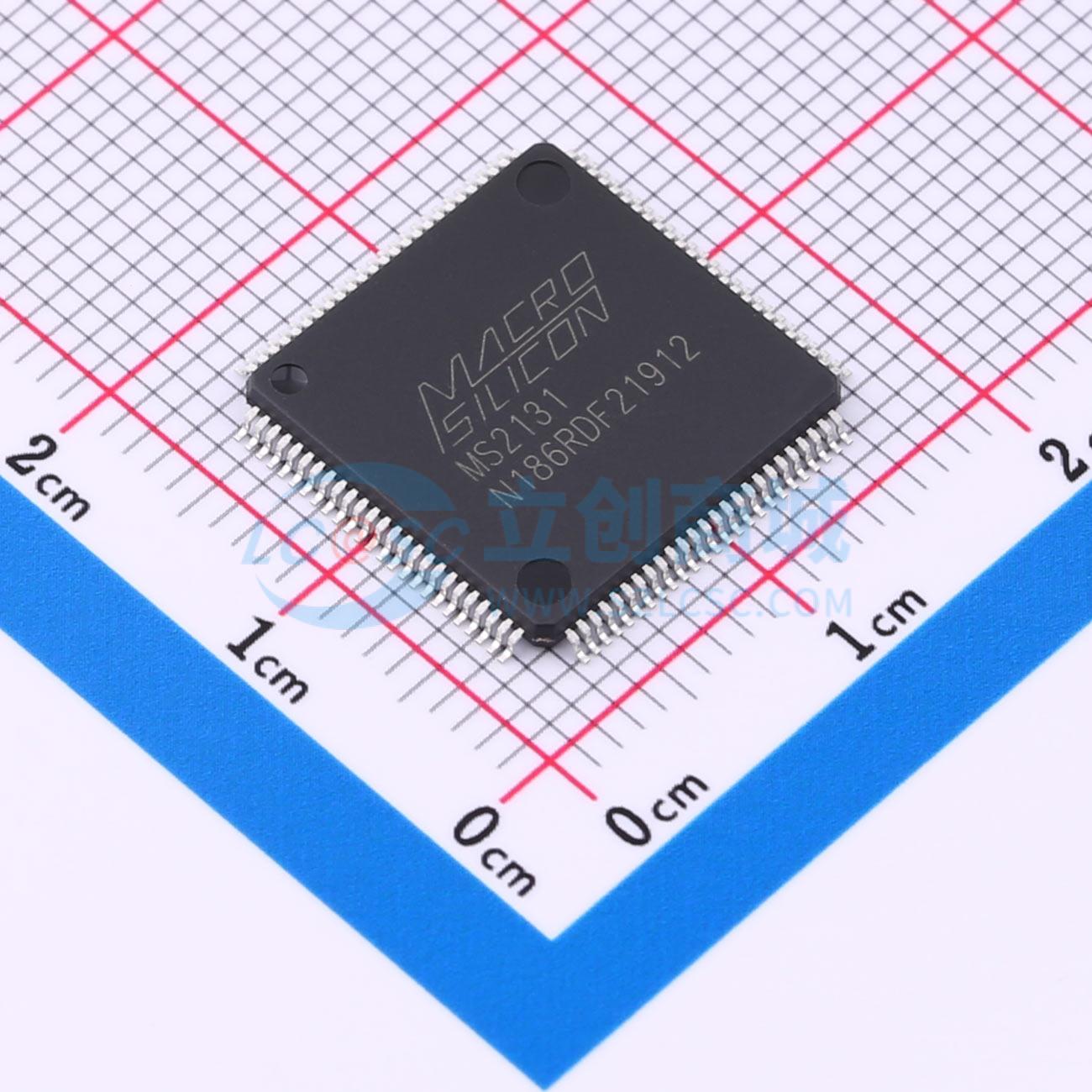

温馨提醒：图片仅供参考，商品以实物为准
MS2131
MS2131
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS2131是一款USB 3.0高清视频和音频采集处理芯片，内部集成USB 3.0 Device控制器、数据收发模块、音视频处理模块。MS2131可以通过USB 3.0接口将HD输入的音视频信号传送到PC、智能手机、平板电脑上预览或采集。MS2131支持HD环出功能，支持USB host录制的同时通过HD输出播放音视频。
- 商品型号
- MS2131
- 商品编号
- C42374501
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 0.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | - | |
| 数据接口 | SPI；UART；I2C |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | - | |
| 工作电压 | 3.135V~3.465V | |
| 工作温度 | 0℃~+70℃ |
商品概述
MS2131是一款USB 3.0高清视频和音频采集处理芯片，内部集成USB 3.0 Device控制器、数据收发模块、音视频处理模块。MS2131可以通过USB 3.0接口将HD输入的音视频信号传送到PC、智能手机、平板电脑上预览或采集。MS2131支持HD环出功能，支持USB host录制的同时通过HD输出播放音视频。MS2131支持两路数字音频（I2S）输入，支持数字音频与HD音频的混音处理，支持两路数字音频（I2S）输出，支持SPDIF数字音频输出。MS2131输出支持YUV422和MJPEG两种模式，兼容Windows、Android和macOS系统。
商品特性
- HD RX：
- 支持RGB444、YCBCR422、YCBCR444、YCBCR420 color space
- 支持deep color 24/30/36位模式
- 支持CEA-861-E/CEA-861-F视频格式
- 最大输入分辨率4K@30Hz
- HD TX：
- 支持EDID/HPD处理
- 最大输出分辨率4K@30Hz
- 支持HD RX到HD TX直通模式输出
- 音频：
- USB音频默认48KHz立体声输出
- 支持两路数字音频（I2S）输入
- 支持两路数字音频I2S，一路SPDIF输出
- 支持两路I2S输入音频和HD音频混音处理
- USB 3.0：
- 内建USB 3.0 Device
- 兼容USB 2.0 Device模式
- USB视频符合UVC1.0协议
- USB音频符合UAC1.0协议
- USB视频输出支持YUV422和MJPEG两种模式
- USB视频输出分辨率默认最大分辨率1920×1080@60Hz
- 操作系统支持：
- Windows XP/7/8/10/11
- Android 5.0或以上
- Linux
- macOS
应用领域
- 高清视频采集卡
- 安防监控
- 医疗影像
- 网络直播
