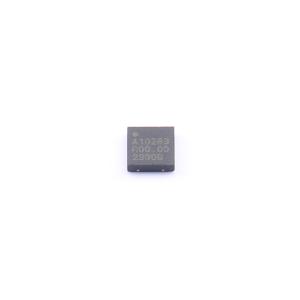

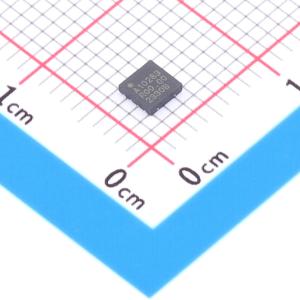

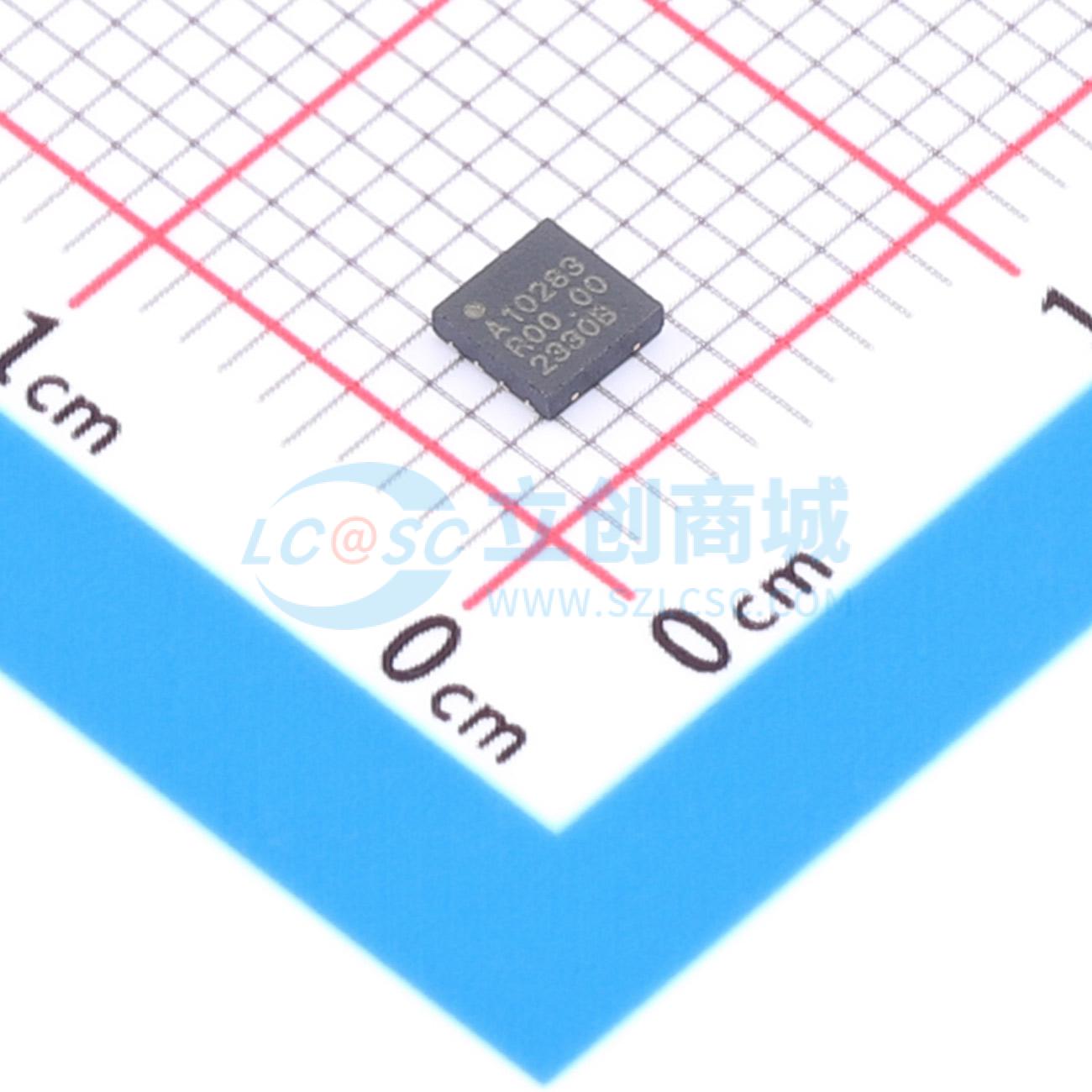

CA-IF10283D-Q1

CA-IF1028-Q1 是一款本地互联网络（LIN） 收发器，LIN 是支持汽车车载网络的低速通用异步收发器（UART）通信协议。CA-IF1028-Q1 通过TXD 引脚控制LIN 总线的状态，使其具备最佳压摆率和波形整形，以减少电磁辐射（EME），并通过RXD 输出引脚报告总线的状态。

CA-IF1028-Q1 通过宽输入电压范围来支持12V 应用，此外还支持低功耗休眠模式。该器件支持通过从LIN 和EN 引脚唤醒的功能。

CA-IF1028-Q1 集成了用于从节点应用和ESD 保护的电阻器。一旦发生接地漂移或者电源电压断开，该器件可防止反馈电流经LIN 流向电源输入。

CA-IF1028-Q1 集成了低压稳压器（LDO），提供5V或3.3V 电压输出，供电电流高达100mA（SOIC8）和125 mA（DFN8），以给其他器件供电。

CA-IF1028 是一款应用于LIN 协议控制器和物理总线之间的接口芯片，可应用于卡车、公交、小汽车和工业控制等领域，传输速率高达20kbps。CA-IF1028 在发送数据输入（TXD）端接收协议控制器的发送数据流，并将其转换为具有最佳压摆率和波形整形的总线信号；LIN 总线上的输入数据由接收器的RXD 端口输出至外部的微控制器。此器件兼容“LIN 2.x/ISO 17987-4:2016/SAE J2602”标准。

CA-IF1028 集成LDO，通过VCC 脚可向微控制器或其它外围设备供电。LDO 输出电压分5V 和3.3V 两个版本;其供电电流高达100mA（SOIC8）和125 mA（DFN8），应用中应根据输入VBAT 电压和环境温适当将额使用。

• 符合面向汽车应用的AEC-Q100 标准
• 符合LIN2.0、LIN2.1、LIN2.2、LIN2.2A 和ISO 17987-4:2016(12V)电气物理层（EPL）标准
• 符合面向车辆应用的SAE J2602-1 LIN 网络标准和面向车辆应用的SAE J2602-2 LIN 网络标准符合性测试
• 支持12V 应用
• 宽工作输入电压范围：VBAT 范围为5.5V 至28V
• LIN 传输数据速率高达20kbps
• 工作模式：正常模式、低功耗待机模式（典型值22μA）、低功耗休眠模式（典型值14μA）、关断模式
• 支持低功耗模式唤醒：通过LIN 总线实现远程唤醒、通过EN 引脚实现直接唤醒

• 车身电子装置和照明
• 信息娱乐系统和仪表组
• 混合动力电动汽车和动力总成系统
• 被动安全
• 电器
